Konformitätserklärung
1. Stammdaten des Herstellers:
Name: Truma Gerätetechnik GmbH & Co. KG
Anschrift: Wernher-von-Braun-Str. 12,
85640 Putzbrunn, Deutschland
2. Identifikation des Gerätes:
Typ: Kaminfeuer
Ausführungen: KF
3. Erfüllt die Anforderungen folgender Richtlinien:
Niederspannungsrichtlinie 2006/95/EG
Funkentstörung UN ECE R 10
EMV-Richtlinie 2004/108/EG
Altfahrzeugrichtlinie 2000/53/EG
und trägt die Typgenehmigungsnummer E1 10R-046531 und
das CE-Zeichen
4. Grundlage des Konformitätsnachweises:
EN 60335-1:2012; EN 55014-1:2006 + A1:2009; EN
62233:2008; EN 55014-2:1997 + A1:2001 + A2:2008
5. Überwachende Stelle:
Kraftfahrt-Bundesamt
6. Angaben zur Funktion des Unterzeichners:
Frank Oster
Geschäftsführung Putzbrunn, 06.05.2015

Einbauanweisung

Einbau und Reparatur des Gerätes darf nur vom Fach-
mann durchgeführt werden. Vor den Arbeiten Einbauan-
weisung sorgfältig durchlesen und befolgen!

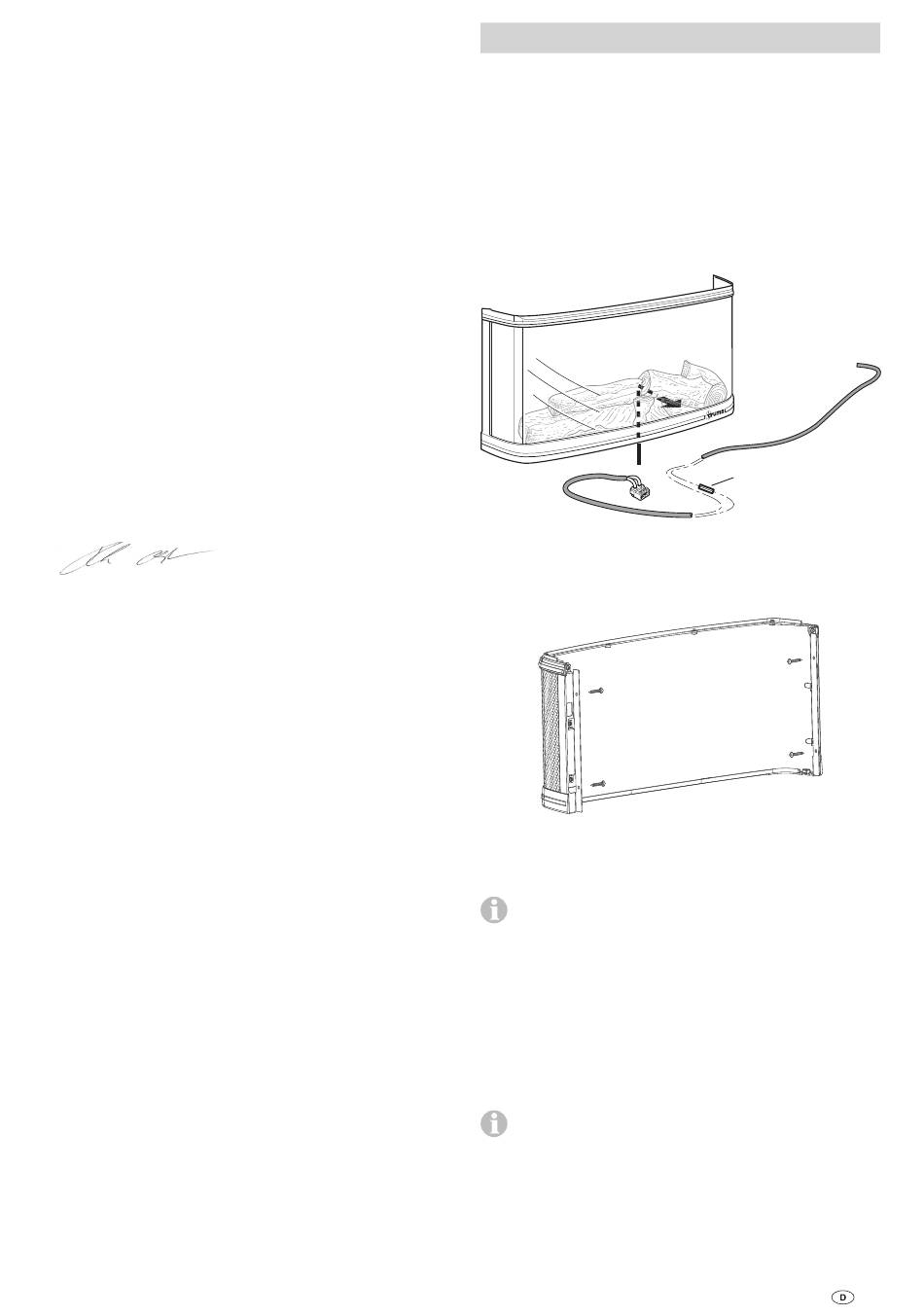

Montage Kaminfeuer

Das Anschlusskabel auf die Platine (X1) an der Rückseite der
Verkleidung anstecken. Den Stecker aufstecken bis dieser
einrastet.
Bild 5
– Kaminfeuer an vorgesehener Stelle mit 4 Schrauben (nicht
im Lieferumfang) anschrauben.
Bild 6

Elektrischer Anschluss 12 V

Elektrische Leitungen, Schalt- und Steuergeräte für Heiz-
geräte müssen im Fahrzeug so angeordnet sein, dass
ihre einwandfreie Funktion unter normalen Betriebsbedingun-
gen nicht beeinträchtigt werden kann. Alle nach außen füh-
renden Leitungen müssen am Durchbruch spritzwasserdicht
verlegt sein.
12 V Anschlusskabel mit Sicherung (3,15 AT)
Gerät am abgesicherten Bordnetz (Zentralelektrik max. 10 A)
anschließen. Auf Polarität achten.
An das Anschlusskabel dürfen keine weiteren Verbraucher
angeschlossen werden!
Bei Verwendung von Netzteilen ist zu beachten, dass die
Ausgangsspannung zwischen 11 V und 15 V liegt und
die Wechselspannungswelligkeit < 1,2 Vss beträgt.
3,15 AT
