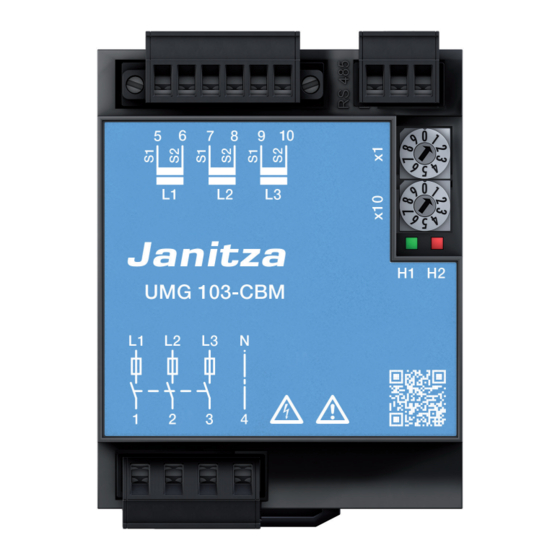

janitza UMG 103-CBM Handbuch

Hutschienenmessgerät
Vorschau ausblenden Andere Handbücher für UMG 103-CBM:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Janitza electronics GmbH
Vor dem Polstück 6
D-35633 Lahnau
Support Tel. +49 6441 9642-22
Fax +49 6441 9642-30
E-mail: info@janitza.de
www.janitza.de
Hutschienenmessgerät
UMG 103-CBM
ab Firmware-Version 2.0
Modbus-Adressenliste und
Formelsammlung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 103-CBM

Inhaltszusammenfassung für janitza UMG 103-CBM

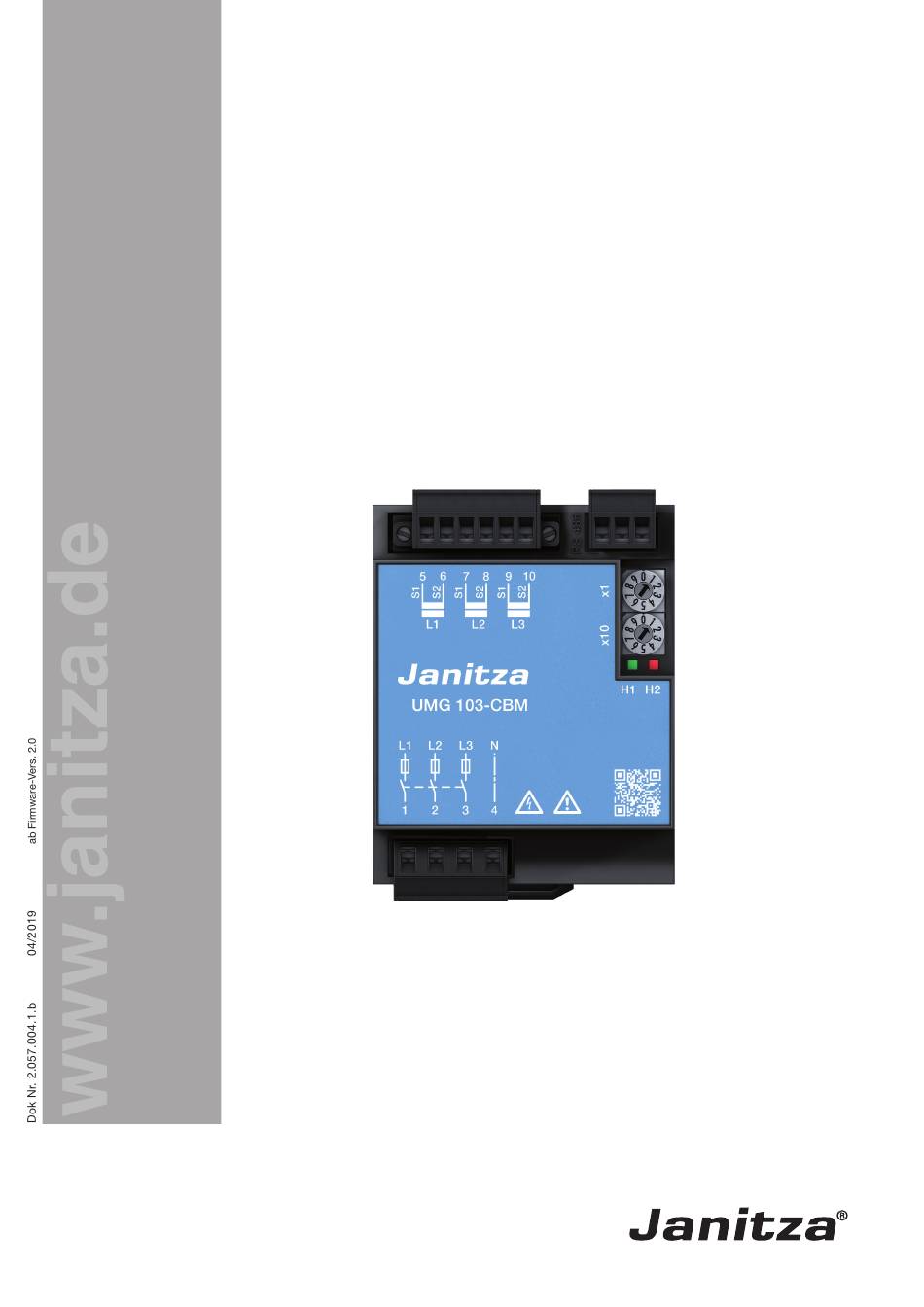

  • Seite 1 Hutschienenmessgerät UMG 103-CBM ab Firmware-Version 2.0 Modbus-Adressenliste und Formelsammlung Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de www.janitza.de...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeines Modbus Modbus-Funktionen (Slave) Übertragungsparameter Byte-Reihenfolge Aktualisierungsrate Zahlenformate Symbole und Definitionen Erläuterungen zu den Messwerten Adressenliste UMG 103-CBM...

  • Seite 3: Allgemeines

    Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte. Haftungsausschluss Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpflichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

  • Seite 4: Modbus

    Allgemeines Modbus Modbus-Funktionen Das UMG 103-CBM unterstützt als Slave folgende Modbus-Funktionen: 03 Read Holding Registers Liest den Binärinhalt von „Holding-Registern“ (4X-Referenzen) im Slave-Gerät aus. 04 Read Input Registers Liest den Binärinhalt von Eingangsregistern (3X Referenzen) im Slave-Gerät aus. 06 Preset Single Register Setzt einen Wert in ein einzelnes „Holding-Register“...

  • Seite 5: Übertragungsparameter

    Allgemeines Übertragungsparameter Das UMG 103-CBM unterstützt folgende Übertragungsparameter: Baudrate : 9.6 kbps, 19.2 kbps, 38.4 kbps, 57.6 kbps, 115,2 kbps und 921,6 kbps Datenbits Parität : keine Stopbits (UMG 103-CBM) : 2 Stopbits extern : 1 oder 2 Byte-Reihenfolge Die Daten in der Modbus-Adressenliste können im Format •...

  • Seite 6: Erläuterungen Zu Den Messwerten

    Abweichung von der reinen Sinusform ist zum Beispiel der Klirrfaktor. • Beispiel: Eine sinusförmige Wechselspannung mit einem Effektivwert von 230 V hat einen Spitzenwert von ca. 325 V. Der Crest-Faktor beträgt dann 325 V / 230 V =1,414 . UMG 103-CBM...
  • Seite 7 Effektivwert des Stroms für Außenleiter p Effektivwert des Stroms für Außenleiter p Effektivspannung L-N Effektivspannung L-L Sternpunktspannung (vektoriell) Sternpunktspannung Wirkleistung für Außenleiter Scheinleistung für Außenleiter p • Die Scheinleistung ist vorzeichenlos. ⋅ Gesamt-Scheinleistung (arithmetisch) • Die Scheinleistung ist vorzeichenlos. UMG 103-CBM...
  • Seite 8 Es werden nur Frequenzen unterhalb 3 kHz betrachtet. Rundsteuersignal I Das Rundsteuersignal I, ist ein Strom (200 ms Messwert), der zu einer vom Nutzer festgelegten Trägerfrequenz gemessen wurde. Es werden nur Frequenzen unterhalb 3 kHz betrachtet. UMG 103-CBM...
  • Seite 9 • Unsymmetrie ist ein Merkmal der Netzqualität für die in internationalen Normen (zum beispiel EN 50160) Grenzwerte festgelegt wurden. Mitsystem Gegensystem Nullsystem Nullsystem L fund L fund L fund Eine Nullkomponente kann nur dann auftreten, wenn über den Mittelpunktsleiter eine Summenstrom zurückfließen kann. Spannungsunsymmetrie Unsymmetrie Unterabweichung U (EN 61000-4-30) Unterabweichung I UMG 103-CBM...
  • Seite 10 Phasenwinkel ϕ • Der Phasenwinkel zwischen Strom und Spannung von Außenleiter p wird gemäß DIN EN 61557-12 berechnet und dar- gestellt. • Das Vorzeichen des Phasenwinkels entspricht dem Vorzeichen der Blindleistung. UMG 103-CBM...
  • Seite 11 Q (t) < 0 Blindarbeit, Summe L1-L3 Blindarbeit, Summe L1-L3, induktiv für (Q (t) + Q (t) + Q (t)) > 0 Blindarbeit, Summe L1-L3, kapazitiv für (Q (t) + Q (t) + Q (t)) < 0 UMG 103-CBM...

  • Seite 12: Adressenliste

    19096 float _IQH[1] varh Reactive energy, inductive, L2 19098 float _IQH[2] varh Reactive energy, inductive, L3 19100 float _IQH_SUML13 varh Reactive energy L1..L3, ind. Die Belegung der markierten Geräteadressen entspricht nicht der Belegung von anderen Geräten der UMG-Serie. UMG 103-CBM...
  • Seite 13 Reactive energy L1..L3, cap. 19110 float _THD_ULN[0] Harmonic, THD,U L1-N 19112 float _THD_ULN[1] Harmonic, THD,U L2-N 19114 float _THD_ULN[2] Harmonic, THD,U L3-N 19116 float _THD_ILN[0] Harmonic, THD,I L1 19118 float _THD_ILN[1] Harmonic, THD,I L2 19120 float _THD_ILN[2] Harmonic, THD,I L3 UMG 103-CBM...
  • Seite 14 SHORT 0 Sek. Vergleicher 2A Vorlaufzeit SHORT 0 Sek. Vergleicher 2B Vorlaufzeit SHORT 0 Sek. Vergleicher 2C Vorlaufzeit SHORT 0 Sek. UMG 103-CBM Bereitstellung der Geräteadresse aufgrund der Kompatibilität zum UMG 103. Angaben zum Grenzwert, siehe Geräteadressen 74 bis 84!
  • Seite 15 Bit 1 = 1, Kalibrationsdaten schreiben Bit 2 = 1, Programmierdaten schreiben Bit 4 = 1, Zähler schreiben Bit 8 = 1, Min- Max.Werte Kalibrationspasswort SHORT Seriennummer Nur lesen LONG Firmware-Release Nur lesen SHORT Hardware-Ausbau Nur lesen SHORT UMG 103-CBM...
  • Seite 16 3. Harmonische I L2 1000 SHORT 5. Harmonische I L2 1000 SHORT 7. Harmonische I L2 1000 SHORT 9. Harmonische I L2 1000 SHORT 11. Harmonische I L2 1000 SHORT UMG 103-CBM CT, VT: Strom-, Spannungswandler — Skalierung entsprechend dem Wandlerverhältnis!
  • Seite 17 SHORT Max.Wert Uln L2 SHORT Max.Wert Uln L3 SHORT Min.Wert Ull L1-L2 SHORT Min.Wert Ull L2-L3 SHORT Min.Wert Ull L3-L1 SHORT Max.Wert Ull L1-L2 SHORT Max.Wert Ull L2-L3 SHORT UMG 103-CBM CT, VT: Strom-, Spannungswandler — Skalierung entsprechend dem Wandlerverhältnis!
  • Seite 18 SHORT Max.Wert 15. Harmonische I L2 1000 SHORT Max.Wert 1. Harmonische I L3 1000 SHORT Max.Wert 3. Harmonische I L3 1000 SHORT Max.Wert 5. Harmonische I L3 1000 SHORT UMG 103-CBM CT, VT: Strom-, Spannungswandler — Skalierung entsprechend dem Wandlerverhältnis!
  • Seite 19 Blindarbeit Summe LONG varh CT VT Scheinarbeit Summe LONG CT VT Mittelwert UL1-N SHORT Mittelwert UL2-N SHORT Mittelwert UL3-N SHORT Mittelwert UL1-L2 SHORT Mittelwert UL2-L3 SHORT Mittelwert UL3-L1 SHORT UMG 103-CBM CT, VT: Strom-, Spannungswandler — Skalierung entsprechend dem Wandlerverhältnis!
  • Seite 20 I L1 FLOAT 1014 I L2 FLOAT 1016 I L3 FLOAT 1018 I Summe (Berechneter Strom im N) FLOAT 1020 P L1 FLOAT 1022 P L2 FLOAT 1024 P L3 FLOAT 1026 P Summe FLOAT 1028 Q L1 FLOAT UMG 103-CBM...
  • Seite 21 25. Harmonische U L3 FLOAT 1136 1. Harmonische I L1 FLOAT 1138 3. Harmonische I L1 FLOAT 1140 5. Harmonische I L1 FLOAT 1142 7. Harmonische I L1 FLOAT 1144 9. Harmonische I L1 FLOAT 1146 11. Harmonische I L1 FLOAT UMG 103-CBM...
  • Seite 22 -1= linkes Drehfeld 1250 Realteil der Grundschwingung UL1 FLOAT 1252 Imaginärteil der Grundschwingung UL1 FLOAT 1254 Realteil der Grundschwingung UL2 FLOAT 1256 Imaginärteil der Grundschwingung UL2 FLOAT 1258 Realteil der Grundschwingung UL3 FLOAT 1260 Imaginärteil der Grundschwingung UL3 FLOAT UMG 103-CBM...
  • Seite 23 Mittelw. 7. Harmonische U L1 FLOAT 2066 Mittelw. 9. Harmonische U L1 FLOAT 2068 Mittelw. 11. Harmonische U L1 FLOAT 2070 Mittelw. 13. Harmonische U L1 FLOAT 2072 Mittelw. 15. Harmonische U L1 FLOAT 2074 Mittelw. 17. Harmonische U L1 FLOAT UMG 103-CBM...
  • Seite 24 Mittelw. 21. Harmonische I L2 FLOAT 2184 Mittelw. 23. Harmonische I L2 FLOAT 2186 Mittelw. 25. Harmonische I L2 FLOAT 2188 Mittelw. 1. Harmonische I L3 FLOAT 2190 Mittelw. 3. Harmonische I L3 FLOAT 2192 Mittelw. 5. Harmonische I L3 FLOAT UMG 103-CBM...
  • Seite 25 Max.Wert. Q L3 FLOAT 3034 Max.Wert. Q Summe FLOAT 3036 Max.Wert. S L1 FLOAT 3038 Max.Wert. S L2 FLOAT 3040 Max.Wert. S L3 FLOAT 3042 Max.Wert. S Summe FLOAT 3044 Max.Wert. CosPhi L1 FLOAT 3046 Max.Wert. CosPhi L2 FLOAT UMG 103-CBM...
  • Seite 26 Max.Wert. 19. Harmonische I L1 FLOAT 3156 Max.Wert. 21. Harmonische I L1 FLOAT 3158 Max.Wert. 23. Harmonische I L1 FLOAT 3160 Max.Wert. 25. Harmonische I L1 FLOAT 3162 Max.Wert. 1. Harmonische I L2 FLOAT 3164 Max.Wert. 3. Harmonische I L2 FLOAT UMG 103-CBM...
  • Seite 27 Max.Wert TDD current L2 FLOAT 3268 Max.Wert TDD current L3 FLOAT 3270 Max.Wert Power-Faktor L1 FLOAT 3272 Max.Wert Power-Faktor L2 FLOAT 3274 Max.Wert Power-Faktor L3 FLOAT 3276 Max.Wert Power-Faktor sum3=Psum3/Ssum3 FLOAT 4000 Min.Wert U L1 FLOAT 4002 Min.Wert U L2 FLOAT UMG 103-CBM...
  • Seite 28 Min.Wert U Neutralsystem FLOAT 4108 Min.Wert U Mitsystem FLOAT 4110 Min.Wert U Gegensystem FLOAT 4112 Min.Wert Wirkleistung L1 FLOAT 4114 Min.Wert Wirkleistung L2 FLOAT 4116 Min.Wert Wirkleistung L3 FLOAT 4118 Min.Wert Wirkleistung sum FLOAT 4120 Min.Wert Power Faktor L1 FLOAT UMG 103-CBM...
  • Seite 29 5066 Blindarbeit L2, ind. NT FLOAT 5068 Blindarbeit L3, ind. NT FLOAT 5070 Blindarbeit Summe, ind. NT FLOAT 5072 Wirkarbeit L1, Lieferung FLOAT 5074 Wirkarbeit L2, Lieferung FLOAT 5076 Wirkarbeit L3, Lieferung FLOAT 5078 Wirkarbeit Summe, Lieferung FLOAT UMG 103-CBM...
  • Seite 30 Wirkarbeit Summe, ohne Rücklaufsperre DOUBLE 6180 Blindarbeit Summe, ohne Rücklaufsperre DOUBLE 8000 1. Harmonische U L1 FLOAT 8002 2. Harmonische U L1 FLOAT 8004 3. Harmonische U L1 FLOAT 8006 4. Harmonische U L1 FLOAT 8008 5. Harmonische U L1 FLOAT UMG 103-CBM...
  • Seite 31 18. Harmonische U L2 FLOAT 8116 19. Harmonische U L2 FLOAT 8118 20. Harmonische U L2 FLOAT 8120 21. Harmonische U L2 FLOAT 8122 22. Harmonische U L2 FLOAT 8124 23. Harmonische U L2 FLOAT 8126 24. Harmonische U L2 FLOAT UMG 103-CBM...
  • Seite 32 37. Harmonische U L3 FLOAT 8230 38. Harmonische U L3 FLOAT 8236 39. Harmonische U L3 FLOAT 8238 40. Harmonische U L3 FLOAT 8240 1. Harmonische I L1 FLOAT 8242 2. Harmonische I L1 FLOAT 8244 3. Harmonische I L1 FLOAT UMG 103-CBM...
  • Seite 33 16. Harmonische I L2 FLOAT 8352 17. Harmonische I L2 FLOAT 8354 18. Harmonische I L2 FLOAT 8356 19. Harmonische I L2 FLOAT 8358 20. Harmonische I L2 FLOAT 8360 21. Harmonische I L2 FLOAT 8362 22. Harmonische I L2 FLOAT UMG 103-CBM...
  • Seite 34 34. Harmonische I L3 FLOAT 8468 35. Harmonische I L3 FLOAT 8470 36. Harmonische I L3 FLOAT 8472 37. Harmonische I L3 FLOAT 8474 38. Harmonische I L3 FLOAT 8476 39. Harmonische I L3 FLOAT 8478 40. Harmonische I L3 FLOAT UMG 103-CBM...
  • Seite 35 Mittelw. 15. Harmonische U L2 FLOAT 8590 Mittelw. 16. Harmonische U L2 FLOAT 8592 Mittelw. 17. Harmonische U L2 FLOAT 8594 Mittelw. 18. Harmonische U L2 FLOAT 8596 Mittelw. 19. Harmonische U L2 FLOAT 8598 Mittelw. 20. Harmonische U L2 FLOAT UMG 103-CBM...
  • Seite 36 Mittelw. 34. Harmonische U L3 FLOAT 8708 Mittelw. 35. Harmonische U L3 FLOAT 8710 Mittelw. 36. Harmonische U L3 FLOAT 8712 Mittelw. 37. Harmonische U L3 FLOAT 8714 Mittelw. 38. Harmonische U L3 FLOAT 8716 Mittelw. 39. Harmonische U L3 FLOAT UMG 103-CBM...
  • Seite 37 Mittelw. 14. Harmonische I L2 FLOAT 8828 Mittelw. 15. Harmonische I L2 FLOAT 8830 Mittelw. 16. Harmonische I L2 FLOAT 8832 Mittelw. 17. Harmonische I L2 FLOAT 8834 Mittelw. 18. Harmonische I L2 FLOAT 8836 Mittelw. 19. Harmonische I L2 FLOAT UMG 103-CBM...
  • Seite 38 Mittelw. 32. Harmonische I L3 FLOAT 8944 Mittelw. 33. Harmonische I L3 FLOAT 8946 Mittelw. 34. Harmonische I L3 FLOAT 8948 Mittelw. 35. Harmonische I L3 FLOAT 8950 Mittelw. 36. Harmonische I L3 FLOAT 8952 Mittelw. 37. Harmonische I L3 FLOAT UMG 103-CBM...
  • Seite 39 Max.Wert 9. Harmonische U L2 FLOAT 9058 Max.Wert 10. Harmonische U L2 FLOAT 9060 Max.Wert 11. Harmonische U L2 FLOAT 9062 Max.Wert 12. Harmonische U L2 FLOAT 9064 Max.Wert 13. Harmonische U L2 FLOAT 9066 Max.Wert 14. Harmonische U L2 FLOAT UMG 103-CBM...
  • Seite 40 Max.Wert 27. Harmonische U L3 FLOAT 9174 Max.Wert 28. Harmonische U L3 FLOAT 9176 Max.Wert 29. Harmonische U L3 FLOAT 9178 Max.Wert 30. Harmonische U L3 FLOAT 9180 Max.Wert 31. Harmonische U L3 FLOAT 9182 Max.Wert 32. Harmonische U L3 FLOAT UMG 103-CBM...
  • Seite 41 Max.Wert 5. Harmonische I L2 FLOAT 9290 Max.Wert 6. Harmonische I L2 FLOAT 9292 Max.Wert 7. Harmonische I L2 FLOAT 9294 Max.Wert 8. Harmonische I L2 FLOAT 9296 Max.Wert 9. Harmonische I L2 FLOAT 9298 Max.Wert 10. Harmonische I L2 FLOAT UMG 103-CBM...
  • Seite 42 Max.Wert 23. Harmonische I L3 FLOAT 9406 Max.Wert 24. Harmonische I L3 FLOAT 9408 Max.Wert 25. Harmonische I L3 FLOAT 9410 Max.Wert 26. Harmonische I L3 FLOAT 9412 Max.Wert 27. Harmonische I L3 FLOAT 9414 Max.Wert 28. Harmonische I L3 FLOAT UMG 103-CBM...
  • Seite 43 Zeitstempel Max.Wert 1. Harmonische U L2 FLOAT 9522 Zeitstempel Max.Wert 2. Harmonische U L2 FLOAT 9524 Zeitstempel Max.Wert 3. Harmonische U L2 FLOAT 9526 Zeitstempel Max.Wert 4. Harmonische U L2 FLOAT 9528 Zeitstempel Max.Wert 5. Harmonische U L2 FLOAT UMG 103-CBM...
  • Seite 44 Zeitstempel Max.Wert 19. Harmonische U L3 FLOAT 9638 Zeitstempel Max.Wert 20. Harmonische U L3 FLOAT 9640 Zeitstempel Max.Wert 21. Harmonische U L3 FLOAT 9642 Zeitstempel Max.Wert 22. Harmonische U L3 FLOAT 9644 Zeitstempel Max.Wert 23. Harmonische U L3 FLOAT UMG 103-CBM...
  • Seite 45 Zeitstempel Max.Wert 38. Harmonische I L1 FLOAT 9756 Zeitstempel Max.Wert 39. Harmonische I L1 FLOAT 9758 Zeitstempel Max.Wert 40. Harmonische I L1 FLOAT 9760 Zeitstempel Max.Wert 1. Harmonische I L2 FLOAT 9762 Zeitstempel Max.Wert 2. Harmonische I L2 FLOAT UMG 103-CBM...
  • Seite 46 Zeitstempel Max.Wert 16. Harmonische I L3 FLOAT 9872 Zeitstempel Max.Wert 17. Harmonische I L3 FLOAT 9874 Zeitstempel Max.Wert 18. Harmonische I L3 FLOAT 9876 Zeitstempel Max.Wert 19. Harmonische I L3 FLOAT 9878 Zeitstempel Max.Wert 20. Harmonische I L3 FLOAT UMG 103-CBM...
  • Seite 47 Min.Wert 32. Harmonische U L1 FLOAT 9984 Min.Wert 33. Harmonische U L1 FLOAT 9986 Min.Wert 34. Harmonische U L1 FLOAT 9988 Min.Wert 35. Harmonische U L1 FLOAT 9990 Min.Wert 36. Harmonische U L1 FLOAT 9992 Min.Wert 37. Harmonische U L1 FLOAT UMG 103-CBM...
  • Seite 48 Min.Wert 10. Harmonische U L3 FLOAT 10100 Min.Wert 11. Harmonische U L3 FLOAT 10102 Min.Wert 12. Harmonische U L3 FLOAT 10104 Min.Wert 13. Harmonische U L3 FLOAT 10106 Min.Wert 14. Harmonische U L3 FLOAT 10108 Min.Wert 15. Harmonische U L3 FLOAT UMG 103-CBM...
  • Seite 49 Zeitstempel, Min.Wert 28. Harm. U L1 FLOAT 10216 Zeitstempel, Min.Wert 29. Harm. U L1 FLOAT 10218 Zeitstempel, Min.Wert 30. Harm. U L1 FLOAT 10220 Zeitstempel, Min.Wert 31. Harm. U L1 FLOAT 10222 Zeitstempel, Min.Wert 32. Harm. U L1 FLOAT UMG 103-CBM...
  • Seite 50 Zeitstempel, Min.Wert 6. Harm. U L3 FLOAT 10332 Zeitstempel, Min.Wert 7. Harm. U L3 FLOAT 10334 Zeitstempel, Min.Wert 8. Harm. U L3 FLOAT 10336 Zeitstempel, Min.Wert 9. Harm. U L3 FLOAT 10338 Zeitstempel, Min.Wert 10. Harm. U L3 FLOAT UMG 103-CBM...
  • Seite 51 CT VT 11020 S L3 SHORT CT VT 11021 S Summe SHORT CT VT 11022 CosPhi L1 SHORT 11023 CosPhi L2 SHORT 11024 CosPhi L3 SHORT 11025 CosPhi Summe SHORT 11026 Wirkleistung der Grundschwingung, L1 SHORT CT VT UMG 103-CBM...
  • Seite 52 23. Harmonische I L1 1000 SHORT 11080 25. Harmonische I L1 1000 SHORT 11081 1. Harmonische I L2 1000 SHORT 11082 3. Harmonische I L2 1000 SHORT 11083 5. Harmonische I L2 1000 SHORT 11084 7. Harmonische I L2 1000 SHORT UMG 103-CBM...
  • Seite 53 SHORT 12001 Mittelwert U L2 SHORT 12002 Mittelwert U L3 SHORT 12003 Mittelwert U L1-L2 SHORT 12004 Mittelwert U L2-L3 SHORT 12005 Mittelwert U L3-L1 SHORT 12006 Mittelwert I L1 1000 SHORT 12007 Mittelwert I L2 1000 SHORT UMG 103-CBM...
  • Seite 54 Mittelwert 11. Harmonische U L3 SHORT 12061 Mittelwert 13. Harmonische U L3 SHORT 12062 Mittelwert 15. Harmonische U L3 SHORT 12063 Mittelwert 17. Harmonische U L3 SHORT 12064 Mittelwert 19. Harmonische U L3 SHORT 12065 Mittelwert 21. Harmonische U L3 SHORT UMG 103-CBM...
  • Seite 55 Mittelwert Mitsystem I 1000 SHORT 12119 Mittelwert Gegensystem I 1000 SHORT 12120 Mittelw. Verzerrungsblindleistung L1 SHORT CT VT 12121 Mittelw. Verzerrungsblindleistung L2 SHORT CT VT 12122 Mittelw. Verzerrungsblindleistung L3 SHORT CT VT 12123 Mittelw. Verzerrungsblindleistung L4 SHORT CT VT UMG 103-CBM...
  • Seite 56 Max.Wert 19. Harmonische U L2 SHORT 13052 Max.Wert 21. Harmonische U L2 SHORT 13053 Max.Wert 23. Harmonische U L2 SHORT 13054 Max.Wert 25. Harmonische U L2 SHORT 13055 Max.Wert 1. Harmonische U L3 SHORT 13056 Max.Wert 3. Harmonische U L3 SHORT UMG 103-CBM...
  • Seite 57 Max.Wert THD U L2 SHORT 13109 Max.Wert THD U L3 SHORT 13110 Max.Wert THD I L1 SHORT 13111 Max.Wert THD I L2 SHORT 13112 Max.Wert THD I L3 SHORT 13113 Max.Wert Frequenz SHORT 13114 Max.Wert U Neutralsystem SHORT UMG 103-CBM...
  • Seite 58 Min.Wert 3. Harmonische U L3 SHORT 14037 Min.Wert 5. Harmonische U L3 SHORT 14038 Min.Wert 7. Harmonische U L3 SHORT 14039 Min.Wert 9. Harmonische U L3 SHORT 14040 Min.Wert 11. Harmonische U L3 SHORT 14041 Min.Wert 13. Harmonische U L3 SHORT UMG 103-CBM...
  • Seite 59 Blindarbeit induktiv NT Summe LONG 15072 Wirkarbeit geliefert L1 LONG 15074 Wirkarbeit geliefert L2 LONG 15076 Wirkarbeit geliefert L3 LONG 15078 Wirkarbeit geliefert Summe LONG 15080 Blindarbeit kapazitiv L1 LONG 15082 Blindarbeit kapazitiv L2 LONG 15084 Blindarbeit kapazitiv L3 LONG UMG 103-CBM...
  • Seite 60 Modbus-Adressenliste Adresse Bezeichnung Skalierungsfaktor Einheit Bemerkung 15086 Blindarbeit kapazitiv Summe LONG 15088 Wirkarbeit Summe, ohne Rücklaufsperre LONG 15090 Blindarbeit Summe, ohne Rücklaufsperre LONG UMG 103-CBM...
  • Seite 61 Modbus-Adressenliste Adresse Bezeichnung Skalierungsfaktor Einheit Bemerkung UMG 103-CBM...
