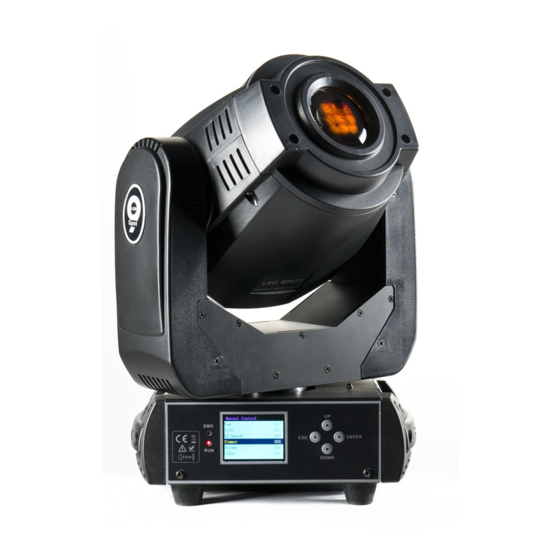

- Seite 1 DEUTSCH/ENGLISCH LightmaXX VEGA SPOT 90 LIG0013623-000 03/2019 Bedienungsanleitung User’s Manual...
- Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
- Seite 3 DEUTSCH WARNUNG! (Bewegliches Gerät) Aufgrund seiner baulichen Eigenschaften ist das Gerät in der Lage schnelle Bewegungen (Neigung und Drehung) auszuführen. Dies gilt ab dem unmittelbaren Zeitpunkt des Einschaltens bis zum Ausschalten des Gerätes. Stellen Sie vor dem Einschalten unbedingt sicher, dass sich keine Personen unmittelbar am Gerät befinden und der Bewegungsradius des Gerätes in keiner Weise eingeschränkt wird.
- Seite 4 DEUTSCH Hinweis! (Kondensation) Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die Umgebungstemperatur anpassen. Hinweis! (Unerwünschte Gerüche) Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist normal und verschwindet nach einigen Minuten wieder. Symbole auf Gerät und Verpackung: Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines Stromschlages.
-
Seite 5: Installation
DEUTSCH Installation: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen. Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche vorzunehmen. -
Seite 6: Bestimmungsgemäßer Gebrauch
Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX VEGA SPOT 90 wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen... -
Seite 7: Betriebsart Dmx
DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen... - Seite 8 DEUTSCH 6 Kanal Modus: Kanal Wert Funktion 000-255 000-255 000-255 Dimmer (0-100%) 000-004 Shutter close 005-250 Strobe (langsam bis schnell) 251-255 Shutter open 000-007 Keine Funktion 008-047 Auto Play 1 048-087 Auto Play 2 088-127 Auto Play 3 128-167 Auto Play 4 168-207 Auto Play 5 208-247...
- Seite 9 DEUTSCH 16 Kanal Modus: Kanal Wert Funktion 000-255 000-255 X-Fine 000-255 000-255 Y-Fine 000-255 XY Speed 000-255 Dimmer (0-100%) 000-004 Shutter close 005-250 Strobe (langsam bis schnell) 251-255 Shutter open 000-004 Open (Weiß) 005-013 Weiß/Farbe 1 014-022 Farbe 1 023-031 Farbe 1/ Farbe 2 032-040 Farbe 2...
- Seite 10 DEUTSCH Kanal Wert Funktion 000-005 Open (Weiß) 006-021 Gobo 1 022-037 Gobo 2 038-053 Gobo 3 054-069 Gobo 4 070-085 Gobo 5 086-101 Gobo 6 102-117 Gobo 7 118-133 Gobo 8 134-194 Forward Rainbow Effect (schnell bis langsam) 195-255 Backward Rainbow Effect (langsam bis schnell) 000-007 Open (Weiß) 008-028...
-
Seite 11: Betriebsart Statisch, Auto Oder Sound
DEUTSCH Kanal Wert Funktion 000-007 Keine Funktion 008-047 Autoplay 1 048-087 Autoplay 2 088-127 Autoplay 3 128-167 Autoplay 4 168-207 Autoplay 5 208-247 Autoplay 6 248-255 Colour Gobo Sound Control 000-007 Keine Funktion 008-032 X/Y Auto Run 1 033-058 X/Y Auto Run 2 059-084 X/Y Auto Run 3 085-110... -
Seite 12: Bedienung
DEUTSCH Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung LED Linse Ein-/Aus-Schalter Display Sicherung Menü-Tasten DMX Eingang (3-pol) PowerCon Input DMX Ausgang (3-pol) PowerCon Output Lüfter... -
Seite 13: Die Menüstruktur Im Detail
DEUTSCH Die Menüstruktur im Detail: DMX Adresse einstellen Mit dieser Funktion lässt sich die DMX Adresse über das LCD Display einstellen. Drücken Sie die Enter-Taste, um in die Systemeinstellungen zu gelangen. Wählen Sie in den Systemeinstellungen den Menü-Pun „ MX A ress“... -
Seite 14: Spezifikationen
DEUTSCH Spezifikationen: Model LightmaXX VEGA SPOT 90 Leistungsaufnahme 120 Watt Netzspannung AC 240 V // 50/60 Hz LED Quelle 90 Watt High Power Weiß LED DMX Kanäle 6 & 16 Kanäle Farbrad 7 Farben + Weiß 8 statische Gobos + open // 7 rotierende Gobos +... - Seite 15 DEUTSCH Reinigung: Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen Sie das Gerät stets vom Stromnetz bevor Sie es reinigen! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden, wobei die Lichtleistung optimiert wird.
- Seite 16 DEUTSCH Notizen MS ID: LIG0013623-000 03/2019...
- Seite 17 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
- Seite 18 ENGLISH Hint! (Fire hazard due to overheating) The maximum permissible ambient temperature of this device is 40°C. Ensure that the unit is placed in a well-ventilated location away from direct heat sources, naked flames, combustible materials, and liquids. A minimum distance of 1 m is required. Do not tape or cover the ventilation slots of the unit.
- Seite 19 ENGLISH Symbols on device and packaging: The lightning flash symbol warns the user of uninsulated voltages and the risk of electric shock. The exclamation mark symbol draws the user’s attention to important maintains and operating instructions in the manual. Only suitable for indoor use. Read the manual Please read and follow the warnings and recommendations carefully to ensure safe and trouble-free use.
-
Seite 20: Intended Use
Manual Intended use: The LightmaXX VEGA SPOT 90 was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. - Seite 21 ENGLISH Set up: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration oft he DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX line.
- Seite 22 ENGLISH 6 channel mode: Channel Value Function 000-255 000-255 000-255 Dimmer (0-100%) 000-004 Shutter close 005-250 Strobe (slow to fast) 251-255 Shutter open 000-007 No function 008-047 Auto Play 1 048-087 Auto Play 2 088-127 Auto Play 3 128-167 Auto Play 4 168-207 Auto Play 5 208-247...
- Seite 23 ENGLISH 16 channel mode: Channel Value Function 000-255 000-255 X-Fine 000-255 000-255 Y-Fine 000-255 XY Speed 000-255 Dimmer (0-100%) 000-004 Shutter close 005-250 Strobe (slow to fast) 251-255 Shutter open 000-004 Open (White) 005-013 White/Colour 1 014-022 Colour 1 023-031 Colour 1/ Colour 2 032-040 Colour 2...
- Seite 24 ENGLISH Channel Value Function 000-005 Open (White) 006-021 Gobo 1 022-037 Gobo 2 038-053 Gobo 3 054-069 Gobo 4 070-085 Gobo 5 086-101 Gobo 6 102-117 Gobo 7 118-133 Gobo 8 134-194 Forward Rainbow Effect (fast to slow) 195-255 Backward Rainbow Effect (slow to fast) 000-007 Open (White) 008-028...
- Seite 25 ENGLISH Channel Value Function 000-007 No function 008-047 Autoplay 1 048-087 Autoplay 2 088-127 Autoplay 3 128-167 Autoplay 4 168-207 Autoplay 5 208-247 Autoplay 6 248-255 Colour Gobo Sound Control 000-007 No function 008-032 X/Y Auto Run 1 033-058 X/Y Auto Run 2 059-084 X/Y Auto Run 3 085-110...
-
Seite 26: Operation
ENGLISH Operation: Start: Connect the device to the mains and wait a few seconds until it is ready for operation. Connections and controls: Designation Designation LED lens ON/OFF switch Display Fuse Menu keys DMX Input (3 pin) PowerCon Input DMX Output (3 pin) PowerCon Output Cooling fan... - Seite 27 ENGLISH The menu structure in detail: Set DMX address With this function the DMX address can be set via the LCD display. Press the Enter button to enter the system settings. Select the menu item "DMX Address" in the system settings and confirm with the Enter key. Now the desired DMX address can be set.
-
Seite 28: Specifications
ENGLISH Specifications: Model LightmaXX VEGA SPOT 90 Power consumption 120 Watt Mains voltage AC 240 V // 50/60 Hz LED source 90 Watt High Power White LED DMX channel 6 & 16 channel Colour Wheel 7 colours + white Gobo Wheel... - Seite 29 ENGLISH Cleaning: Regular cleaning of the device from dirt and dust increases the shelf life of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
