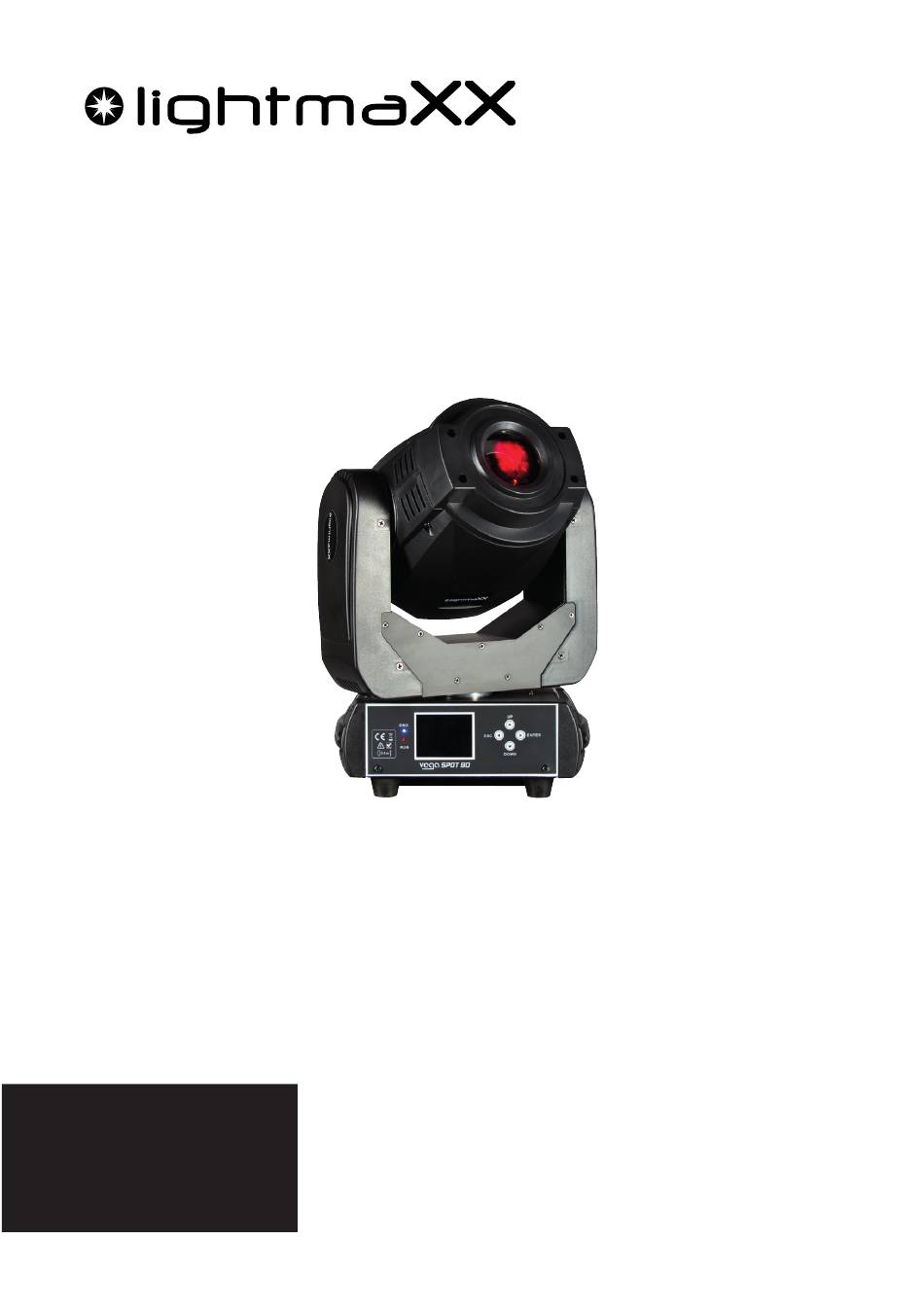

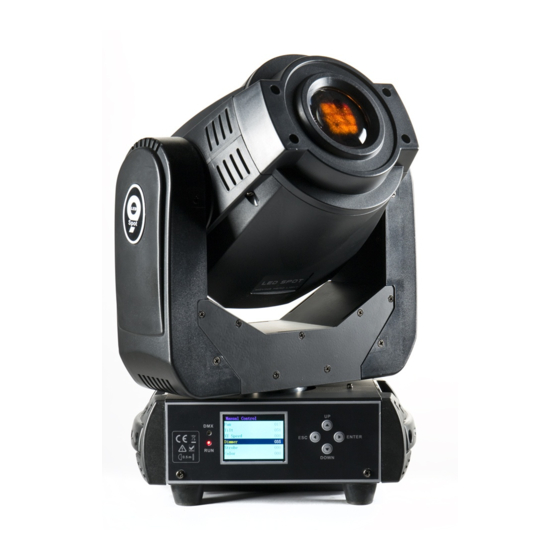

- Seite 1 VEga spot 90 10/2018 LIG0013623-000 Bedienungsanleitung User Manual...
- Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.
-
Seite 3: Garantie
Herzlichen Glückwunsch zu Ihrer neuen LightmaXX LED moving head! Vielen Dank, dass Sie sich für ein Produkt von Lightmaxx entschieden haben. Durch effi ziente Entwicklung und ökonomische Produktion ermöglicht Lightmaxx hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) -
Seite 5: Installation
Hinweis! (Betriebsbedingungen) Aufgrund seiner baulichen Eigenschaften ist des Gerät für den betrieb in Innenräumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibratio- nen, Schmutz oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden Sie diese! Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit... -
Seite 6: Betriebsart Dmx
Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicher- zustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die max. -
Seite 7: Kanal Beschreibungstabelle
6 Kanal Beschreibungstabelle Kanal Wert Beschreibung 000-255 000-007 008-255 Dimmer (0-100%) 000-004 Verschluss zu 005-250 Strobeeffekt langsam bis schnell 251-255 Verschluss auf 000-007 Leer 008-047 Auto Play 1 048-087 Auto Play 2 088-127 Auto Play 3 128-167 Auto Play 4 168-207 Auto Play 5 208-247... -
Seite 8: Wert Beschreibung
16 Kanal Defi nitionstabelle Kanal Wert Beschreibung 000-255 000-255 X-Fine 000-255 000-255 Y-Fine 000-255 XY Geschwindigkeit 000-255 Dimmer(0-100%) 000-004 Verschluss zu 005-250 Strobeeffekt langsam bis schnell 251-255 Verschluss auf 000-004 offen(weiß) 005-013 Weiß/Farbe 1 014-022 Farbe 1 023-031 Farbe 1/Farbe 2 032-040 Farbe 2 041-049... - Seite 9 Kanal Wert Beschreibung 134-194 vorwärts Regenbogeneffekt schnell bis langsam 195-255 rückwärts Regenbogeneffekt langsam bis schnell 000-007 Offen(weiß) 008-028 Gobo 1 029-049 Gobo 2 050-070 Gobo 3 CH10 071-091 Gobo 4 092-112 Gobo 5 113-133 Gobo 6 134-194 vorwärts Regenbogeneffekt schnell bis langsam 195-255 rückwärts Regenbogeneffekt langsam bis schnell CH11...
-
Seite 10: Dmx Adresse Einstellen
DMX Adresse einstellen Mit dieser Funktion lässt sich die DMX Adresse über das LCD Display einstellen. Die Auswahl erfolgt über die Tasten an der Frontseite des Gerätes. Drücken Sie die Enter Taste, um in die Systemeinstellungen zu gelangen. Wählen Sie in den Systemeinstellungen den Menüpunkt „DMX Address“ aus und bestätigen Sie mit der Enter Taste. -
Seite 11: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente No. Beschreibung Linse Display Menü-Knöpfe An & Ausschalter DMX Eingang(3-pol) DMX Ausgang(3-pol) PowerCon In PowerCon Out Lüfter Bedienung: Start: Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit ist. Menü: Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der „Me- nü-“taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“... -
Seite 12: Technische Daten
Technische Daten Modell Vega Spot 90 Leistungsaufnahme 120 Watt Netzspannung 240V 50/60Hz LED Quelle 90 Watt High Power Weiß LED DMX Kanäle 6 Kanal/ 16 Kanal Farbrad 7 Farben + weiß Goborad 8 statische Gobos + offen, 7 rotierende Gobos + offen... -
Seite 13: Entsorgung Von Verpackungen
Umweltschutz: Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun- gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie- derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die Verpackungen nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. - Seite 14 Safety Instructions! Please read before connection • Ensure that the supply voltage does not exceed the voltage and operation! • capacity indicated on the housing of the device. RISK OF ELECTRIC SHOCK. DO NOT OPEN! • In case of failure of the device, please contact the distri-bu- tor and stop all operations of the device immediately.
-
Seite 15: Intended Use
Congratulations on your new LightmaXX LED Tube 100! Thank you for choosing a Lightmaxx product. Thanks to effi cient development and economical production, Lightmaxx makes high-quality products at a fantastic price possible. Please read these operating instructions carefully to be informed about all functions of... -
Seite 16: Safety Instructions
Safety instructions: DANGER! (For Babies and Children) Wrapping, plastic foils and other packaging material must be properly stored or disposed of. It should be kept out of the reach of babies and children due to the risk of suffocation. Ensure that children never use the device unattended! Also make sure that children do not remove any (small) parts from the device, as they could suffocate if swallowed! DANGER! (electric shock due to high voltages in the device) - Seite 17 Note! (Operating conditions) Due to its structural characteristics, the device is designed for indoor use. Do not expose the device to rain, moisture or liquids, as this can cause damage. Vibrations, dirt or sunlight can also lead to damage, avoid them! Warning! (Power Supply) Make sure that the device voltage matches your local mains voltage.
-
Seite 18: Operation
Operation: All connections of the device should be made before switching on. Use only high-quality cables that are as short as possible for the connections. DMX mode: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain. - Seite 19 6 Kanal Beschreibungstabelle Kanal Wert Beschreibung 000-255 000-007 008-255 Dimmer (0-100%) 000-004 Verschluss zu 005-250 Strobeeffekt langsam bis schnell 251-255 Verschluss auf 000-007 Leer 008-047 Auto Play 1 048-087 Auto Play 2 088-127 Auto Play 3 128-167 Auto Play 4 168-207 Auto Play 5 208-247...
- Seite 20 16 Channel Defi nitiontable Channel Value Description 000-255 000-255 X-Fine 000-255 000-255 Y-Fine 000-255 XY Geschwindigkeit 000-255 Dimmer(0-100%) 000-004 Verschluss zu 005-250 Strobeeffekt langsam bis schnell 251-255 Verschluss auf 000-004 offen(weiß) 005-013 Weiß/Farbe 1 014-022 Farbe 1 023-031 Farbe 1/Farbe 2 032-040 Farbe 2 041-049...
- Seite 21 Kanal Wert Beschreibung 134-194 vorwärts Regenbogeneffekt schnell bis langsam 195-255 rückwärts Regenbogeneffekt langsam bis schnell 000-007 Offen(weiß) 008-028 Gobo 1 029-049 Gobo 2 050-070 Gobo 3 CH10 071-091 Gobo 4 092-112 Gobo 5 113-133 Gobo 6 134-194 vorwärts Regenbogeneffekt schnell bis langsam 195-255 rückwärts Regenbogeneffekt langsam bis schnell CH11...
- Seite 22 Set DMX address With this function, the DMX address can be set via the LCD display. The selection is made via the buttons on the front of the device. Press the Enter key to enter the system settings. Select in the system settings the menu item „DMX Address“...
- Seite 23 Anschlüsse und Bedienelemente No. Description Lense Display Menu buttons Power switch DMX input(3-pole) DMX output(3-pole) PowerCon In PowerCon Out Ventilation shaft Operating: Start: Connect the device to the mains and wait a few seconds for it to be ready for use. Menu Navigation in the menu is done via the four menu buttons below the display.
-
Seite 24: Troubleshooting
Specifi cations Modell Vega Spot 90 Leistungsaufnahme 120 Watt Netzspannung 240V 50/60Hz LED Quelle 90 Watt High Power Weiß LED DMX Kanäle 6 Kanal/ 16 Kanal Farbrad 7 Farben + weiß Goborad 8 statische Gobos + offen, 7 rotierende Gobos + offen... -
Seite 25: Environmental Safety
Environmental Safety: Music Store professional GmbH always endeavours to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is always of funda- mental importance. Please recycle the packaging after use. Disposal of packaging: Ensure that paper packaging, plastic material, etc.
