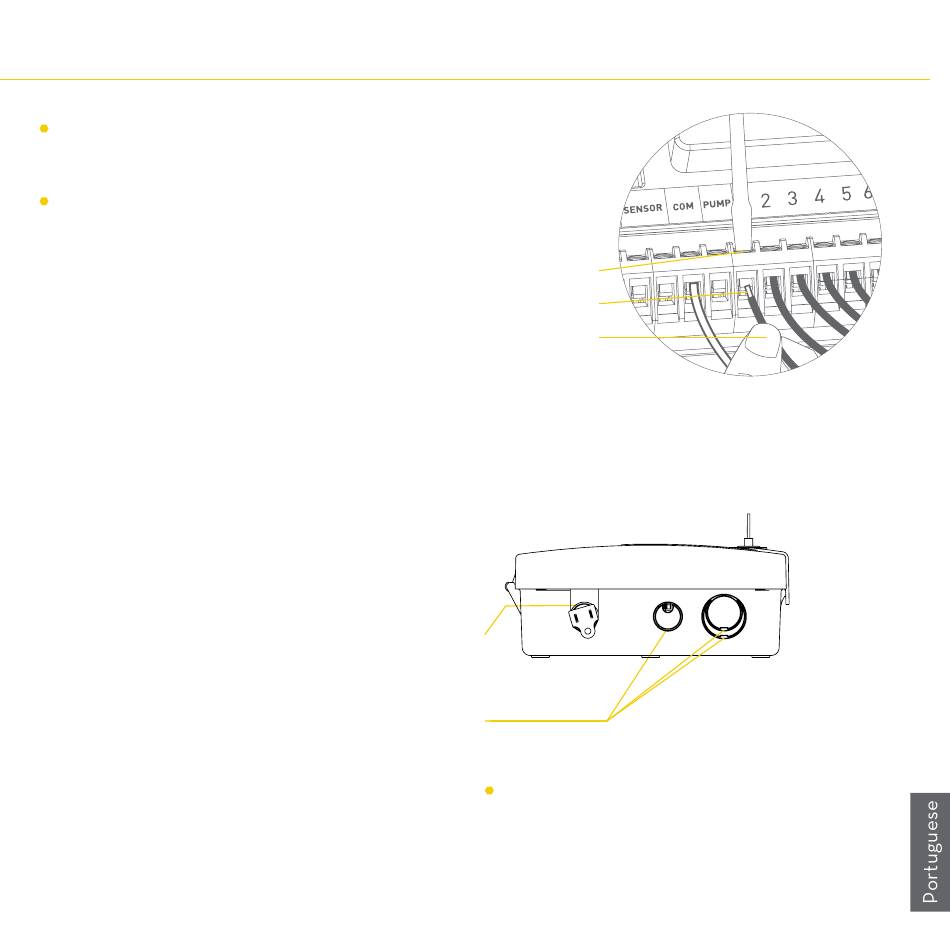

Ligação dos fios da válvula
Preparar fio
Tire 13 mm de isolamento de cada fio .
Ligação dos fios
Ligue um fio de cada válvula a um fio
"Comum" (COM) e os outros fios a um
terminal numerado (apenas um fio por
terminal) .
Knock-out para instalações com fios
Orifício pequeno – para correr feixes de 5 ou 7 fios
diretamente para a caixa de knock-outs, 1/2 ", 3/4" e 1"
(13mm, 20 mm e 25 mm) para sistemas maiores com
Desaperte o
Descarne o Fio
mais feixes de fios
Obs. Recomendamos que consulte um
eletricista para as instalações que incluam
ligações com fios .
Parafuso
Empurre
Aperte o
Parafuso
Vista de Baixo
59
