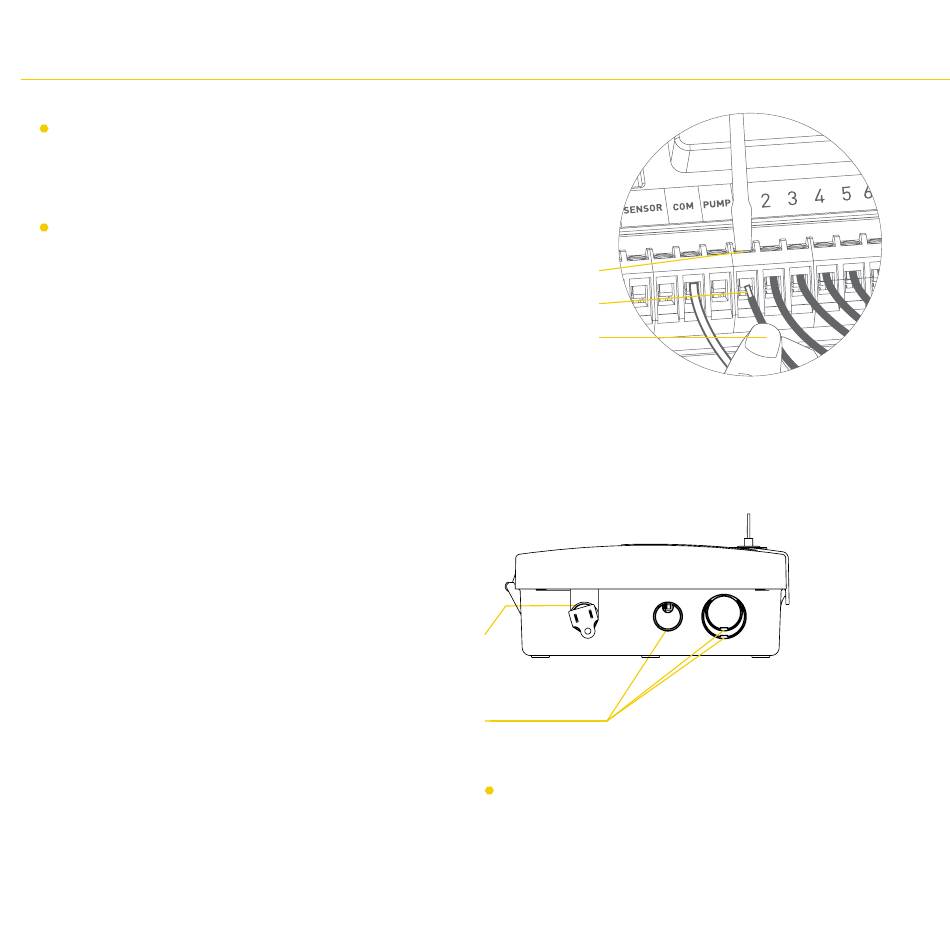

Podłączenie przewodów zaworów do sterownika
Przygotowanie przewodu
Ściągnąć 13 mm izolacji z końca każdego
przewodu
Podłączenie przewodów
Podłączyć po jednym przewodzie z każdego
zaworu (nie ma znaczenia który będzie to
przewód) do pojedynczego „wspólnego"
przewodu zraszacza (zazwyczaj w kolorze
białym) .
Otwór do instalacji z przewodami mocowanymi na stałe
Mały otwór – do przeprowadzenia 5 lub 7 splotowego
przewodu bezpośrednio do puszki Otwory o przekroju
13 mm, 20 mm i 25 mm (1/2", 3/4" i 1") do większych
systemów z liczniejszymi wiązkami przewodów
50
Poluzować
śrubę śrubę
Przewód bez
izolacji
Wepchnąć
Dokręcić
śrubę
Widok od spodu
Uwaga: Zalecamy zasięgnięcie porady
elektryka w sprawie mocowania przewodów
na stałe .
