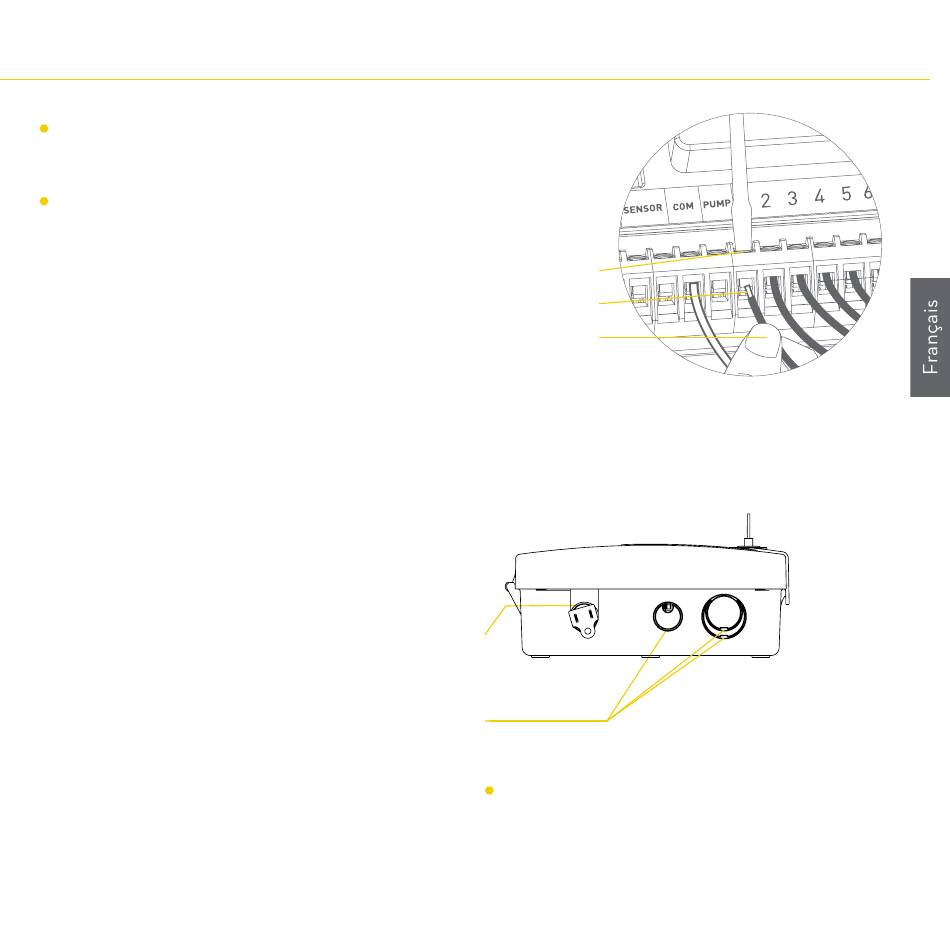

Connectez les fils de la vanne
Préparer le fil
Dénudez 13 mm d'isolant de chaque fil .
Connectez les fils
Branchez un fil de chaque vanne à un
fil « commun » (COM) et les autres fils
à une borne numérotée (un seul fil par
borne) .
Trous à défoncer pour installations câblées
Petit trou - pour le passage de fils de 5 ou 7 brins
directement dans les trous à défoncer de 1/2, 3/4 ou 1 po
(13 mm, 20 mm et 25 mm) du boitier pour des systèmes
plus grands avec plus de faisceaux de fils
Dévissez la vis
Dénudez le Fil
Enfoncez-le
Vissez la vis
Vue du dessous
Remarque: Nous vous recommandons
de consulter un électricien pour les
installations câblées .
