Orbit B-hyve Schnellstartanleitung Seite 41

Collegamento dei cavi delle valvole
Preparare Fili
Asportare 13 mm di isolante da ciascun
cavo .

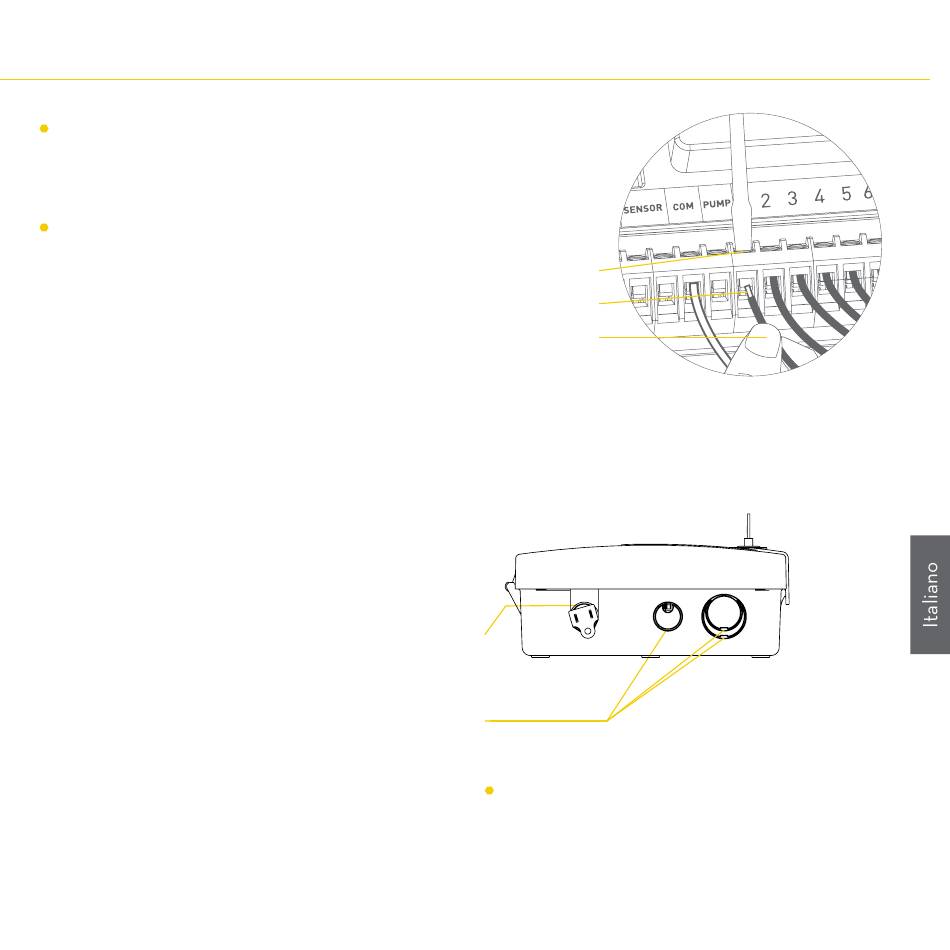

Collegamento dei cavi
Collegare un cavo da ciascuna valvola al
terminale "comune" (COM) e gli altri cavi ai
terminali numerati (un cavo per terminale) .
Apertura sfondabile per installazioni cablate
Foro più piccolo – per introdurre da 5 a 7 cavi
direttamente nella scatola Fori sfondabili da 1/2", 3/4" e 1"
(13 mm, 20 mm e 25 mm) per sistemi più grandi con più
Loosen Screw
Cavo senza
isolante
Push In
Tighten Screw
fasci di cavi
Note: si raccomanda di consultare un
elettricista per i cablaggi
Vista dal basso
41
