BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
SPX-405 DMX
4-channel switch pack
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite SPX-405 DMX

Inhaltszusammenfassung für EuroLite SPX-405 DMX

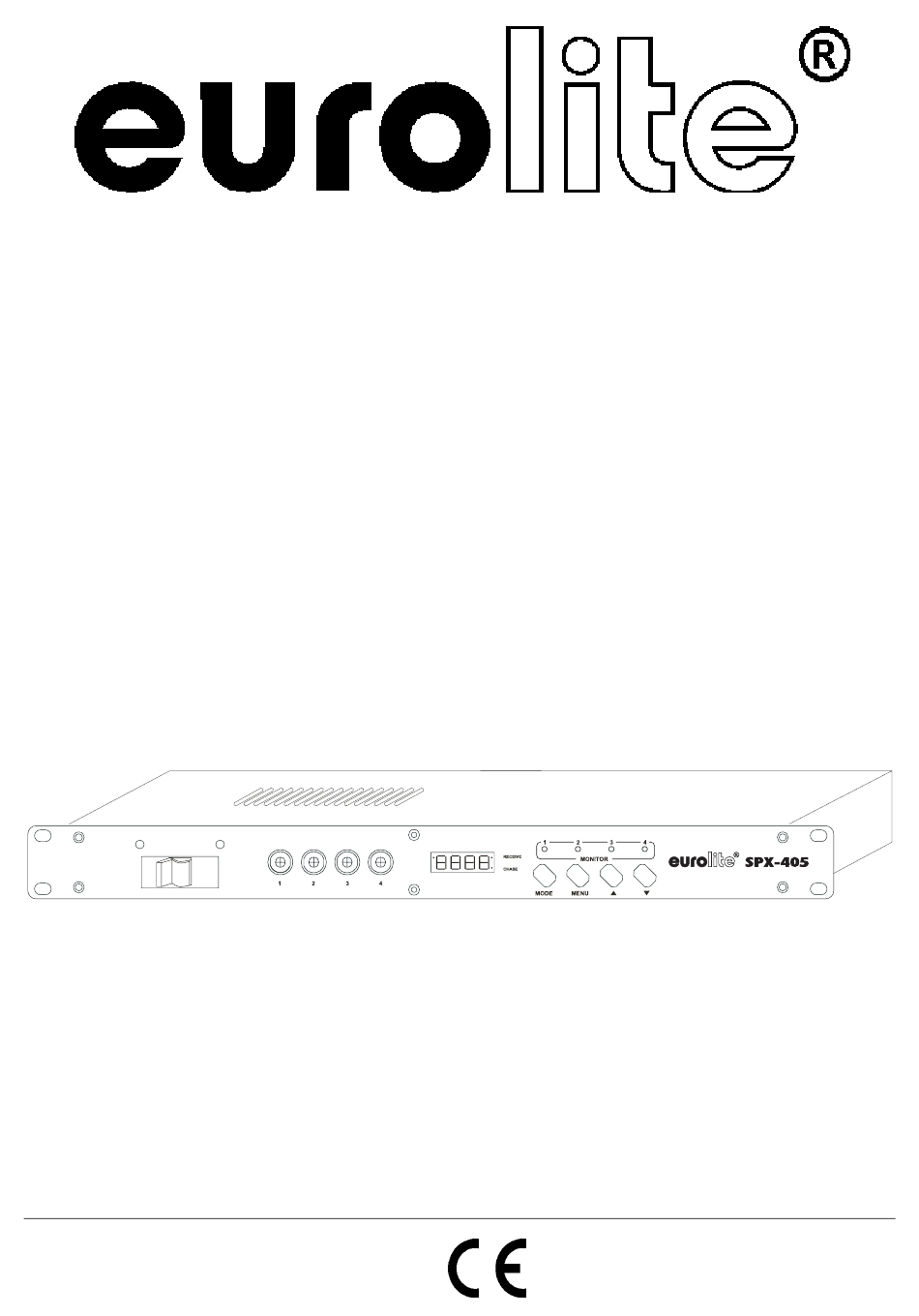

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO SPX-405 DMX 4-channel switch pack © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 2/28 70064223_V_1_0.DOC...

  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE SPX-405 DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Seite 5: Bestimmungsgemässe Verwendung

    3. BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um eine Lichtsteuerung, mit dem sich andere Geräte wie Scheinwerfer in Diskotheken, auf Bühnen etc. ansteuern lassen. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

  • Seite 6: Geräteübersicht

    4.2 Geräteübersicht Vorderseite 1. MODE-TASTE 2. MENU-TASTE 3. UP-TASTE 4. DOWN-TASTE 5. LED-ANZEIGE 6. LCD-DISPLAY 7. SICHERUNG 8. SICHERUNGSAUTOMAT Rückseite 9. KALTGERÄTEBUCHSEN 10. DMX EINGANGSBUCHSE 11. DMX AUSGANGSBUCHSE 12. NETZANSCHLUSSBUCHSE 5. SETUP 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen.

  • Seite 7: Anschluss Des Switchpacks

    6.1 Chase Betrieb Verwenden Sie diesen Modus nur wenn Sie Ihren SPX-405 DMX als Chaser benutzen möchten. Dieses Gerät hat 16 Ablaufmuster, die Sie einzeln wählen können oder Sie wählen einen Zufallsgenerator, der alle Ablaufmuster benutzt. Die Geschwindigkeit der Programme ist einstellbar.

  • Seite 8: Dmx-Betrieb

    Ausgangswert, 99 ist der höchste. 6.2 DMX Betrieb Verwenden Sie diesen Modus nur wenn Sie Ihren SPX-405 DMX als DMX Switchpack benutzen möchten. Diese Funktion ermöglicht Ihnen die Intensität analoger Scheinwerfer mit einem DMX Controller einzustellen. Mit diesem Switchpack kann das Ein- und Ausschalten vorgenommen werden.

  • Seite 9: Technische Daten

    Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! 7.1 Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).

  • Seite 10: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SPX-405 DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Seite 11 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Seite 12: Operating Determinations

    3. OPERATING DETERMINATIONS This device is a lighting controller for controlling other devices like spots in discotheques, on stages etc. This product is allowed to be operated with an alternating current of 230 V, 50 Hz and was designed for indoor use only.
  • Seite 13 4.2 Overview Frontpanel 1. Mode Button This button will change the operate mode between DMX and chaser. 2. Menu Button This button will activate the different functions in DMX and chase modes. 3. Up Button This button will increase the displayed value in the LCD display. 4.

  • Seite 14: Setup

    5. SETUP 5.1 Installation Install the device on a plane surface or install it in rack. Rack-installation: This device is built for 19" racks (483 mm). The rack you use should be a Double-Door- Rack where you can open the frontpanel and the rear panel. The rack should be provided with a cooling fan. When mounting the controller into the rack, please make sure that there is enough space around the device so that the heated air can be passed on.

  • Seite 15: Operation

    6.1 Chase Mode Use this operating mode only if you are planning on using your SPX-405 DMX as a four channel chaser. This device has 16 built in programs, you may select any of these programs or set the pack to chase in a random sequence of all 16 built-in programs for a more dramatic light show.

  • Seite 16: Cleaning And Maintenance

    7. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.

  • Seite 17: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet 1. INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE SPX-405 DMX. Vous êtes en possession d'un appareil très performant. Sortez le SPX-405 DMX de son emballage.
  • Seite 18 L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.

  • Seite 19: Emploi Selon Les Prescriptions

    3. EMPLOI SELON LES PRESCRIPTIONS Cet appareil est un switchpanel pour commuter autres appareils comme spots en discothèques, sur scènes etc. Cet appareil doit être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos.

  • Seite 20: Aperçu De L'appareil

    4.2 Aperçu de l'appareil Panel frontal 1. Touce Mode 2. Touce Menu 3. Touce Up 4. Touce Down 5. DELs 6. Affiheur LCD 7. Fusible 8. Circuit breaker 9. Prises de sortie C.E.I. 10. Entrée DMX 11. Sortie DMX 12. Douille d’entrée 5.

  • Seite 21: Maniement

    Connectez vos consommateurs via les prises de sortie. La charge maximale par canal est 1150 W. Veuillez réspecter que le courant maximale de 16 A ne doit jamais être dépassé. 6. MANIEMENT Le SPX-405 DMX est prêt à l'usage dès que vous le brancherez au secteur. 21/28 70064223_V_1_0.DOC...

  • Seite 22: Nettoyage Et Maintenance

    7. NETTOYAGE ET MAINTENANCE DANGER DE MORT! Toujours débrancher avant de proceder à l'entretien! L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage.

  • Seite 23: Introducción

    -mantener el manual durante la vida del producto -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet 1. INTRODUCCIÓN Gracias por haber elegido un EUROLITE SPX-405 DMX. Desembale su SPX-405 DMX. 2. INSTRUCCIONES DE SEGURIDAD ¡PRECAUCIÓN! ¡Tenga cuidado cuando opere con este aparato.

  • Seite 24: Instrucciones De Manejo

    Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato. Un voltaje u enchufe inapropiado puede destruir el aparato o causar un golpe electríco mortal. Siempre conectar la clavija de alimentación al final.

  • Seite 25: Descripción Del Aparato

    Este aparato sólo debe ser utilizado en una altura entre -20 y 2000 m arriba del mar. Nunca operar el aparato en tormentas. Sobrevoltaje puede detruir el aparato. Siempre desconectar el aparato durante tormentas. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien.

  • Seite 26: Setup

    Panel posterior 9. Enchufes CEI 10. Entrada DMX 11. Salida DMX 12. Casquillo de alimentación 5. SETUP 5.1 Instalación Instale el aparato en una superficie plana. Instalación en Rack: Este aparato está construido para racks de 19" (483 mm). El rack que usted use debe ser un rack de doble puerta donde usted pueda abrir el panel frontal y el panel trasero.

  • Seite 27: Operación

    Conecte su consomadores mediante los casquillos de salida. La carga máxima por canal es 1150 W. ¡Por favor, asegúrese de que el corrient máximo de 16 A nunca debe ser pasado! 6. OPERACIÓN Tras la conexión del aparato a la red, el SPX-405 DMX comienza a funcionar. 7. LIMPIEZA Y MANTENIMIENTO ¡PELIGRO DE MUERTE! ¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento!

  • Seite 28: Especificaciones Técnicas

    En caso de que necesite piezas de repuesto, utilice piezas originales. Cuando el cable de alimentación sea estropeado, debe ser reemplazado por un electricista para evitar peligros posibles. Si tiene alguna pregunta más, póngase en contacto con su distribuidor. 8. ESPECIFICACIONES TÉCNICAS Alimentación: 230 V AC, 50 Hz ~ Potencia máxima total:...
