Anzeigen – LED-Dioden:
GRÜN
LEUCHTET - richtiger Anschluss zum Stromnetz
ORANGE
LEUCHTET - Relais 1 ist eingeschaltet
GELB
GELB
BLINKT - Signalgabe oder – Empfang
ROT
BLINKT - E-EPROM-Speicher ist leer
ROT
LEUCHTET - STÖRUNG (wenn Empfänger innerhalb
von ca 6 Stunden kein Signal vom Sender empfängt, wird
für 2 Min. der Modus EIN und für 8 Min. der Modus AUS
eingeschaltet)
GELB
GELB+ROT
BLINKEN ABWECHSELND - Modus für Erlernen
vom Code
GELB
GELB+ROT
BLINKEN GLEICHZEITIG - der Code wurde erlernt
GELB
GELB+ROT
LEUCHTEN GLEICHZEITIG - Modus für Löschen
vom Speicher
Schaltschema:
-
Den Hauptschutzschalter ausschalten.
-
Den Empfänger schalten Sie nach dem Schema an den Kessel an (beim Kessel werden Klemmen benutzt,
die für Raumthermostat – 2 Leiter – bestimmt sind).
-
Der Empfänger wird mit dem Stromnetz 230 V/ 50 Hz verbunden.
-
Den Hauptschutzschalter schalten Sie wieder ein, auf dem Sender leuchtet eine grüne Diode auf und der
Empfänger ist dadurch zur weiteren Einstellung bereit.
Den Empfänger installieren Sie, bitte, in die Innenräume möglichst weit (min. 0,5 m) von großen
Metallgegenständen und außerhalb der Starkstromleitungen, um die Beeinfl ussung vom Signal zu vermeiden!
Es ist empfohlen, die Installation nur vom geschulten Personal mit entsprechender
Wird benutzt, wenn der Speicher des Empfängers gelöscht wurde – rote Diode blinkt!
1) Drücken Sie für ca 1,5 s die "FUNKTIONSTASTE" auf dem Empfänger, blaue und rote LED-Dioden
blinken abwechselnd, der Empfänger wartet auf den Code (sog. Erlernmodus).
2) Auf dem Sender (nach der Einlage der Batterien, siehe S. 3.) drücken Sie lang (für ca 3 s) die Taste
"
" auf dem Sender blinkt 4x lang eine rote LED-Diode (Signalgabe + Test des Empfängers).
3) Der Codeempfang im Empfänger wird durch das gleichzeitige Blinken der roten und blauen LED-Diode
angezeigt, wodurch der Code erlernt wird. Nach dem Erlernen vom Code wird das Ausgangsrelais
mehrmals eingeschaltet, um die richtige Funktion von BPT013 zu überprüfen.

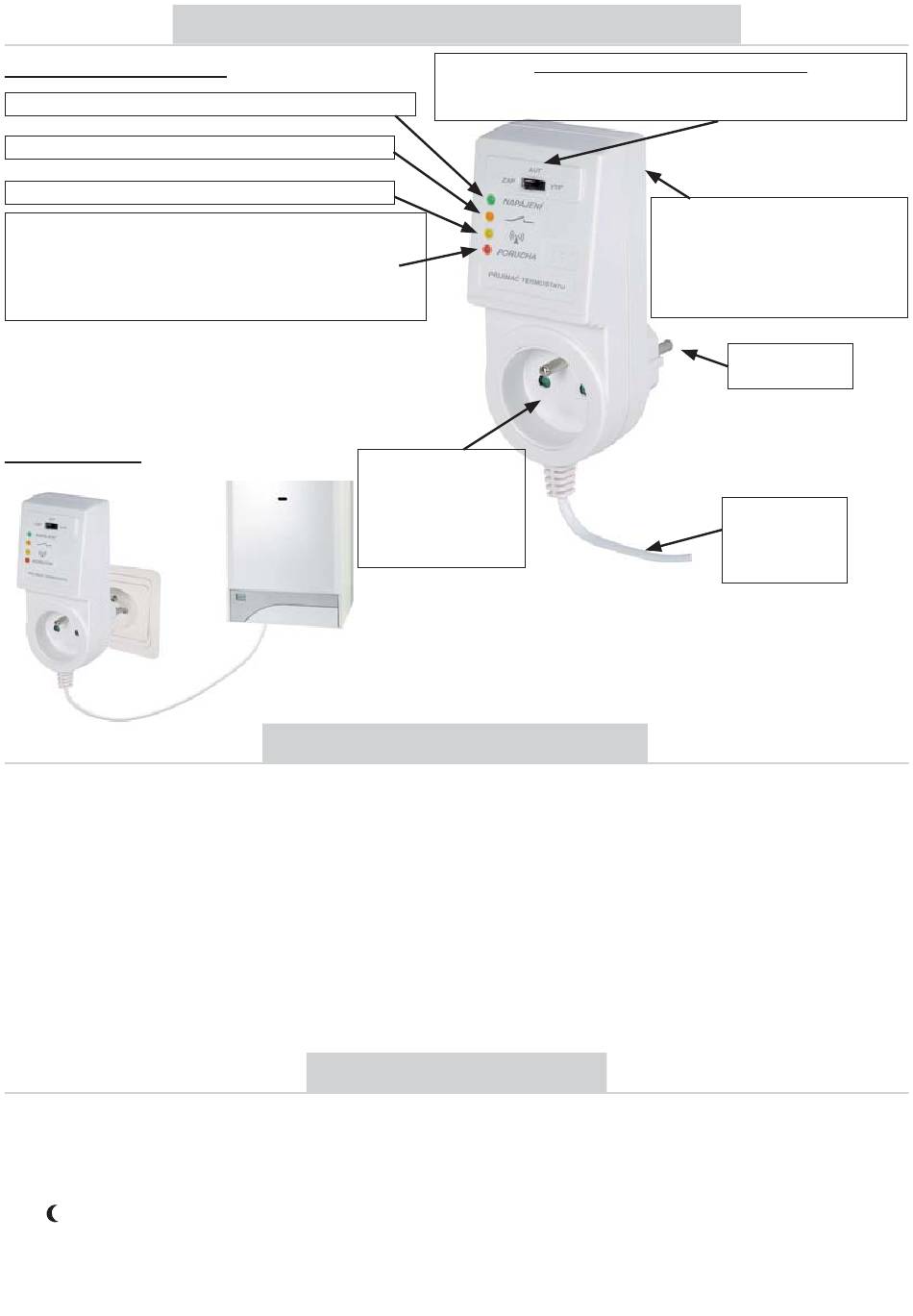

BEDIENUNGSELEMENTE DES EMPFÄNGERS
KESSEL
MONTAGE DES EMPFÄNGERS
Qualifi kation durchführen zu lassen!
ERLERNEN VOM CODE
ZAP - permanent eingeschaltet
Durchgangssteckdose,
möglicher Anschluss
eines weiteren Ver-
brauchers
Schaltenfunktion auf dem Empfänger:
AUT - gemäss Programm
VYP - permanent ausgeschaltet
FUNKTIONSTASTE
- kurzes Drücken (ca 1,5s)
MODUS FÜR ERLERNEN VOM CODE
- langes Drücken (ca 5s)
RESET (Speicher wird gelöscht)
Anschluss
230V/50Hz
Ausgang für
Heizkessel
(potentialfreier
Kontakt)
