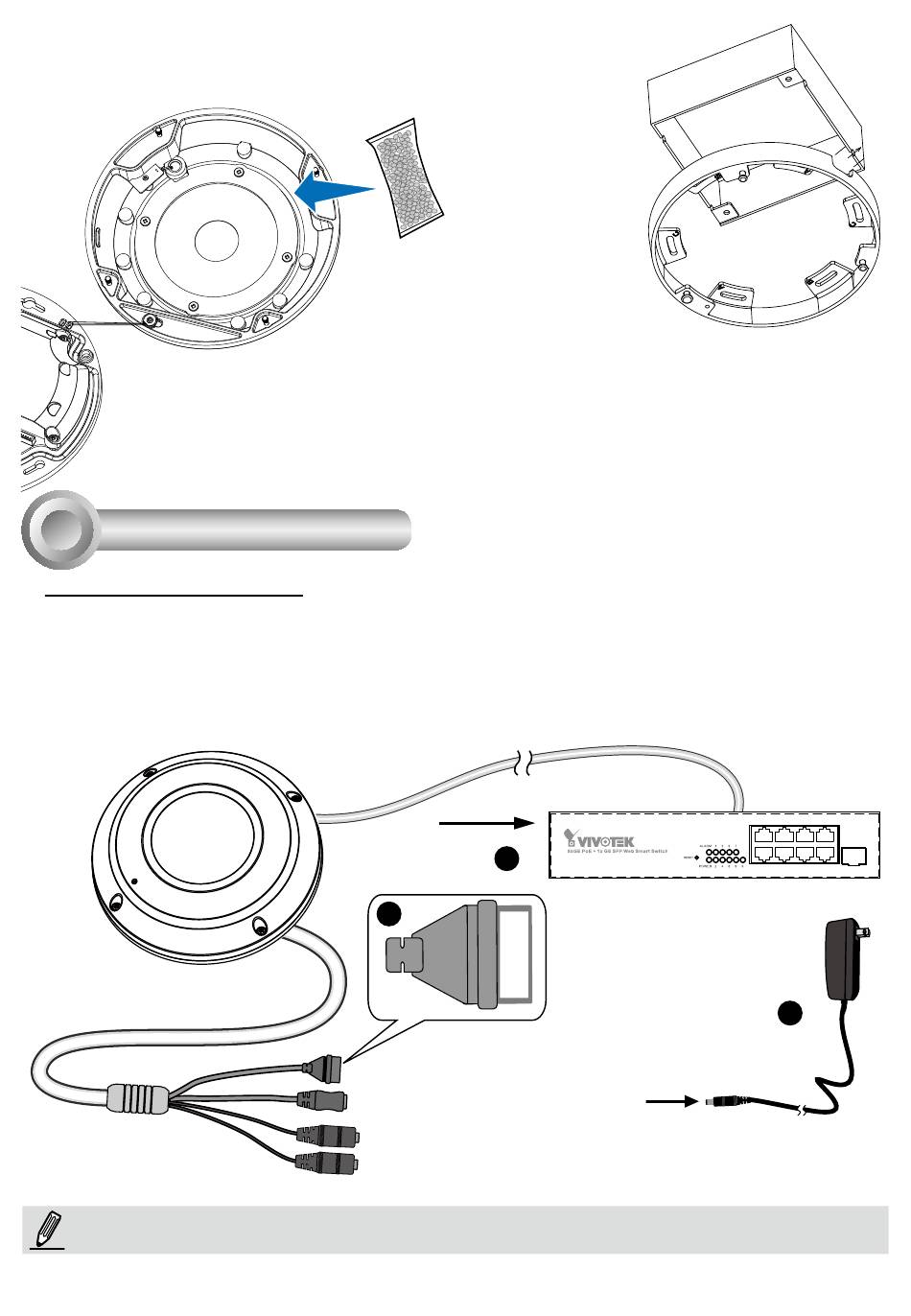

Você pode também usar os buracos diagonais na placa de montagem
marcados como A, B, ou C, para instalar a câmera a uma caixa de
junção de 4 polegadas.
4
Utilização da Rede
Ligação Geral (sem PoE)
1. Conecte o cabo Ethernet RJ45 a um interruptor.
2. Ligue o cabo de corrente da Câmara de Rede a uma tomada de parede.
3. Se possuir dispositivos externos tais como sensores e alarmes, faça a ligação da E/S geral ao
bloco terminal.
NOTA:
Se a alimentação DC for preferida, ela deve ser compatível com:O/P:12VDC, 1.5Amin., L.P.S. para
IEC 60950-1.
Substitua as bolsas dessecantes prendendo-
as firmemente ao interior do chassi.
3
Bloco de terminal E/S geral
Ficha de tomada de
corrente (preta)
Entrada de microfone (rosa)
Saída de áudio (verde)
1
+ 3V3: Corrente, 3.3V DC
+3V3
DO: Digital Output (Saída Digital)
DO
DI: Entrada Digital
D1
GND: Terra
GND
PT - 70
