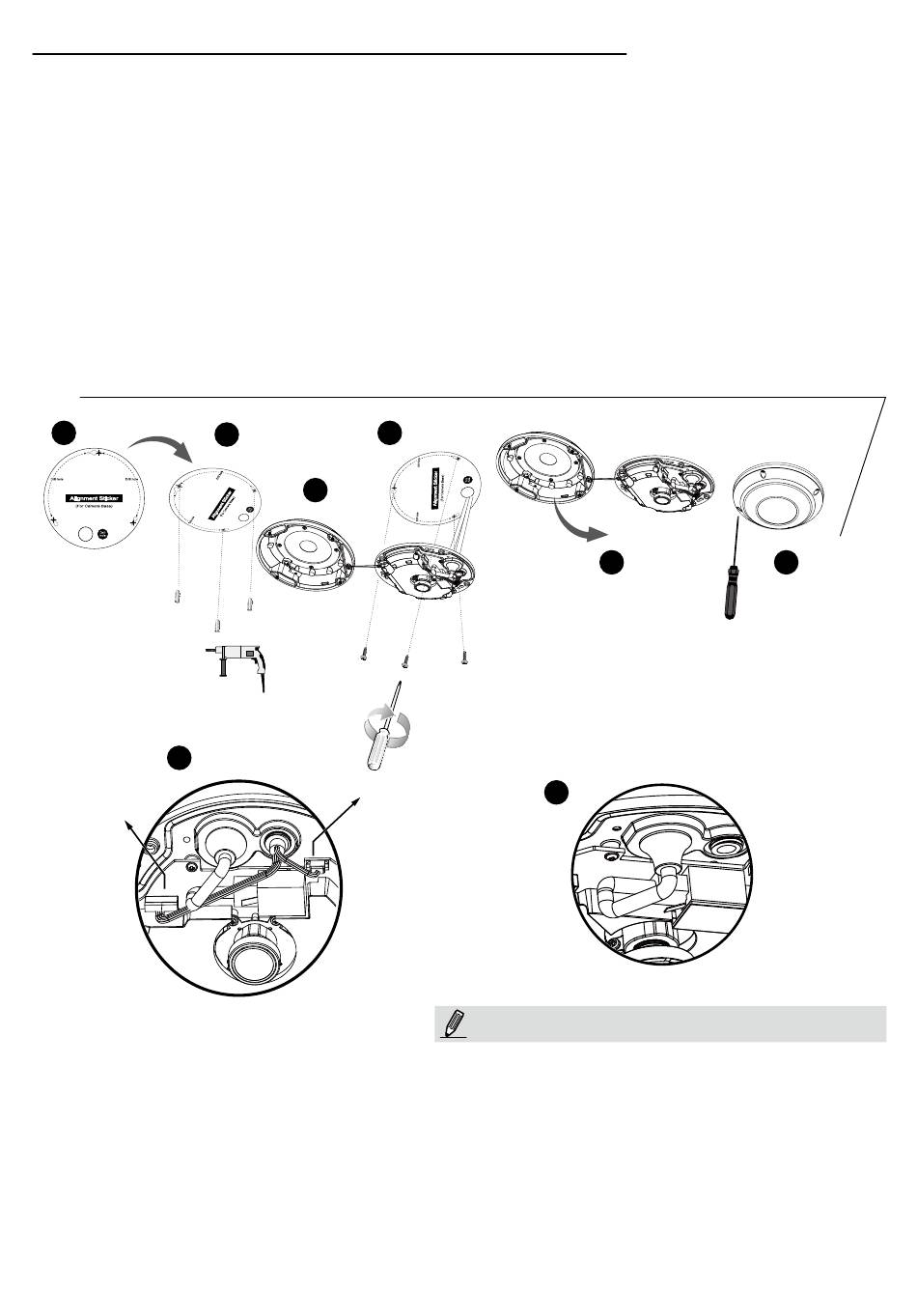

Потолочный/настенный монтаж без монтажной платы
(Если кабели требуется пропустить снизу, выберите соответствующий тип
крепления)
1. Прикрепите прилагаемый монтажный шаблон для основания камеры к потолку/стене.
2. Через три кружка в монтажном шаблоне просверлите в потолке три установочных
отверстия. Забейте в эти отверстия три прилагаемых пластиковых дюбеля.
3. Просверлите в потолке/стене отверстие для кабелей и пропустите кабели через
отверстие.
4. Подсоедините кабель Ethernet к гнезду.
5. Подсоедините два белых штыревых контакта к контактам J12 и J7.
6. Прикрепите основание камеры к потолку/стене тремя прилагаемыми винтами.
7. Внутри крышки купола вы обнаружите пакет с силикагелем. Замените силикагель внутри
камеры на силикагель из пакета с принадлежностями.
8. Присоедините верхнюю крышку.
9. Прилагаемой отверткой затяните четыре винта. Убедитесь в надежности монтажа всех
частей камеры.
1
5
Клеммник
(J12)
6
2
3
Клеммник
(J7)
4
ВНИМАНИЕ:
Аккуратно расположите кабели, чтобыони не
мешали приприсоединении верхней крышки.
RU - 104
8 9
