FE8391-V
Quick Installation Guide
繁中
簡中
日本語
English
Indonesia
Dansk
360° Surround View • 10M IR • PoE
Fisheye
Network Camera
Français
Deutsch
Español
Türkçe
Italiano
Português
Русский
Česky
Svenska
Polski
Dutch

Werbung

loading

Inhaltszusammenfassung für Vivotek FE8391-V

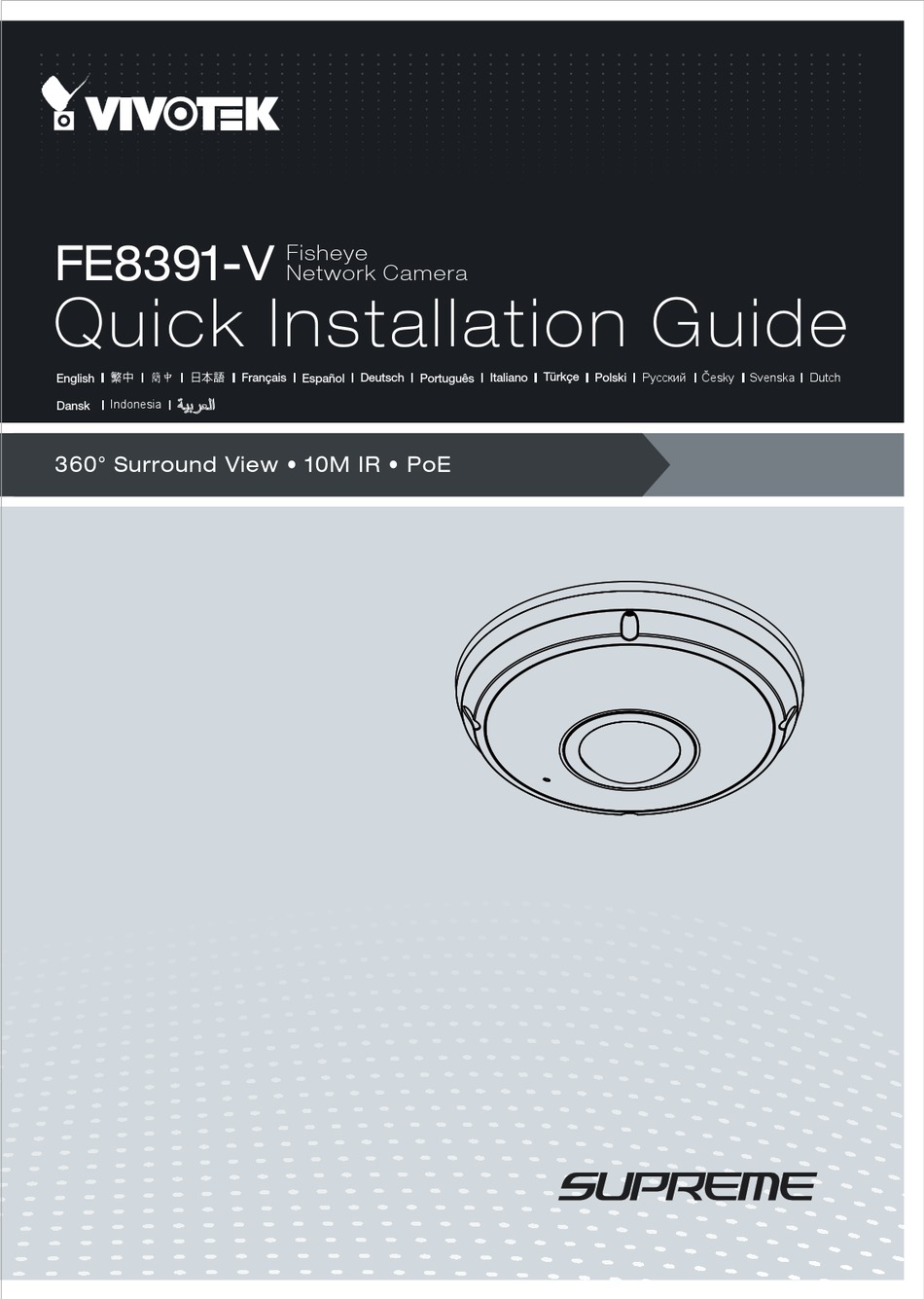

  • Seite 1 FE8391-V Fisheye Network Camera Quick Installation Guide Русский Česky Svenska Dutch 繁中 簡中 日本語 Türkçe Français Deutsch Italiano Polski English Español Português Indonesia Dansk 360° Surround View • 10M IR • PoE...
  • Seite 2 Netzwerkkamera nur auf feste Unterlagen anfassen. abstellen. Netzwerkkamera nicht fallen lassen. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. Packungsinhalt kontrollieren FE8391-V Befestigungsplatte / Schraubendreher Ausrichtungsaufkleber Schrauben / Feuchtigkeitsabsorber / Doppelseitiges Klebeband / Gummidichtung / Gummi- Unterlegscheibe Für Montageplatte Für Kamerabasis...
  • Seite 3 Beschreibung der Teile Innere Ansicht Linse Steckerstift (J7) Federscheibe (A) Kontakte für IR Einheiten (B) Steckerstift (J6) Richten Sie (B) an (A) Ethernet 10/100 RJ45 Buchse aus, wenn Sie die obere Abdeckung anbringen Rückstellungsschalter Status LEDs MicroSD/SDHC/SDXC Kartensteckplatz DE - 56...
  • Seite 4 Außenansicht Vandalismussicheres IP66 Dome Gehäuse Integriertes Mikrofon IR Leuchten unter der Abdeckung verborgen WICHTIG: Notieren Sie sich die MAC-Adresse, bevor Sie 083236 die Kamera installieren. Hardwareinstallation Verwenden Sie zunächst den beiliegenden Schraubendreher, um die vier Schrauben zu lösen und die Kuppelabdeckung von der Kamerabasis abzunehmen.
  • Seite 5 Anschluss des RJ45 Ethernetkabels RJ45 Kabelabmessung (Einheit: mm) Empfohlene Kabeldicke: (0.51cm) Zusammenbau Gummidichtungsstecker 1. Bohren Sie ein Loch in den Gummidich- tungsstecker und führen Sie das Ethernetk- abel durch die Öffnung. 2. Streifen Sie die Ummantelung des Ether- netkabels ab. 3.
  • Seite 6 Decken/Wandmontage ohne Montageplatte (Wählen Sie diesen Montagetyp, wenn Sie die Kabel an der Unterseite der Kamera einführen möchten) 1. Bringen Sie den beiliegenden Aufkleber für die Kamerabasis an der Decke/Wand an. 2. Verwenden Sie die drei Kreise auf dem Aufkleber und bohren Sie drei Führungslöcher in die Decke.
  • Seite 7 Decken/Wandmontage mit Montageplatte (Wählen Sie diesen Montagetyp, wenn Sie die Kabel an der Seite der Kamera einführen möchten) 1. Bringen Sie den beiliegenden Aufkleber für die Montageplatte an der Decke/Wand an. 2. Verwenden Sie die drei Kreise auf dem Aufkleber und bohren Sie drei Führungslöcher in die Decke.
  • Seite 8 Sie können auch die diagonalen, mit A, B oder C markierten Öff- nungen an der Halteplatte verwenden, um die Kamera an einen Standard 4 Zoll Abzweigkasten anzubringen. Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Schließen Sie das RJ45 Ethernetkabel an einen Schalter an. 2.
  • Seite 9 Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetka- bel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ether- netkabels. WICHTIG: Wenn die IR Leuchten in der Nacht eingeschaltet sind, beträgt der Gesamtstromverbrauch 23W.
  • Seite 10 2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Seriennummer auf dem Verpackungsetikett, um eine Verwaltungssitzung mit der Netzwerkkamera im Browser zu öffnen.
  • Seite 11 What VIVOTEK Will Do: VIVOTEK will, in our sole discretion, repair or replace any product that proves to be defective in material or workmanship. Any repair or replaced part of the product will receive a THREE-MONTH warranty extension.
  • Seite 12 P/N:625028801G Rev.: 1.1 All specifications are subject to change without notice. Copyright 2015 VIVOTEK INC. All rights reserved. VIVOTEK Europe Randstad 22-133, 1316BW Almere, The Netherlands T: +31(0)36-5298-434 E: saleseurope@vivotek.com...
