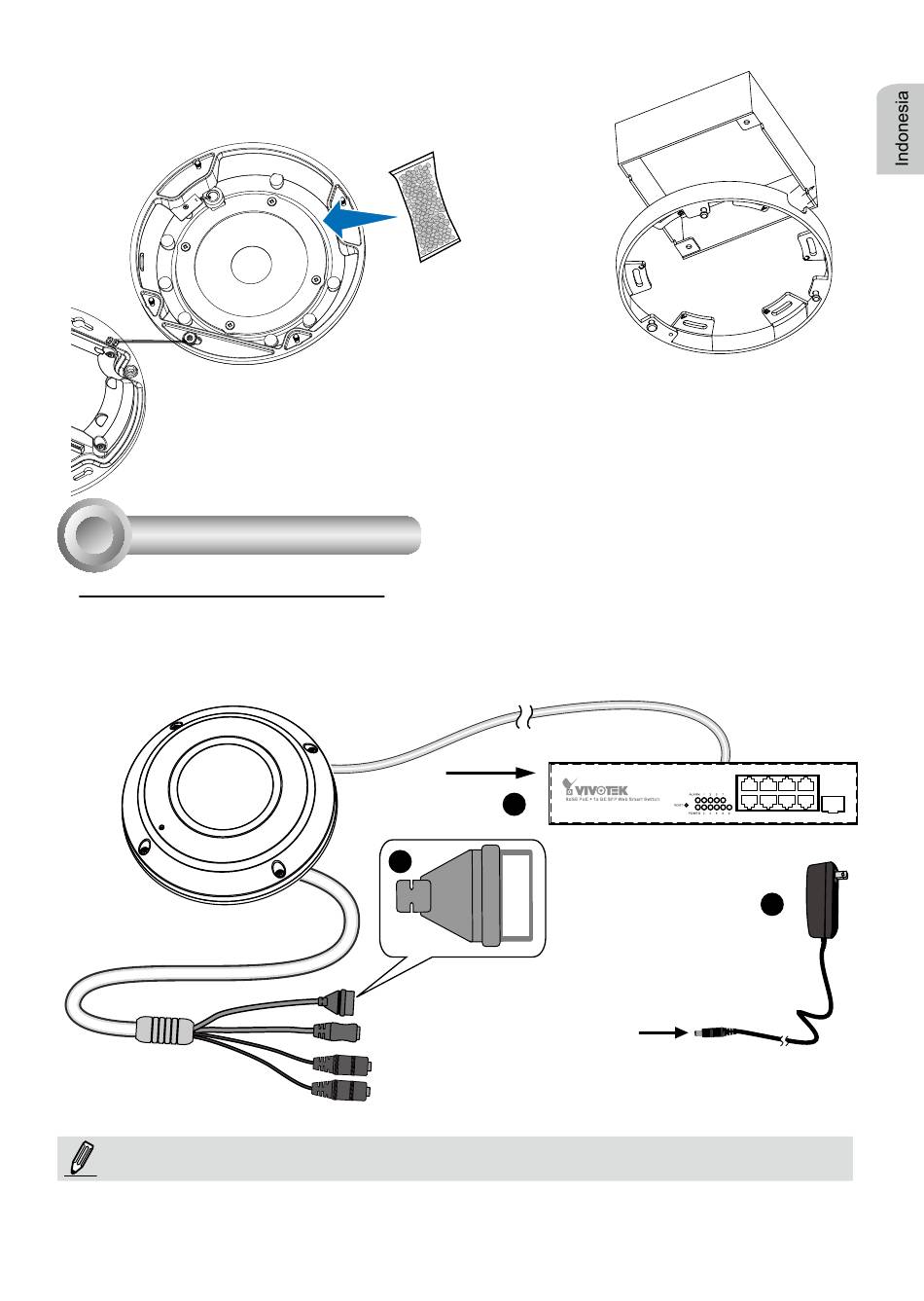

Anda juga dapat menggunakan lubang diagonal pada pelat
pemasangan, yang diberi tanda A, B, atau C, untuk memasang
kamera ke kotak standar 4 inci.
4
Penyebaran Jaringan
Sambungan Umum (tanpa PoE)
1. Hubungkan kabel Ethernet RJ45 ke switch.
2. Hubungkan kabel daya dari Network Camera ke stopkontak listrik.
3. Jika Anda memiliki perangkat eksternal seperti sensor dan alarm, hubungkan dari blok terminal
I/O umum.
CATATAN:
Jika ingin menggunakan arus DC, maka harus mematuhi: O/P: 12 V DC, 1.5 Amin., L.P.S. sesuai
IEC 60950-1.
Ganti kantong pengering dengan memasangnya
di dalam casing.
3
Blok Terminal I/O Umum
Soket Kabel Daya (hitam)
Mikrofon In (pink)
Audio Out (hijau)
1
+3V3: Arus, 3.3 V DC
+3V3
DO: Output Digital
DO
DI: Input Digital
D1
GND: Arde
GND
IN - 151
