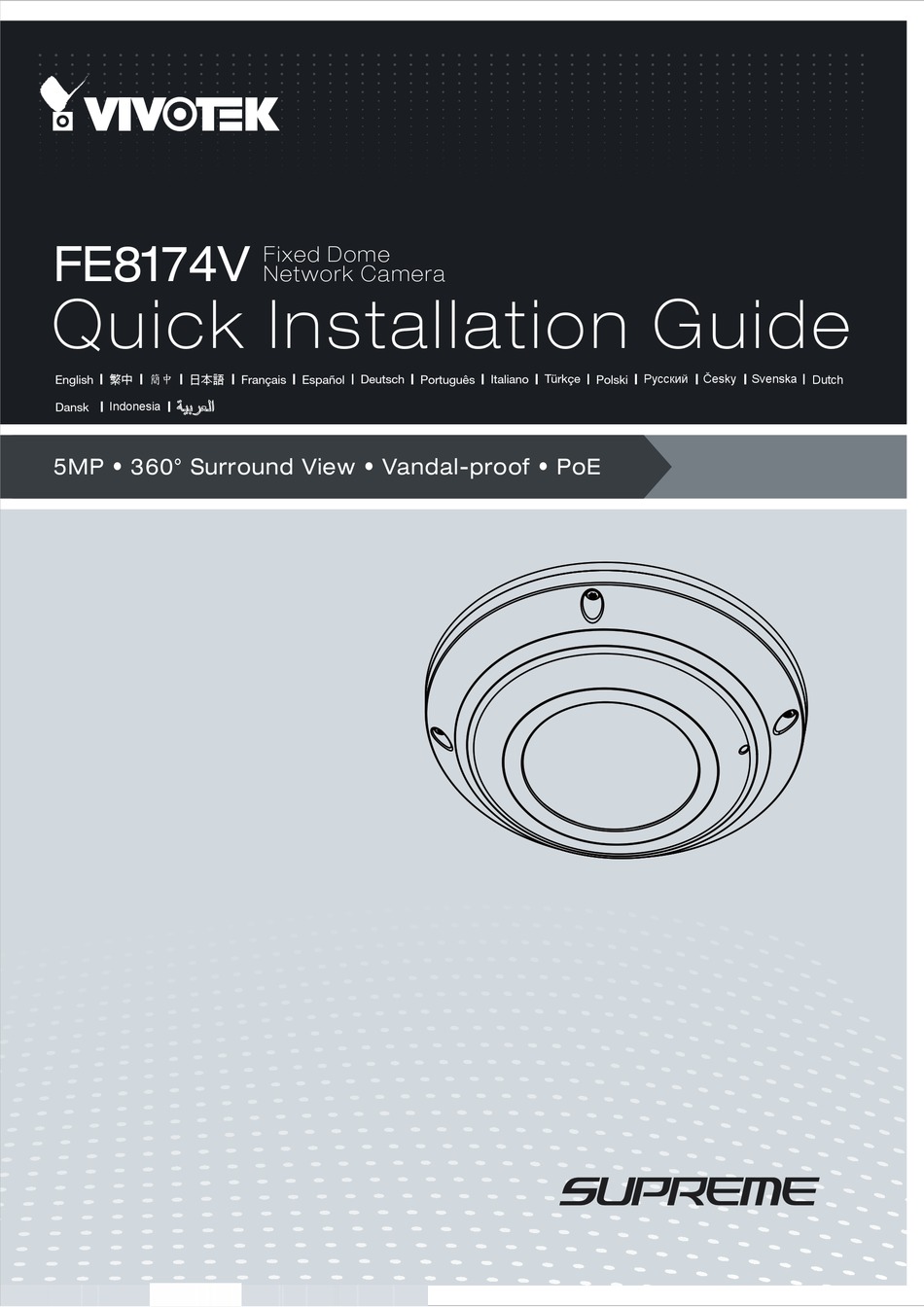

- Seite 1 FE8174V Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska Dutch 繁中 簡中 日本語 Deutsch Italiano Türkçe English Français Español Português Polski Indonesia Dansk 5MP • 360° Surround View • Vandal-proof • PoE...
-
Seite 2: Warnung Vor Der Installation
Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Keine Fremdkörper, z. B. Nadeln, in Netzwerkkamera nicht fallen lassen. die Netzwerkkamera einführen. Packungsinhalt kontrollieren FE8174V Befestigungsplatte / Schraubendreher Ausrichtungsaufkleber Schrauben / Feuchtigkeitsabsorber / Doppelseitiges Klebeband / Gummidichtung / Gummi- Unterlegscheibe Für Montageplatte Für Kamerabasis... -
Seite 3: Beschreibung Der Teile
Beschreibung der Teile Innere Ansicht Unterlegscheibe für Internes Mikrofon (B) Linse Federscheibe (A) Richten Sie (B) an (A) aus, wenn Sie die obere Abdeckung anbringen Steckerstift (J6) Ethernet 10/100 RJ45 Buchse Steckerstift (J7) Status LEDs Rückstellungsschalter MicroSD/SDHC/SDXC Kartensteckplatz DE - 56... -
Seite 4: Hardwareinstallation
Außenansicht Vandalismussicheres IP66 Dome Gehäuse Integriertes Mikrofon WICHTIG: Notieren Sie sich die MAC-Adresse, bevor Sie 083236 die Kamera installieren. Hardwareinstallation Verwenden Sie zunächst den beiliegenden Schraubendreher, um die vier Schrauben zu lösen und die Kuppelabdeckung von der Kamerabasis abzunehmen. Folgen Sie anschließend den unten ste- henden Schritten, um die Kamera entweder an einer Decke oder einer Wand zu befestigen. - Seite 5 Anschluss des RJ45 Ethernetkabels RJ45 Kabelabmessung (Einheit: mm) Empfohlene Kabeldicke: 24AWG (0,51mm) Zusammenbau Gummidichtungsstecker 1. Bohren Sie ein Loch in den Gummidich- tungsstecker und führen Sie das Ethernetk- abel durch die Öffnung. 2. Streifen Sie die Ummantelung des Ether- netkabels ab. 3.
- Seite 6 Decken/Wandmontage ohne Montageplatte (Wählen Sie diesen Montagetyp, wenn Sie die Kabel an der Unterseite der Kamera einführen möchten) 1. Bringen Sie den beiliegenden Aufkleber für die Kamerabasis an der Decke/Wand an. 2. Verwenden Sie die drei Kreise auf dem Aufkleber und bohren Sie drei Führungslöcher in die Decke.
- Seite 7 Decken/Wandmontage mit Montageplatte (Wählen Sie diesen Montagetyp, wenn Sie die Kabel an der Seite der Kamera einführen möchten) 1. Bringen Sie den beiliegenden Aufkleber für die Montageplatte an der Decke/Wand an. 2. Verwenden Sie die drei Kreise auf dem Aufkleber und bohren Sie drei Führungslöcher in die Decke.
-
Seite 8: Netzwerkverwendung
Sie können auch die diagonalen, mit A, B oder C markierten Öff- nungen an der Halteplatte verwenden, um die Kamera an einen Standard 4 Zoll Abzweigkasten anzubringen. Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Schließen Sie das RJ45 Ethernetkabel an einen Schalter an. 2. - Seite 9 Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetka- bel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ether- netkabels. HINWEIS: 1.
-
Seite 10: Ip-Adresse Zuweisen
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt... - Seite 11 AR - 168...
- Seite 12 P/N:625023300G Rev.: 1.0 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved.
