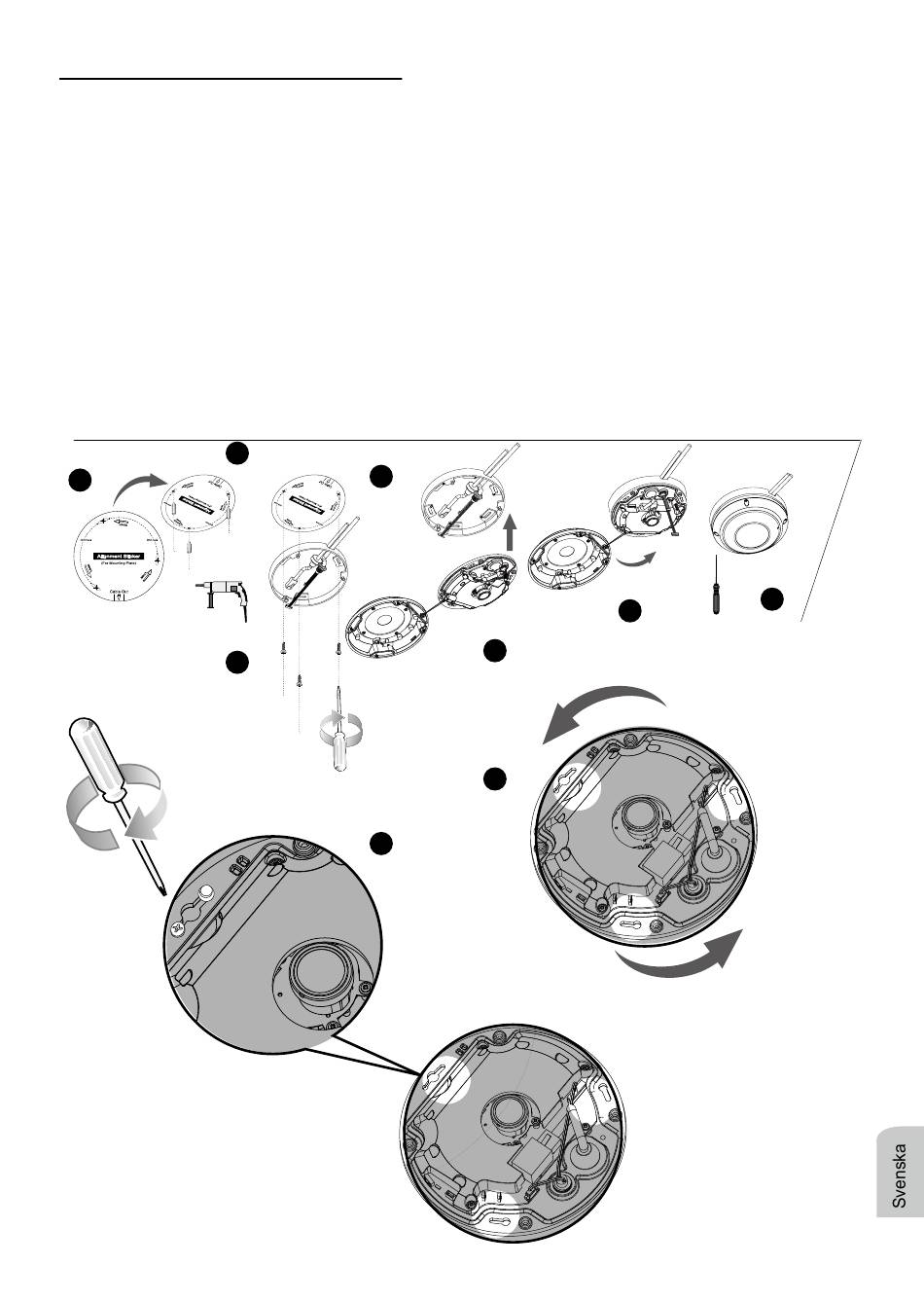

Tak-/väggmontering med fästplatta
(Välj detta monteringssätt om du önskar föra in kablarna från sidan)
1. Fäst den medföljande borrmallen för den medföljande fästplattan på taket/väggen.
2. Borra tre hål på de markerade platserna. Sätt de tre medföljande plastpluggarna i hålen.
3. Arrangera och för in kablarna genom fästplattans sida.
4. Fäst fästplattan på taket/väggen med tre medföljande skruvar.
5. Anslut Ethernet-kabeln till uttaget.
6. Anslut två vita samlingskopplingar till J12- och J7-kontakterna.
7. Placera kamerafästet på fästplattan och vrid moturs som visas i (bild 7-1). Fäst därefter kamer-
afästet med den medföljande skruven. (bild 7-2)
8. Du kommer att hitta en kiselgel påse fäst på kupol höljet. Byt ut kiselgel som ingår i kameran
med den som transporterades inom tillbehörspåsen.
9. Montera övre locket.
10. Dra fast de fyra skruvarna med den medföljande skruvmejseln. Säkerställ att kamerans samt-
liga delar är säkert monterade.
1
2
3
4
7-2
7
7-1
SW - 123
10
9
