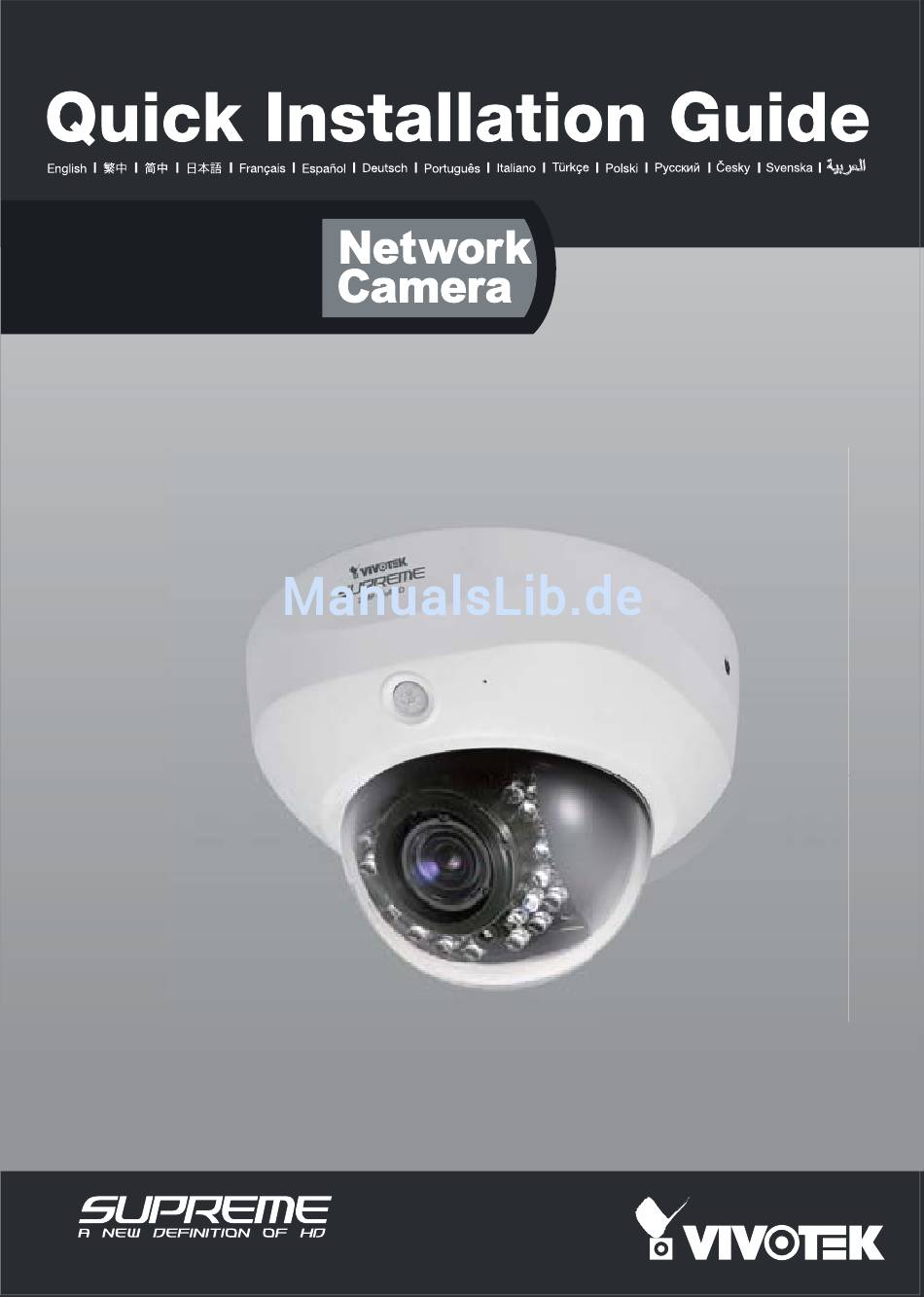

FD8162
2 MP
PIR
Focus Assist

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vivotek FD8162 Supreme

  • Seite 1 FD8162 2 MP Focus Assist • •...
  • Seite 2: Warnung Vor Der Installation

    Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera nass oder feucht geworden sein sollte, abschalten. schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
  • Seite 3 Netzwerkkamera nur auf feste Netzwerkkamera bei Gewittern nicht Unterlagen abstellen. anfassen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. DE - 68...
  • Seite 4: Packungsinhalt Kontrollieren

    Packungsinhalt kontrollieren FD8162 Ausrichtungsaufkleber T10 Torx-Schraubendreher / Software-CD Schrauben / Plastikdübel Kurzinstallationsanleitung / Netzteil (Optional) Garantiekarte DE - 69...
  • Seite 5: Beschreibung Der Teile

    Beschreibung der Teile Lichtsensor Kamera Vorderansicht Schwarze Abdeckung Linse IR LEDs (18 Stück, effektiv bis zu 15 m) (18 Stück, effektiv bis zu 15 m) (18 Stück, effektiv bis zu 15 m) (18 Stück, effektiv bis zu 15 m) (18 Stück, effektiv bis zu 15 m) Fokusassistent- Taste Integriertes...
  • Seite 6: Hardwareinstallation

    Hardwareinstallation Seitenansicht Draufsicht Stellen Sie vor der Installation der Kamera sicher, dass der integrierte PIR (Passiver Infrarotsensor) in den Bereich von Interesse gerichtet werden kann, in dem möglicherweise eingedrungen wird. (Die Empfindlichkeit des PIR Sensors hängt von der Objektgröße und Temperaturunterschieden zwischen dem Objekt und der Hintergrundumgebung ab.) Verwenden Sie den beiliegenden T10 Torx-Schraubendreher, um die Schrauben an den Seiten...
  • Seite 7: Ethernet-Switch

    Wandbefestigung Deckenbefestigung 1. Bringen Sie den Aufkleber an der Decke/Wand an. 2. Bohren Sie durch die beiden Kreise des Aufklebers zwei Löcher in die Decke/Wand. 3. Die Netzwerkkamera kann mit dem Kabel durch die Decke/Wand oder von der Seite her montiert werden. Wenn Sie das Kabel durch die Decke/Wand führen möchten, bohren Sie eine Kabelöffnung A wie in der oberen Abbildung gezeigt.
  • Seite 8: Power Over Ethernet (Poe)

    Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten.
  • Seite 9: Ip-Adresse Zuweisen

    Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerk- kameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Se- riennummer auf dem Verpackungsetikett, um eine Verwaltungssitzung mit der Netzwerk- kamera im Browser zu öffnen.
  • Seite 10 Betriebsfertig 1. Eine Browsersitzung mit der Netzwerkkamera sollte wie unten abgebildet angezeigt werden. 2. Sie sollten das Live-Video der Kamera sehen. In einer Umgebung mit mehreren Kameras können Sie auch die 32-Kanal Aufnahmesoftware von der Software-CD installieren. Weitere Informationen zur Installation erhalten Sie in den entsprechenden Dokumenten. Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD.
  • Seite 11: Objektiv Einstellen

    Objektiv einstellen Stellen Sie das Kameraobjektiv, ausgehend vom empfangenen Live-Bild, auf den gewünschten Ansichtswinkel ein: 1. Drehen Sie das Objektivmodul nach links und rechts. 2. Lösen Sie die Neigungseinstellungsschrauben an beiden Seiten der Kamera und drehen Sie das Linsenmodul dann nach oben und unten. Ziehen Sie die Schrauben nach Abschluss wieder fest.
  • Seite 12 Abschluss 1. Richten Sie die Öffnungen an der Innenseite der schwarzen Abdeckung an den Nieten an der Seite des Objektivs aus und befestigen Sie anschließend die schwarze Abdeckung. 2. Wenn Sie das Kabel durch die Decke/Wand führen möchten, legen Sie die Kabel du- Wenn Sie das Kabel durch die Decke/Wand führen möchten, legen Sie die Kabel du- rch die Kabelöffnung A (nicht abgebildet).
