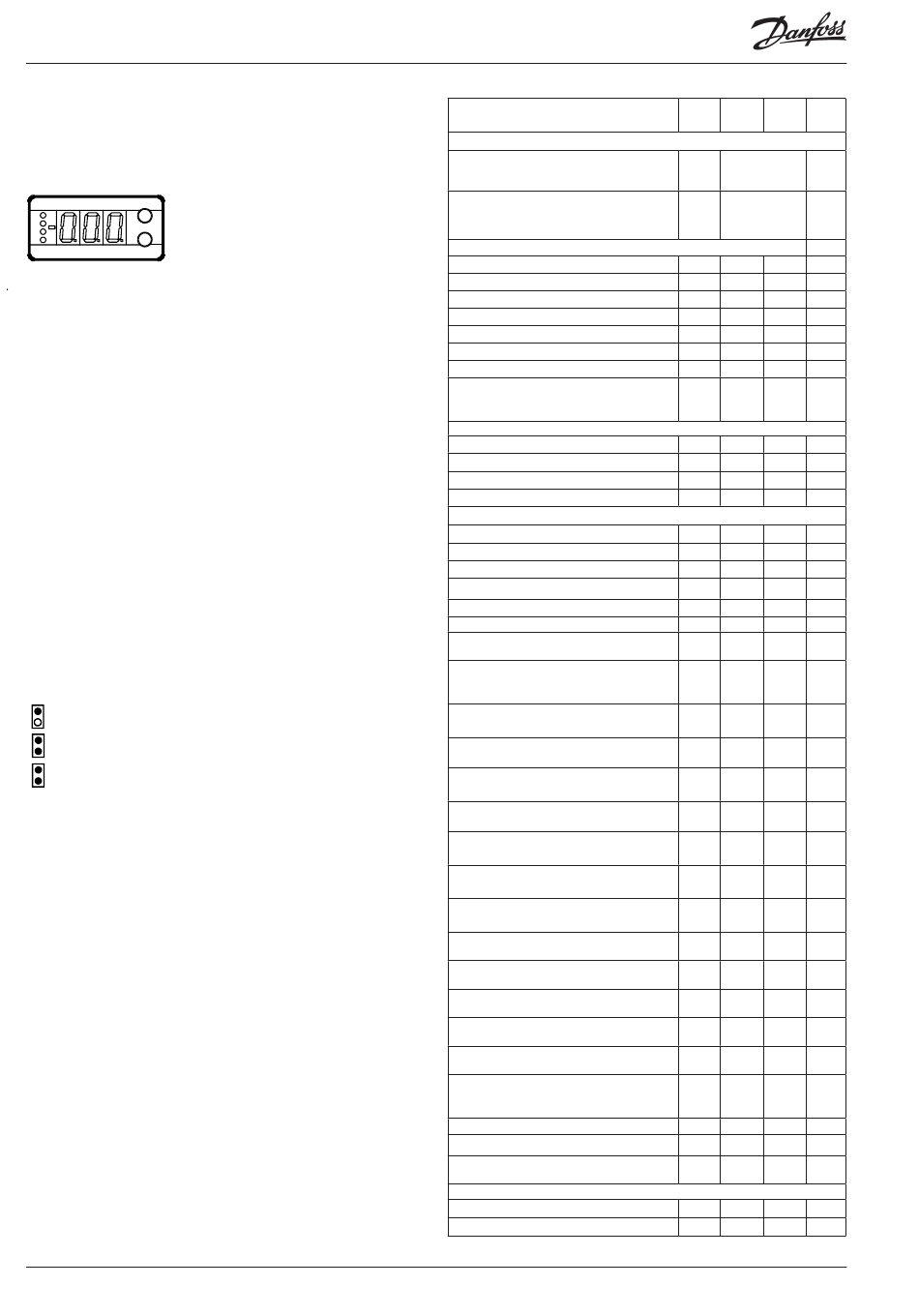

Betjening
Display
Værdierne bliver vist med tre cifre, og med en indstilling kan du
bestemme, om temperaturen skal vises i °C eller i °F.
(Tryk i bar eller psig.)
Lysdioder på fronten
Der er lysdioder på fronten, som vil lyse, når den tilhørende funk-
tion er aktiveret.
Den øverste lysdiode vil angive, når ventilen bevæger sig mod en
større åbningsgrad.
Den næste lysdiode vil angive, når ventilen bevæger sig mod en
mindre åbningsgrad.
Den tredie vil angive, når termostaten kalder på køling.
Alle lysdioder vil blinke, når der er en fejl i reguleringen.
I denne situation kan du kalde fejlkoden frem på displayet og
udkoble alarmen ved et kortvarigt tryk på den øverste knap.
Knapperne
Når du vil ændre en indstilling, vil de to knapper give en højere el-
ler en lavere værdi alt efter hvilken knap, du trykker på. Men før du
kan ændre værdien, skal du have adgang ind i menuen. Det får du
ved at trykke på den øverste knap i et par sekunder – så kommer
du ind i rækken med parameterkoder. Find den parameterkode
du vil ændre, og tryk så på begge knapper samtidig. Når du har
ændret værdien, gemmer du den nye værdi ved igen at trykke på
begge knapper samtidig.
Eller kort:
Giver adgang til menuen (eller udkoble en alarm)
Giver adgang til at ændre
Gemmer en ændring.
Eksempler på betjening
Indstille setpunkt for termostaten
1. Tryk på begge knapper samtidig
2. Tryk på en af knapperne og vælg den nye værdi
3. Tryk igen på begge knapper for at afslutte indstillingen.
Indstille en af de øvrige menuer
1. Tryk på den øverste knap til der vises en parameter
2. Tryk på en af knapperne og find hen til den parameter, du vil
indstille
3. Tryk på begge knapper samtidig indtil værdien for parameteren
vises
4. Tryk på en af knapperne og vælg den nye værdi
5. Tryk igen på begge knapper for at afslutte indstillingen.
Fabriksindstilling
Hvis du får behov for at vende tilbage til de fabriksindstillede værdier, kan det ske
således:
- Afbryd forsyningsspændingen til regulatoren
- Hold begge knapper inde samtidig med at du igen tilslutter forsyningsspændingen.
*) Benyttes kun, hvis der også vælges termostatfunktion (r14=1).
**) Displayet på regulatoren kan kun vise 3 cifre, men indstillingsværdien er 4 cifre.
Kun de 3 mest betydende vises. Dvs. at en visning på fx. 250 vil give en indstilling
på 2500.
4
DANSK
Instructions RI8HA652 © Danfoss 11/2006
Menuoversigt
Funktion
Normalbillede
Viser den aktuelle overhedning / åbningsgrad
/ temp.
Visningen defineres i o17
Hvis du vil se ekspansionsventilens aktuelle
åbningsgrad, skal du trykke kortvarigt (1s) på
den nederste knap. Visningen defineres i o17
Reference
Indstil det ønskede setpunkt for termostaten
Differens
Enheder (0=°C+bar /1=°F+psig)
Eksternt bidrag til referencen
Korrektion af signalet fra S2
Korrektion af signalet fra S3
Start / stop af kølingen
Termostatfunktionen defineres
(0= ingen termostatfunktion,
1=On/off-termostat)
Alarm
Øvre afvigelse (over temperaturindstillingen)
Nedre afvigelse (under temperaturindstillingen) A02 *
Alarmforsinkelse
Batteriovervågning
Reguleringsparametre
P: Forstærkningsfaktor Kp
I: Integrationstid Tn
D: Differentiationstid Td (0 = off )
Max. værdi for overhedningsreferencen
Min. værdi for overhedningsreferencen
MOP (max = off )
Signalsikkerhed ved opstart. Tid for sikkerhed.
Bør kun ændres af instrueret personale.
Signalsikkerhed ved opstart - Åbningsgradens
startværdi. Bør kun ændres af instrueret
personale.
Stabilitetsfaktor for regulering af overhednin-
gen. Bør kun ændres af instrueret personale
Dæmpning af forstærkningen omkring referen-
cen. Bør kun ændres af instrueret personale
Forstærkningsfaktor for overhedningen.
Bør kun ændres af instrueret personale
Definition af overhedningsreguleringen.
1=MSS, 2=LOADAP
Værdi for min. overhedningsreference ved
belastninger under 10%
Max. åbningsgrad.
Bør kun ændres af instrueret personale
"n37" til "n42" er tilpasset ventil type ETS 50, og bør
kun ændres ved brug af anden ventil.
Antal step fra 0-100% åbningsgrad (x10)
(ETS 50 = 263. ETS 100 = 353)
Antal step pr. sekund
Kompensering af spindelslør ved ventilens
lukkepunkt
Kompensering af spindelslør i reguleringsom-
rådet
Ventilens tilstand ved afbrudt forsynings-
spændingen: 1=NC, 2=NO (special application)
Kompensering af spindelsløret i lukkepunktet
skal ske ved: 1=når ventilen åbner, 2=når
ventilen lukker
Dæmpningsfaktor for indre sløjfe
Integrationstid for indre sløjfe (TnT0)
Sikkerhedsværdi for nedre temperaturdifference
for indre sløjfe.
Diverse
Regulatorens adresse
On/off omskifter (service-pin meddelelse)
SW =1.2x
Para-
Fab.
Min.
Max.
meter
indstil.
-
K
-
%
- *
-60°C
50°C
3.0
r01 *
0.1 K
20.0 K
2.0
r05
0
1
0
r06
-50 K
50 K
0..0
r09
-10.0 K 10.0 K
0.0
r10
-10.0 K 10.0 K
0.0
r12
OFF
On
On
r14
0
1
0
A01 *
3 K
20 K
5
1 K
10 K
3
A03 *
0 min.
90 min. 30
A34
Off
On
Off
n04
0.5
20
3.0
n05
30 s
600 s
120
n06
0 s
90 s
0
n09
2 K
30 K
10
n10
1 K
12 K
4
n11
0.0 bar 20 bar
20
n15
0 sek.
90 sek
0
n17
0%
100%
0
n18
0
10
5
n19
0.2
1.0
0.3
n20
0.0
10.0
0.4
n21
1
2
1
n22
1 K
15 K
2
n32
0 %
100 %
100
000
5000
n37
263
stp**
stp **
300
n38
10 stp/s
250
stp/s
n39
0 stp
100 stp 50
n40
0 stp
100 stp 100
n41
1
2
1
n42
1
2 stp
1
n43
0,1
1
0.4
n44
10 s
120 s
30
n45
1 K
20 K
3.0
o03*** 0
119
0
o04*** -
-
-
EKC 316A
