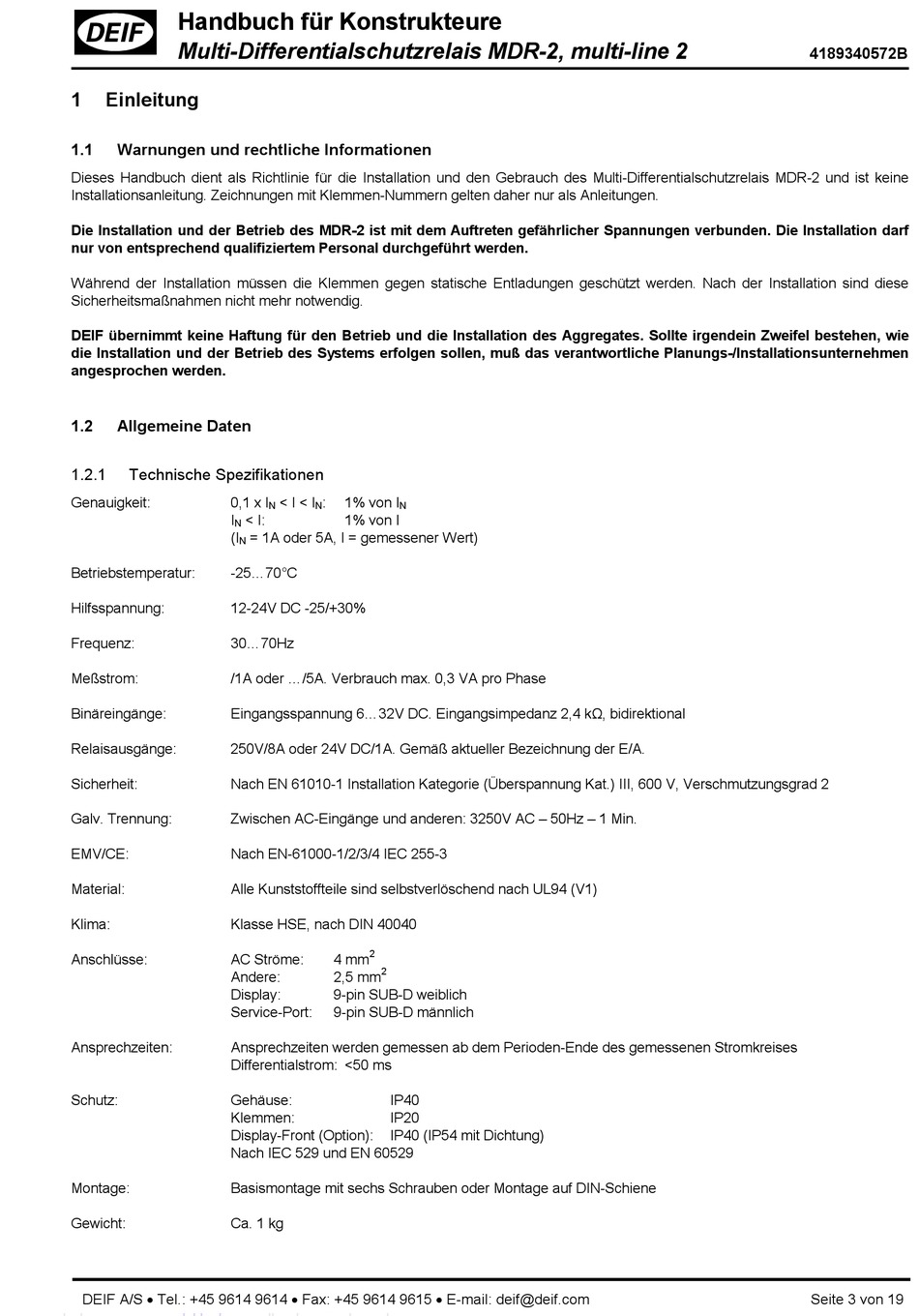

Handbuch für Konstrukteure
Multi-Differentialschutzrelais MDR-2, multi-line 2
1
Einleitung
1.1
Warnungen und rechtliche Informationen
Dieses Handbuch dient als Richtlinie für die Installation und den Gebrauch des Multi-Differentialschutzrelais MDR-2 und ist keine
Installationsanleitung. Zeichnungen mit Klemmen-Nummern gelten daher nur als Anleitungen.
Die Installation und der Betrieb des MDR-2 ist mit dem Auftreten gefährlicher Spannungen verbunden. Die Installation darf
nur von entsprechend qualifiziertem Personal durchgeführt werden.
Während der Installation müssen die Klemmen gegen statische Entladungen geschützt werden. Nach der Installation sind diese
Sicherheitsmaßnahmen nicht mehr notwendig.
DEIF übernimmt keine Haftung für den Betrieb und die Installation des Aggregates. Sollte irgendein Zweifel bestehen, wie
die Installation und der Betrieb des Systems erfolgen sollen, muß das verantwortliche Planungs-/Installationsunternehmen
angesprochen werden.
1.2
Allgemeine Daten
1.2.1
Technische Spezifikationen
Genauigkeit:
0,1 x I
I
N
(I
N
Betriebstemperatur:
-25...70°C
Hilfsspannung:
12-24V DC -25/+30%
Frequenz:
30...70Hz
Meßstrom:
/1A oder .../5A. Verbrauch max. 0,3 VA pro Phase
Binäreingänge:
Eingangsspannung 6...32V DC. Eingangsimpedanz 2,4 kΩ, bidirektional
Relaisausgänge:
250V/8A oder 24V DC/1A. Gemäß aktueller Bezeichnung der E/A.
Sicherheit:
Nach EN 61010-1 Installation Kategorie (Überspannung Kat.) III, 600 V, Verschmutzungsgrad 2
Galv. Trennung:
Zwischen AC-Eingänge und anderen: 3250V AC – 50Hz – 1 Min.
EMV/CE:
Nach EN-61000-1/2/3/4 IEC 255-3
Material:
Alle Kunststoffteile sind selbstverlöschend nach UL94 (V1)
Klima:
Klasse HSE, nach DIN 40040
Anschlüsse:
AC Ströme:
Andere:
Display:
Service-Port:
Ansprechzeiten:
Ansprechzeiten werden gemessen ab dem Perioden-Ende des gemessenen Stromkreises
Differentialstrom: <50 ms
Schutz:
Gehäuse:
Klemmen:
Display-Front (Option):
Nach IEC 529 und EN 60529
Montage:
Basismontage mit sechs Schrauben oder Montage auf DIN-Schiene
Gewicht:
Ca. 1 kg
DEIF A/S Tel.: +45 9614 9614 Fax: +45 9614 9615 E-mail: deif@deif.com
< I < I
:
1% von I
N
N
N
< I:
1% von I
= 1A oder 5A, I = gemessener Wert)
2
4 mm
2
2,5 mm
9-pin SUB-D weiblich
9-pin SUB-D männlich
IP40
IP20
IP40 (IP54 mit Dichtung)
4189340572B
Seite 3 von 19
