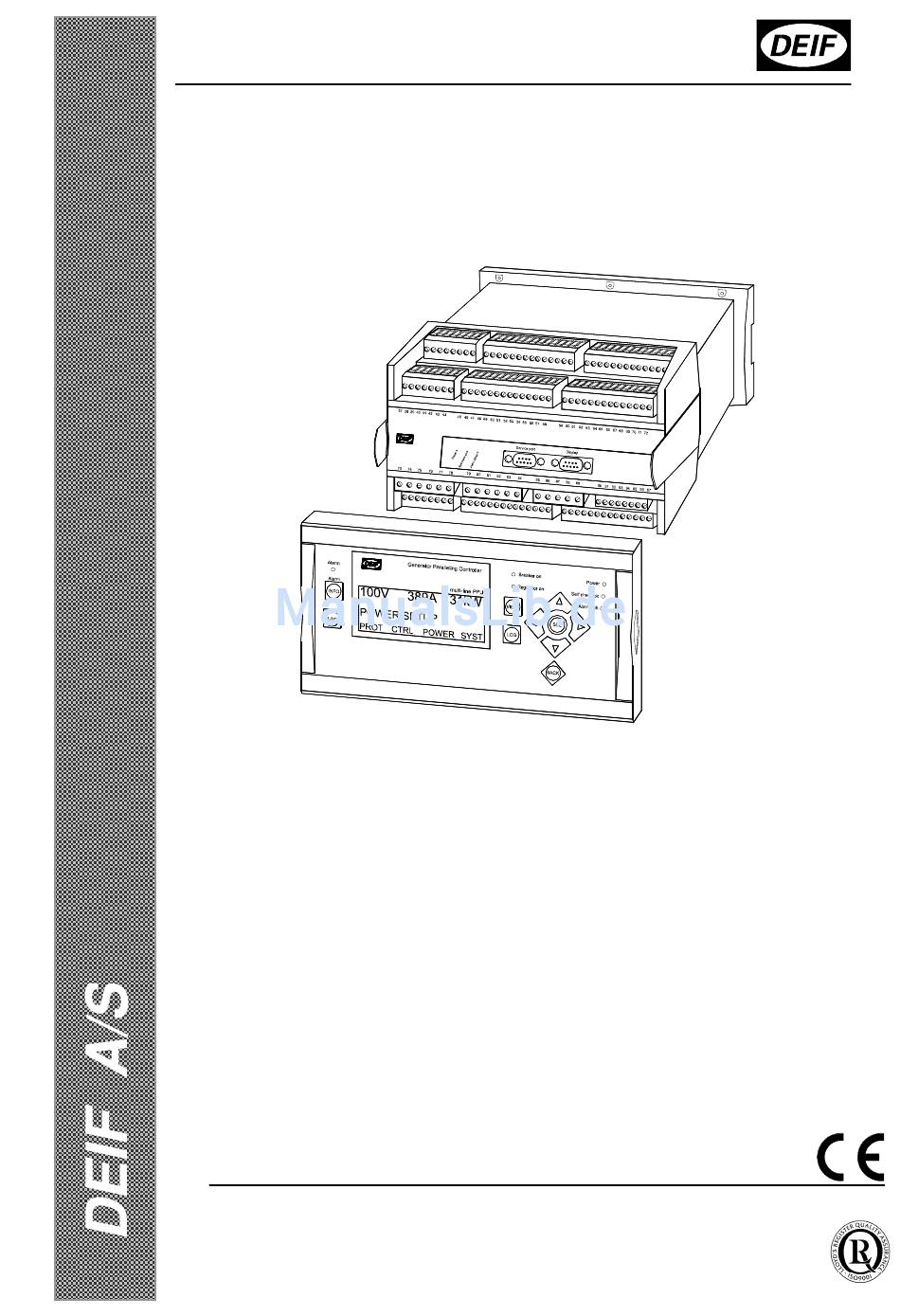

Kurzanleitung Display
multi-line 2
4189340253B (D)
Kurzanleitung Display
•
Dies ist eine Anleitung für den täglichen Gebrauch. In der
Kurzanleitung
Informationen über die Anwendung des multi-line 2 Displays.
Außerdem gibt es wichtige Informationen für den täglichen
Gebrauch und eine einfache Fehlersuche.
•
Für detailliertere Information, Programmierung und E/A-
Liste siehe multi-line 2 Dokumentation auf CD-ROM oder in
Papierform.
DEIF A/S
Frisenborgvej 33, DK-7800 Skive Fax:
Dänemark
Display
finden
Tel.:
E-mail: deif@deif.com
Sie
die
erforderlichen
(+45) 9614 9614
(+45) 9614 9615
Werbung
Verwandte Anleitungen für Deif multi-line 2
Inhaltszusammenfassung für Deif multi-line 2
- Seite 1 Informationen über die Anwendung des multi-line 2 Displays. Außerdem gibt es wichtige Informationen für den täglichen Gebrauch und eine einfache Fehlersuche. • Für detailliertere Information, Programmierung und E/A- Liste siehe multi-line 2 Dokumentation auf CD-ROM oder in Papierform. DEIF A/S Tel.: (+45) 9614 9614...
- Seite 2 Basisgerätes aufgesteckt oder über ein Displaykabel angeschlossen werden. Startfenster Dieses Fenster erscheint, wenn im Einstellungsmenü die Taste BACK dreimal gedrückt wird, oder wenn das multi-line 2 in Betrieb gesetzt wird. Vom Viewmenü aus erscheint dieses Fenster, wenn der Cursor unter V3 plaziert ist. Beispiel Startfenster, PPU: Erste Zeile im Display Betriebszustand.
- Seite 3 Kurzanleitung Display, multi-line 2 Einstellmenü Dieses Menü ist für Programmierzwecke und den täglichen Gebrauch gedacht. In das Menü vom Startfenster aus durch Auswahl von EINST. gehen. Man kann zum Startfenster zurückkehren, indem die Taste BACK dreimal gedrückt wird. Erste Zeile im Display (Täglicher Gebrauch) Die erste Zeile zeigt Generator- und Sammelschienenwerte an.
- Seite 4 Funktion ist aktiviert, und der Motor steht. Statusrelais ist angezogen, und das Gerät ist in Betrieb. Regulator on: Startsync.-/Steuereingang ist eingeschaltet, Regelung ist aktiv. Seite 4 von 11 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com...
- Seite 5 Kurzanleitung Display, multi-line 2 Anzeigen am multi-line 2 Basisgerät Sperreingang ist eingeschaltet, oder die “auto. det. run” Funktion ist aktiviert und der Motor steht. Statusrelais ist angezogen, und das Gerät ist in Betrieb. Hilfsversorgung ist angelegt. 4189340253B (D)
- Seite 6 Ändert Messungen in Zeile zwei des Einstellungsmenüs, springt durch die Menüs und ändert die Einstellungen. BACK: Springt im Menü eine Stufe rückwärts (zur vorherigen Anzeige). Cursor nach rechts. Seite 6 von 11 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com...
- Seite 7 Kurzanleitung Display, multi-line 2 Menüführung Die Führung durch die Menüs beginnt in der vierten Zeile des Displays und geschieht mit den Tasten SEL, und BACK. Einstellmenüsystem Folgendes dient als Beispiel. Alle Menüs funktionieren auf dieselbe Weise. In der vierten Zeile des Einstellungsmenüs läßt sich durch Verschieben der Unterstreichung mit den Tasten ein Untermenü...
- Seite 8 Keine Komm. zum Basisgerät: Die Displayverbindung prüfen. Andere Alarme: Bei anderen Alarmen bitte im “Designers Reference Handbook” nachsehen oder die Schutzeinstellung im Display aufrufen. Seite 8 von 11 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com...
- Seite 9 Kurzanleitung Display, multi-line 2 Servicemenü Das Servicemenü liegt außerhalb der Menüstruktur und kann nur mit der Taste JUMP erreicht werden. Dieses Menü kann für Fehlersuche angewendet werden, und alle Zeitgeberfunktionen und Zustände der digitalen Eingänge und digitalen Ausgänge werden angezeigt.
- Seite 10 Gewünschte Sprache mit den Tasten auswählen und mit SEL bestätigen. Wenn innerhalb von 3 Minuten das Display nicht betätigt wurde, ist eine neue Passworteingabe erforderlich. Seite 10 von 11 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com...
- Seite 11 Kurzanleitung Display, multi-line 2 Passworteinstellung Die Passworteinstellung liegt außerhalb der Menüstruktur und kann nur mit der Taste JUMP erreicht werden. Bitte beachten: Das neue Passwort notieren. Falls Sie dieses vergessen, wird es nicht möglich sein, in die Menüs zu kommen.
