2.1.3. Obere Seite
LAN Port 1-4
WAN
M1
2.1.4. Linke Seite
1. Power
2. Switch
2.2. Aufstellung des SMC7004BR
Der SMC7004BR kann an jedem beliebigen Ort in Ihrem Büro oder Haus aufgestellt
werden. Sie benötigen keine spezielle Verdrahtung oder Kühlungsvorrichtung.
Folgende Richtlinien sollten Sie dennoch beachten :

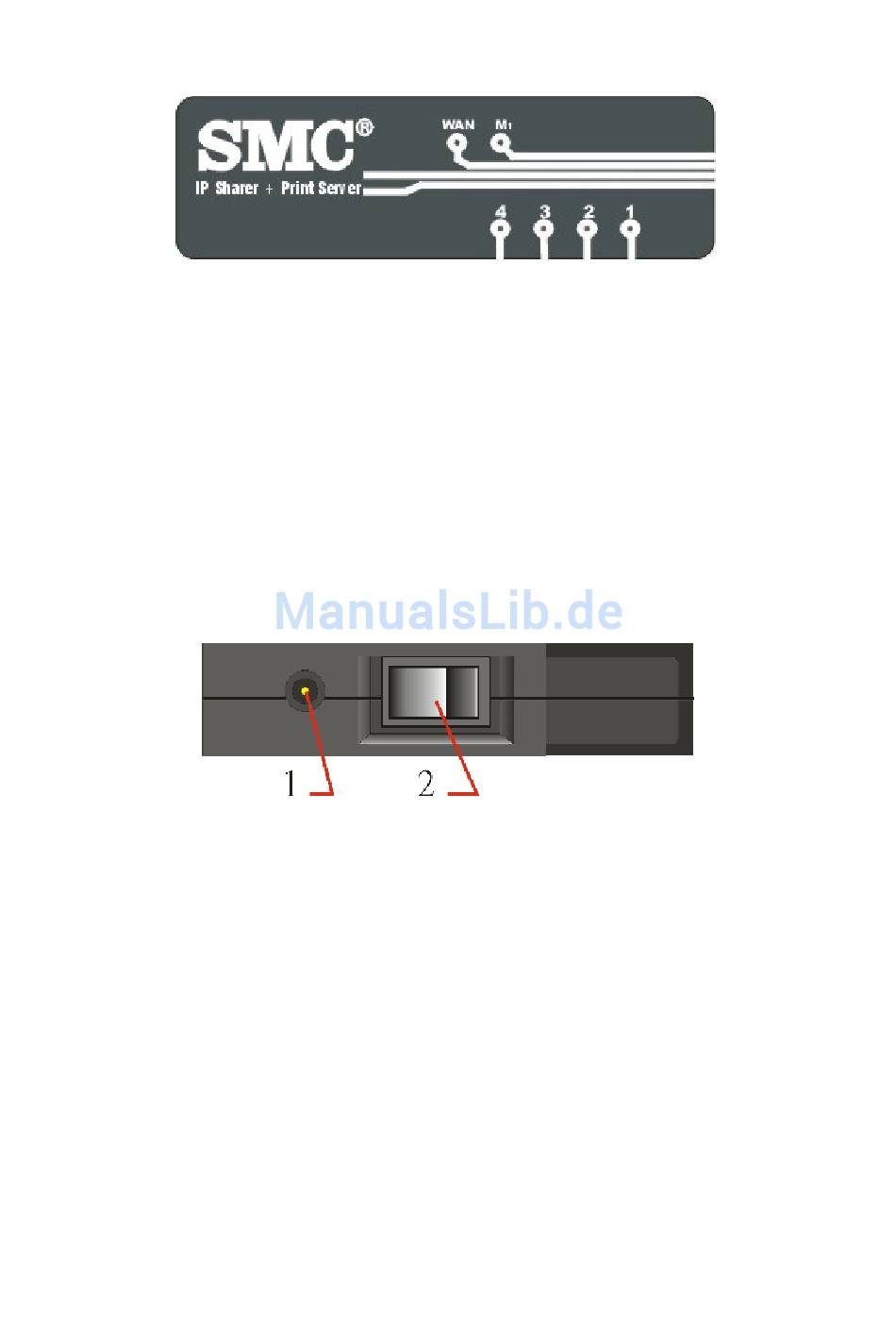

Abbildung 2-3 obere Seite
Kontrollanzeige LAN Port, Grün. Die LED blinkt wenn der LAN Port
Daten versendet oder empfängt.
Kontrollanzeige WAN Port, Grün. Die LED blinkt wenn der WAN
Port Daten versendet oder empfängt.
Kontrollanzeige Systemstatus, Orange. M1 blinkt jede Sekunde
und zeigt somit an, dass das System fehlerfrei arbeitet.
Abbildung 2-4 linke Seite
Anschluss für das im Zubehör enthaltene Netzteil.
(Achtung : Netzteil DC 5V/1A. Ein falsches Netzteil kann Schaden
verursachen)
EIN/AUS Schalter
-7-
