EZ Breitband DSL Router
Die von SMC gelieferten Informationen galten bei Drucklegung als genau und zuverlässig
SMC übernimmt jedoch keine Verantwortung für deren Verwendung oder für
Verletzungen von Patenten oder anderen Rechten Dritter, die sich evtl. aus deren Verwendung
ergeben könnten. Es wird keine Lizenz stillschweigend oder anderweitig für evtl. Patente
von SMC gewährt. SMC behält sich vor, technische Daten jederzeit, ohne vorherige Ankündigung
SMC7004BR
Handbuch
Copyright © 2000 by
SMC Networks, Inc.
6 Hughes, Irvine, CA 92618
Alle Rechte vorbehalten
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMC SMC7004BR

Inhaltszusammenfassung für SMC SMC7004BR

  • Seite 1 Verletzungen von Patenten oder anderen Rechten Dritter, die sich evtl. aus deren Verwendung ergeben könnten. Es wird keine Lizenz stillschweigend oder anderweitig für evtl. Patente von SMC gewährt. SMC behält sich vor, technische Daten jederzeit, ohne vorherige Ankündigung Copyright © 2000 by SMC Networks, Inc.
  • Seite 2 Warenzeichen (Trademarks) : SMC ist ein eingetragenes Warenzeichen; und SMC7004BR ist eingetragenes Warenzeichen der SMC Networks, Inc. Alle anderen in diesem Handbuch genannten Firmennamen und Produkte sind Warenzeichen oder registrierte Handelsmarken der jeweiligen Firmen. FCC Interferenzerklärung: Diese Beschränkungen wurden entworfen um einen angemessenen Schutz gegen eine Hochfrequenzstörung innerhalb einer gewerblich genutzten Umgebung zu gewährleisten.

  • Seite 3: Inhaltsverzeichnis

    2.3. Inbetriebnahme......................8 Kapitel 3 Netzwerkeinstellungen und Software Installation..........10 3.1 Die richtige Konfiguration Ihrer Netzwerkeinstellungen........10 3.2 Installation der Software..................11 Kapitel 4 Konfiguration SMC7004BR.................. 14 4.1 Start und Anmeldung....................14 4.2 Status........................15 4.3 Toolbox ........................16 4.4 Primary Setup ......................17 4.5 DHCP Server......................
  • Seite 4 Anhang A: Console Mode....................29 Anhang B: TCP/IP Konfiguration für Windows 95/98 ............30 B.1 Installation des TCP/IP Protokols in den PC............30 B.2 Setting TCP/IP Protocol für die SMC7004BR............ 31...

  • Seite 5: Kapitel 1 Einführung

    Kapitel 1 Einführung Herzlichen Glückwunsch zum Kauf eines SMC7004BR. Dieses Produkt ist speziell für den Bedarf kleiner Büros oder Heimbüros entworfen. Es stellt Ihnen eine komplette SOHO Lösung für das Surfen im Internet und für das verteilen von Ressourcen. Schritt für Schritt Anweisungen machen die Installation einfach. Bitte lesen Sie dieses Handbuch komplett, bevor Sie dieses Produkt installieren und benutzen.

  • Seite 6: Lieferumfang

    - Erlaubt jedem angeschlossenen Computer kompletten Zugang zum Internet; wird ge- nutzt wenn die Funkion Sensing Tunnel im Menü Special Applications nicht korrekt arbeitet 1.2 Lieferumfang SMC7004BR Breitband Router Installations CD Power Adapter l 2 Stk. CAT-5 UTP Ethernet Kabel...

  • Seite 7: Kapitel 2 Installationsanleitung

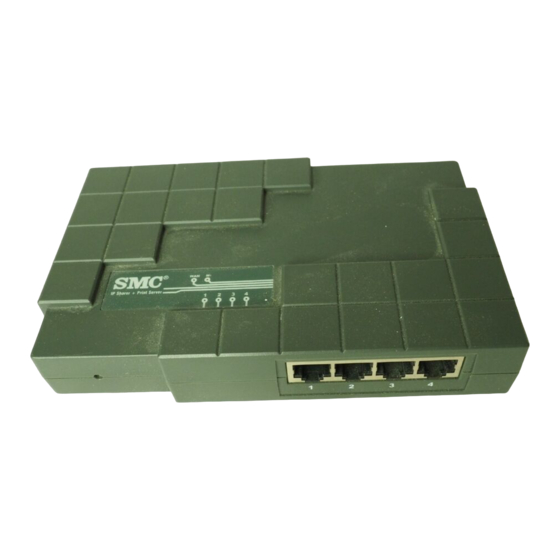

    Kapitel 2 Installationsanleitung 2.1. Ansicht 2.1.1. Vorderansicht Abbildung 2-1 Vordere Ansicht 1 - 4 Sockel mit LAN Anschlußsteckern (RJ-45). Hier schließen Sie Ihre Endgeräte an das lokale Netzwerk an (Adapter, Hub oder Switch) 2.1.2. Hintere Ansicht Abbildung 2-2 hintere Ansicht PRINT Parallele Schnittstelle (25-pins D-type weibl.

  • Seite 8: Aufstellung

    (Achtung : Netzteil DC 5V/1A. Ein falsches Netzteil kann Schaden verursachen) 2. Switch EIN/AUS Schalter 2.2. Aufstellung des SMC7004BR Der SMC7004BR kann an jedem beliebigen Ort in Ihrem Büro oder Haus aufgestellt werden. Sie benötigen keine spezielle Verdrahtung oder Kühlungsvorrichtung. Folgende Richtlinien sollten Sie dennoch beachten :...

  • Seite 9: Hardware Installation

    Sie das Produkt mit Ihrem Kabel- DSL- Anschluss oder Ethernet Backbone verbinden können. Abbildung 2-6 illustriert eine WAN Verbindung. 3. Verbindung der SMC7004BR mit Ihrem Drucker : bitte nutzen Sie das Druckerkabel um den Drucker mit diesem Produkt zu verbinden.
  • Seite 10 Stecken Sie das Stromkabel in die Steckdose und drücken Sie den An Knopf. Der SMC7004BR startet automatisch eine Selbsttest Phase. Wenn sich das Gerät in dieser Phase befindet leuchtet die M1 LED ca. 5 Sek., dann blinkt sie drei Mal auf um anzuzeigen, daß...

  • Seite 11: Kapitel 3 Netzwerkeinstellungen Und Software Installation

    Bitte installieren Sie diese auf Ihre Windows 95/98 NT Plattform. 3.1 Die richtige Konfiguration Ihrer Netzwerkeinstellung Die Standard IP Adresse für den SMC7004BR ist 192.168.123.254 und die default subnet mask ist 255.255.255.0. Diese Adressen können nach Ihren Wünschen geändert werden, jedoch benutzen wir in diesem Handbuch die oben vorgegebenen.

  • Seite 12: Installation Der Software

    Fehler in der Installationsprozedur hin. Bitte gehen Sie durch die folgende Checkliste um eine richtige Installation sicher zu stellen : das Ethernet Kabel zwischen Ihrem SMC7004BR und Ihrem Computer richtig verbunden? Tip: Die LAN LED dieses Produktes und die Link LED der Netzwerkkarte an Ihrem Computer müssen leuchten.
  • Seite 13 Schritt 2: Klicken Sie auf die Taste INSTALL. Warten Sie bis der folgende Willkommens Dialog erscheint und klicken dann auf die Next Taste. Schritt 3: Wählen Sie den Zielordner aus und klicken Sie die Next Taste. Das Einrichtungsprogramm startet dann die weitere Installation des Programms auf denZielordner. -12-...
  • Seite 14 Schritt 4: Wenn das folgende Fenster erscheint, klicken Sie bitte auf die Finish Taste Schritt 5: Bitte starten Sie Ihren Computer neu. Schritt 6: Nachdem Sie Ihren Computer neu gestartet haben ist die Installation abgeschlossen. Sie können nun fortfahren den gemeinsamen Zugang zum Internet (siehe Kapitel 4) oder den Print Server (siehe Kapitel 5) zu konfigurieren.

  • Seite 15: Kapitel 4 Konfiguration Des Smc7004Br

    MS Windows, Macintosh oder Unix basierenden Plattform adaptiert werden. 4.1 Startup und Login Starten Sie Ihren Browser und deaktivieren Sie proxy oder fügen Sie die IP Adresse des SMC7004BR in exceptions. Tippen Sie dann die IP Adresse des Computers unter Location (für Netscape) oder Adress (für Explorer) ein und drücken Sie ENTER.

  • Seite 16: Status

    4.2 Status Diese Funktion erlaubt es Ihnen den Operationsstatus Ihres Produktes zu beobachten. A. WAN Port Status. Wenn der WAN Anschluss besetzt ist, bei Nutzung der gespeicherten ID, dann erscheint eine Taste "Renew" oder "Release" an der Randbemerkung. Wenn Sie diese Taste klicken, haben Sie die Möglichkeit Ihre IP Adresse manuell frei zu geben.

  • Seite 17: Toolbox

    Diese Option ermöglicht Ihnen die Änderung Ihres Systemadministrator Passwortes. Sie können außerdem Informationen über die Firmware Version und WAN´s MAC Addressen erhalten. Bei Anklicken der Reboot Taste, können Sie den SMC7004BR neu starten. Die Clone MAC Taste ist nützlich wenn Ihr ISP, wie z.B. Media One Ihre Verbindung einschließt auf eine spezielle MAC Adresse.

  • Seite 18: Primary Setup

    4.4 Primary Setup Diese Option ermöglicht dem System zu arbeiten. Die Einstellungen und das Web Erscheinungsbild hängt von dem Typ der WAN (Wide Area Network) ab. Wählen Sie den richtigen WAN. 1. LAN IP Adresse: Die default IP Adresse ist 192.168.123.254. Sie können diese nach Ihren Vorstellungen ändern.

  • Seite 19: Ppp Over Ethernet

    4.4.2 Dynamic IP Address Host Name: wahlweise. Wird von einigen ISP´s angefordert; z.B. @home. Renew IP Forever: Diese Funktion ermöglicht dem SMC7004BR die IP Adresse automatisch zu erneuern, wenn die Leihdauer abgelaufen ist, sogar wenn sich das System im Leerlauf befindet.

  • Seite 20: Dhcp Server

    Es ist nicht so einfach alle Computer richtig in Ihr LAN einzubinden. Glücklicherweise ermöglicht DHCP einen einfachen Zugang um diese Einstellungen zu bearbeiten. Der SMC7004BR unterstützt die Funktionen eines DHCP Servers. Wenn Sie den DHCP Server aktivieren und Ihre angeschlossenen Computer im "automatic IP allocation" Modus konfigurieren, dann lädt der Rechner automatisch, nach jedem einschalten, die richtigen TCP/IP Einstellungen aus...

  • Seite 21: Virtual Server / / Virtueller Server

    4.6 Virtual Server Der SMC7004BR verfügt über eine NAT (Network Address Translation) Firewall, die alle nicht erkannten Datenpakete herausfiltert, um Ihr Intranet zu schützen, so daß alle anderen Hosts nach außen unsichtbar sind. Wenn Sie es wünschen, können Sie den Zugang zu einigen von Ihnen ermöglichen, indem Sie das Virtual Server Mapping aktivieren.
  • Seite 22 192.168.123.2 und einen PPTP VPN Server unter 192.168.123.6 spezifizieren Sie wie folgt den Virtuellen Server : Service Port Server IP Enable 192.168.123.1 192.168.123.2 1723 192.168.123.6 -21-...

  • Seite 23: Special Ap

    4.7 Special AP Für manche Anwendungen benötigen Sie mehrfache Verbindungen, wie z.B. bei Internet Games, bei Video Konferenzen, bei telefonieren via Internet. Aufgrund der Firewall Funktion können diese Anwendungen, mit einem reinen NAT Router nicht funktionieren. Unter Special Applications haben Sie die Möglichkeit einige dieser Anwendungen in Anspruch zu nehmen obwohl Sie mit einem NAT Router arbeiten.

  • Seite 24: Access Control

    4.8 Access Control Unter Access Control können Sie unterschiedliche Zugriffsrechte für Ihre Nutzer definieren Zunächst werden die Nutzer mit Ihrer IP Adresse in unterschiedliche Gruppen eingeteilt. In unserem Beispiel Gruppe 1,2 und 3. Alle nicht hierunter fallenden IP Adressen sind in der Default Gruppe. Den Gruppen werden nun die unterschiedlichen Zugangsrechte zugewiesen.

  • Seite 25: Miscellaneous Items

    4.9 Miscellaneous Items 1. IP Address of DMZ Host: Der DMZ (Demilitarisierte Zone) Host arbeitet ohne den Schutz der Firewall. Dies erlaubt einem Computer uneingeschränkte Kommunikation (Daten senden / empfangen) Bemerkung : Bitte nur anwenden wenn nötig ! 2. Remote Administrator Host: Generell können nur die Intranet Nutzer in den eingebauten Internetseiten browsen um Aufgaben als Administrator zu erledigen.

  • Seite 26: Kapitel 5 Druckerserver

    5.1 Konfiguration auf Windows 95/98 Plattformen Nachdem Sie die Software Installation in Kapitel 3 ausgeführt haben, verarbeitet Ihr Computer die Netzwerkdrucker Einrichtung, die der SMC7004BR zur Verfügung stellt. Der Drucker der an den Drucker Port angeschlossen ist, nennen wir Server Printer. Unter Windows 95/98 öffnen Sie bitte das Fenster Printers ( Drucker ) im Menü...
  • Seite 27 2. Klicken Sie auf die Rubrik Details: Wählen Sie den PRTmate (all in 1) von der angehängten Liste unter dem Eintrag Print To. Überprüfen Sie ob der richtige Druckertreiber installiert ist in der Rubrik Printer Driver. -26-...

  • Seite 28: Konfiguration Auf Windows Nt Plattformen

    4. Klicken Sie die Taste Port Settings an. Geben Sie die IP Adresse dieses Produktes an und klicken Sie die OK Taste an. Versichern Sie sich, daß alle Daten korrekt eingegeben sind und klicken Sie dann die OK Taste. 5.2 Konfiguration auf Windows NT Plattformen Die Konfiguration auf einer Windows NT Plattform gleicht der Konfiguration auf einer Windows 95/98 Version bis auf die Anwendung Drucker Properties (Eigenschaften) -27-...

  • Seite 29: Konfiguration Auf Unix Basierenden Plattformen

    Verglichen mit dem Prozedere für Windows 95/98 ist Details äquivalent mit der Auswahl von Ports und Port Settings ist äquivalent zu Configure Port. 5.3 Konfiguration auf Unix basierenden Plattformen Bitte folgen Sie dem herkömmlichen Prozedere, einen Drucker Server auf einer Unix basierenden Plattform zu installieren.

  • Seite 30: Anhang A: Console Mode

    Anhang A: Console Mode Sollten Sie das Passwort für den SMC7004BR vergessen haben, so ist es nötig in den Consol Mode / Konsolen Modus zu gehen, um sie neu einzurichten. Bevor Sie in das Konsolen Programm eintreten, mehmen Sie ein Null-Moden Kabel und verbinden hiermit den COM Port des SMC7004BR mit dem COM Port Ihres Computers.

  • Seite 31: Anhang B: Tcp/Ip Konfiguration Für Windows 95

    Diese Sektion zeigt Ihnen wie Sie das TCP/IP Protokoll in Ihren Computer installieren. Wenn Sie damit nicht vertraut sind, dann ziehen Sie das Handbuch Ihrer Netzwerkkarte hinzu. Außerdem finden Sie in Sektion B.2 die Anleitung TCP/IP Nummern einzurichten, damit Ihr SMC7004BR fehlerfrei funktioniert. B.1 Installation des TCP/IP Protokolls in Ihren PC 1.

  • Seite 32: Einrichtung Des Tcp/Ip Protokolls Mit Der Smc7004Br

    1. Gehen Sie ins Start Menü, wählen Sie Einstellungen/Settings. Klicken Sie auf Systemsteuerung 2.Doppelklicken Sie das Network/ Netzwerk Symbol. Wählen Sie die TCP/IP Leitung aus, die Ihrer Netzwerkkarte zugeordnet wurde, in der Sektion Konfiguration/Configuration. 3. Klicken Sie Eigenschaften/Properties um das TCP/IP Protokoll für den SMC7004BR einzurichten. -31-...
  • Seite 33 Sie haben die Wahl zwischen 2 Einstellungsmethoden : A. Erhalten Sie eine IP Adresse über den DHCP Server a. Wählen Sie im Menüpunkt IP Adressen die Sektion IP Adresse automatisch beziehen. b. Bitte geben Sie keinerlei Werte in die Rubrik Gateway ein -32-...
  • Seite 34 c. Wählen Sie DNS deaktivieren/Disable DNS im DNS Konfiguration Menü B. Legen Sie Ihre IP Adresse manuell fest a. Im Menü IP Adressen wählen Sie den Unterpunkt IP Adresse festlegen/specifiy an IP Adress. Die vorgegebene Nummer für dieses Produkt ist 192.168.123.254. Für den Eintrag in das Feld IP Adresse sollte die Nummer 192.168.123.xxx (xxx steht für Nummern von 1-253) sein, die IP für das Subnet Mask Feld 255.255.255.0 -33-...
  • Seite 35 In der Sektion Gateway tragen Sie die IP Adresse des SMC7004BR in das Feld bei Neuer Gateway und klicken auf Hinzufügen/Add. (Vorgegebene IP ist 192.168.123.254) c. In der Sektion DNS Konfiguration tragen Sie die DNS Werte ein, die Ihnen der ISP mitteilt, in das Feld bei Suchreihenfolge für DNS Server.
  • Seite 36 -35-...
  • Seite 37 NOTE: Y. -36-...
