2.1. Ansicht
2.1.1. Vorderansicht
1 - 4
Sockel mit LAN Anschlußsteckern (RJ-45). Hier schließen Sie Ihre
Endgeräte an das lokale Netzwerk an (Adapter, Hub oder Switch)
2.1.2. Hintere Ansicht
PRINT
WAN
COM
Kapitel 2 Installationsanleitung

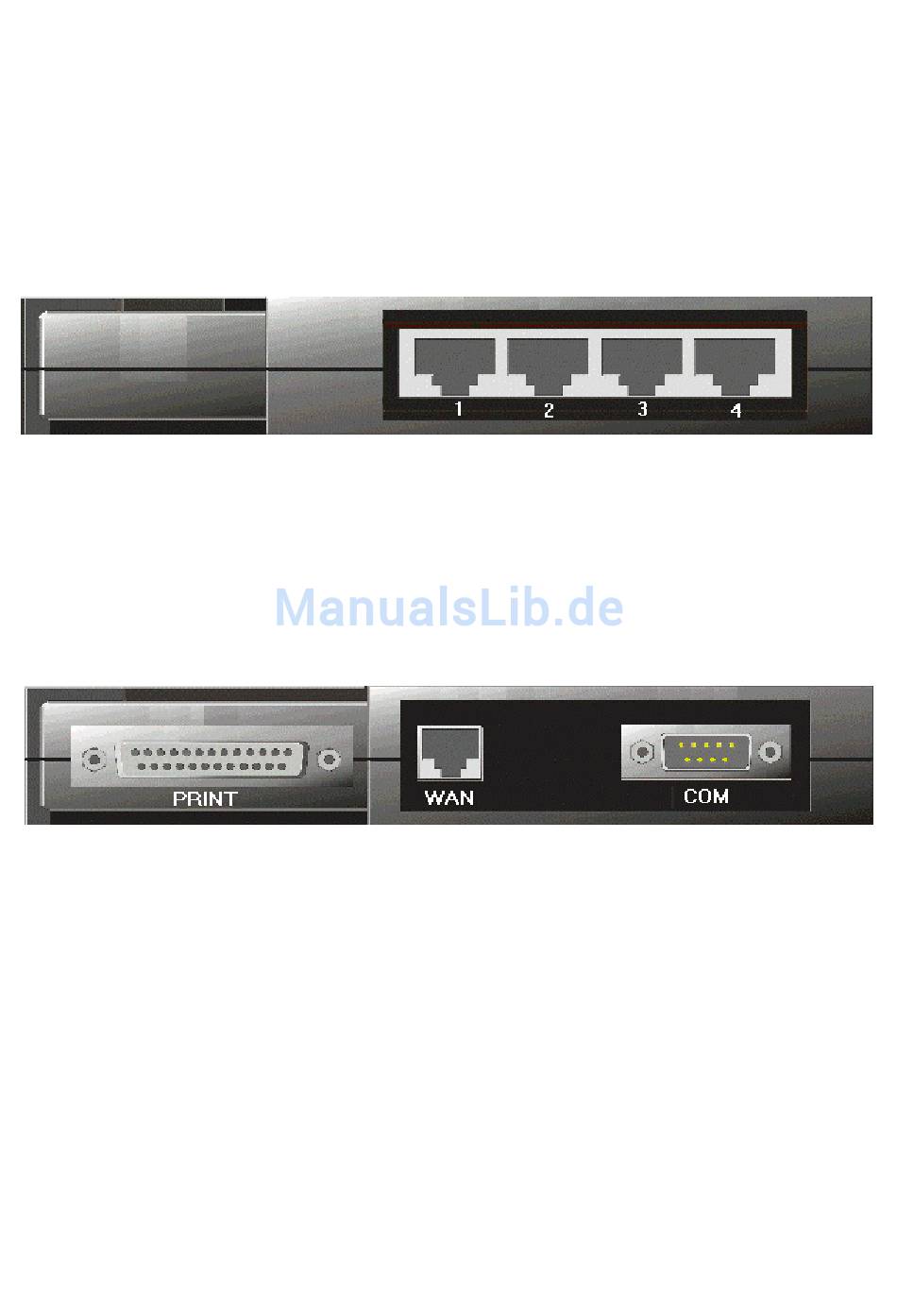

Abbildung 2-1 Vordere Ansicht
Abbildung 2-2 hintere Ansicht
Parallele Schnittstelle (25-pins D-type weibl. für den Anschluß des
gemeinsamen Druckers.
WAN Anschluß (RJ-45) für den Anschluß an ein Kabel Modem oder
ein DSL Modem oder einen Ethernet Router.
Serielle Schnittstelle 9pinD-type männl.) für den Anschluß Ihres
56K Modem (Diese Steckverbindung ist auch ein Konsolen-Anschuß !)
