Funktioner och anslutningar på bakpanelen
+ OUTPUT – (Högtalare)
(Trådklämma)
RDA-7.1 har utrustats med högströmstrådklämmor för
användning till högtalarsystemets utklämmor. För bästa
resultat och ljudkvalitet, rekommenderas användning av
högkvalitets högtalarkablar.
För varje kanal ansluts den negativa utklämman till
högtalarens negativa ingång samt den positiva
utklämman till högtalarens positiva ingång.

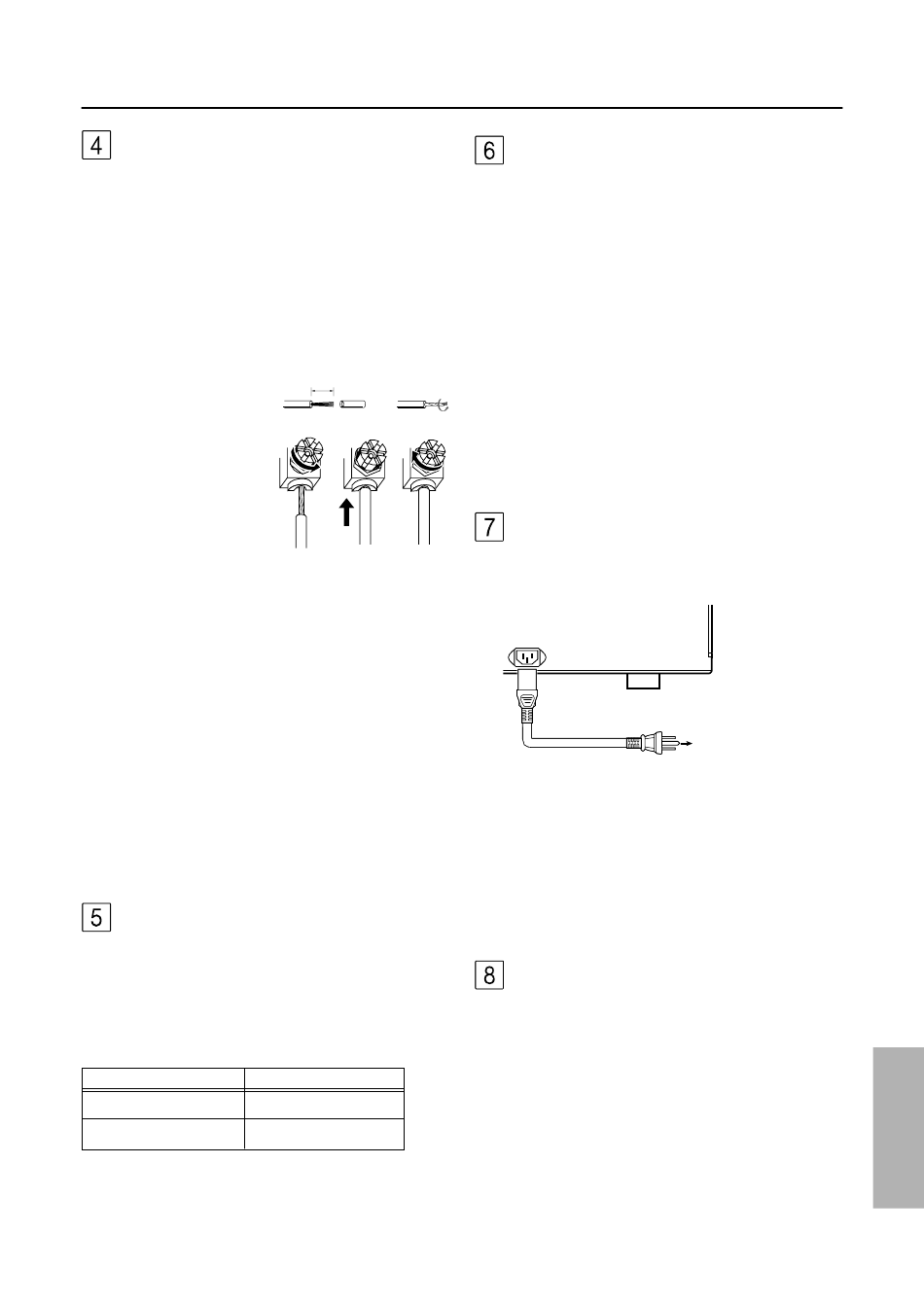

Anslutningarna skall följa nedan beskrivna sekvens.
1. Skala av 15 mm (5/8
tum) trådisolering.
2. Tvinna tråden
mycket hårt.
3. Skruva loss
4. Sätt in trådet
5. Skruva till
Glöm inte att läsa avsnittena "Högtalarsystemets fasning"
och "Högtalarinställning" på sid. 12.
Viktigt
• Anslut inga andra apparater än högtalare till dessa
utgångar. Likaså, kortslut aldrig utgången för dessa
klämmor.
• Se till att du inte tar fel du inte tar fel mellan de
negativa och de positiva utgångarna eller den högra
och den vänstra högtalaren. Detta skulle leda till ett
onaturligt ljudrum.
• Anslut endast högtalare med en impedans på 4 ohm
eller högre. Att ansluta högtalare med en impedans
som ligger under 4 ohm kan skada själva RDA-7.1-
enheten.
• Anslut bara en högtalarkabel till varje utgång. I
motsatt fall kan RDA-7.1-enheten skadas.
Säkringar
RDA-7.1 använder sig av en 250V AC sk trögfrånslående
(dämpad) skyddssäkring. För att byta säkringen, lägg ett
mynt eller något liknande i spåret, vrid mot vänster, och ta
bort säkringen. Byt endast med säkring av samma typ och
klass. Korrekt säkringsklass varierar beroende på ditt
systems specifika spänning, se nedan.
Nätanslutning Säkringens märkvärde
120V
220V/230V/240V
Varning
Innan du byter säkringen eller utför någon anslutning, slå
alltid ifrån strömmen via Power knappen och koppla ur
nätsladden.
1 15 mm 2
(5/8")
3 4 5
15A/250V
T10A H/250V
12V TRIGGER IN/OUT
Anslut 12V TRIGGER IN för AV-kontrollern med 12V
TRIGGER utgång, som RDC-7.1. Den här kontakten
fungerar mellan 5 och 12 volt DC. Om RDA-7.1 Power
knappen är på On, kan enheten switchas mellan On och
Standby tillståndena genom manövrering via AV-
kontrollern.
Om du vill aktivera ytterligare en komponent genom att
vrida på eller stänga AV-kontrollern som anslutits till
12V TRIGGER IN i RDA-7.1, anslut 12V TRIGGER
anslutningen i nämnda komponent till RDA-7.1:s 12V
TRIGGER OUT. I detta tillstånd, även om RDA-7.1 är
frånslagen passerar signalen från AV-kontrollern genom
RDA-7.1 och ut via 12V TRIGGER OUT. Den här typen
av kontaktdon möjliggör även Daisy-chain-anslutningar.
Använd ø3.5 mm minikontakter av monotyp eller den
bifogade stereokabeln med minikontakt. Kontakten har
positiv spetspolaritet.
AC INLET
Anslut den medföljande nätskabeln till AC INLET och
sedan till vägguttaget.
AC INLET
Nätsladd (medföljer)
• Använd inte andra nätsladdar än den som levererats
tillsammans med RDA-7.1. Den här nätkabeln har
konstruerats just för RDA-7.1 och bör ej användas
med andra apparater.
• Nätsladden skall aldrig frånkopplas RDA-7.1 om den
andra änden fortfarande sitter i vägguttaget. Risk för
elektriska stötar kan förekomma. Anslut alltid sist till
nätuttaget och dra alltid ut nätkontakten först.
Jord
Om enhetens anslutning till extern utrustning orsakar
störningar som s.k. brumton, kan du förbättra
ljudåtergivningens kvalitet genom att via en
anslutningskabel ansluta denna klämma till den externa
enhetens jorduttag.
till AC vägguttag
