Vorrichtungen und Anschlüsse auf der Geräterückseite
+ OUTPUT – (Lautsprecherausgang)
(Anschlussklemmen)
Der RDA-7.1 ist mit Hochstrom-Anschlussklemmen an
den Ausgängen zum Lautsprechersystem ausgestattet.
Wir empfehlen die Verwendung von hochwertigen
Lautsprecherkabeln, damit Sie die beste Klangqualität
von Ihrem RDA-7.1 erhalten.
Verbinden Sie für jeden Kanal die negative
Ausgangsklemme mit dem negativen Eingang des
Lautsprechers und die positive Ausgangsklemme mit
dem positiven Eingang des Lautsprechers.

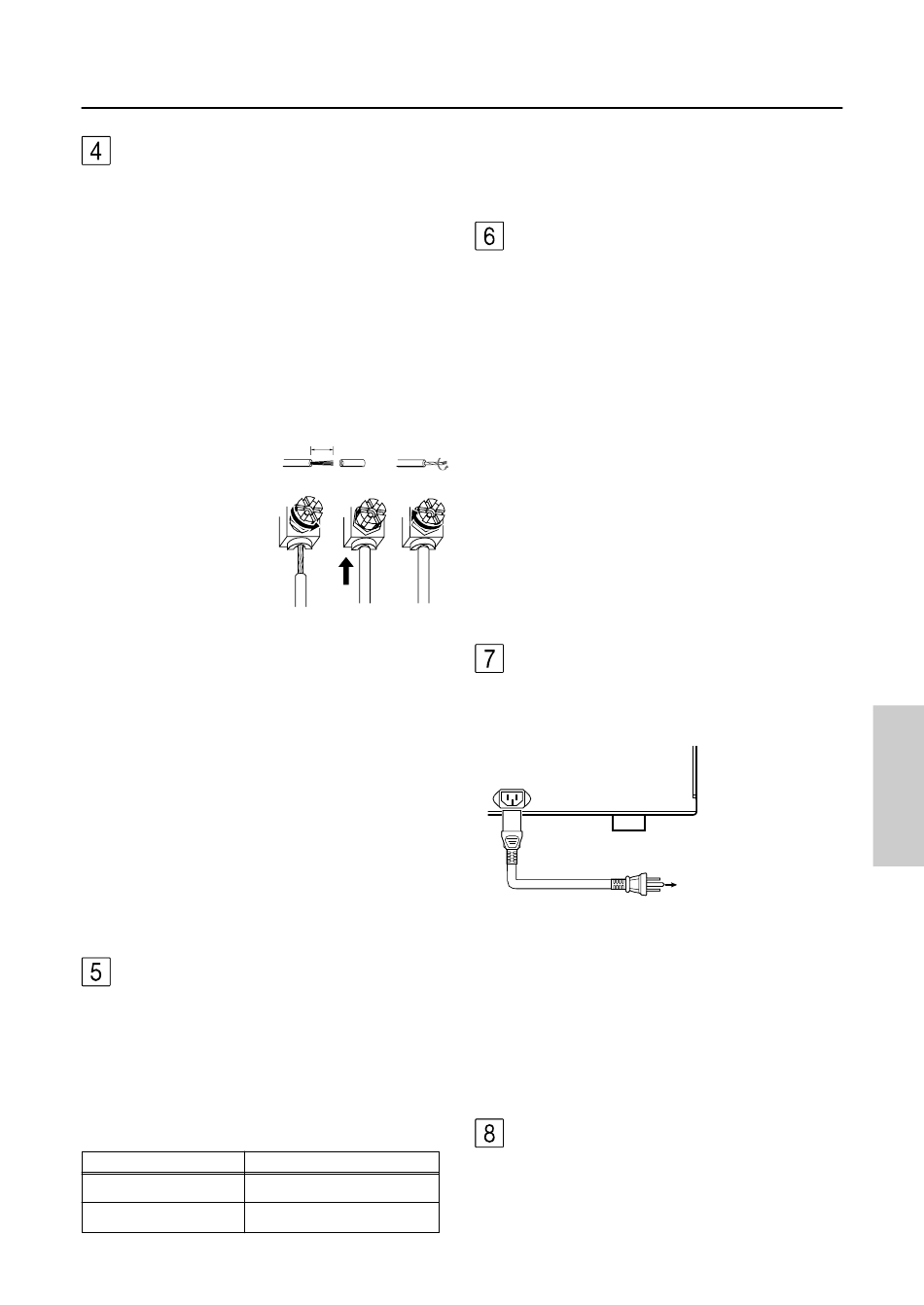

Führen Sie die Anschlüsse wie folgt aus.
1. Entfernen Sie 15 mm der Kabelisolierung.
2. Drehen Sie die
Kabelenden fest
zusammen.
3. Lösen Sie die
Klemmschraube.
4. Schieben Sie das
Kabel ein.
5. Z i e h e n S i e d i e
Klemmschraube an.
Lesen Sie die Abschnitte
"Phasengleichheit des Lautsprechersystems" und
"Bemessungswerte der Lautsprecher" auf Seite 12.
Achtung
• Schließen Sie an diese Anschlüsse keine anderen
Geräte als Lautsprecher an. Verursachen Sie
außerdem niemals einen Kurzschluss dieser
Ausgänge.
• Achten Sie darauf, die positiven und negativen
Ausgänge, bzw. die linken und rechten Lautsprecher
nicht zu verwechseln. Wenn Sie dies tun, ergibt sich
eine unnatürliche Klangraum-Wiedergabe.
• Schließen Sie nur Lautsprecher mit einer Impedanz
von mindestens 4 Ohm oder mehr an. Wenn ein
Lautsprecher mit einer Impedanz von weniger als 4
Ohm angeschlossen wird, kann der RDA-7.1
beschädigt werden.
• Verbinden Sie nicht mehr als ein Lautsprecherkabel
mit einem Ausgang. Wenn Sie dies tun, könnten Sie
den RDA-7.1 beschädigen.
Sicherung
Der RDA-7.1 hat eine träge (verzögerte) 250 VWS-
Hauptsicherung. Setzen Sie eine Münze oder einen
ähnlichen Gegenstand in der Kerbe an, um die Sicherung
auszutauschen, drehen Sie diese nach links und nehmen
Sie die Sicherung heraus. Ersetzen Sie die Sicherung nur
durch eine derselben Art mit demselben Wert. Der
richtige Wert der Sicherung hängt in folgender Weise von
der Spannung Ihrer Anlage ab.
Stromversorgung Belastbarkeit der Sicherung
120V
220V/230V/240V
1 15 mm 2
(5/8")
3 4 5
15A/250V
T10A H/250V
Warnung
Schalten Sie vor dem Ersetzen der Sicherung oder dem
Ausführen von elektrischen Anschlüssen immer den
Netzschalter aus und ziehen Sie den Netzstecker heraus.
12V TRIGGER IN/OUT (12 V-Regler)
Verbinden Sie die 12V TRIGGER IN–Buchse mit AV
Controllern, die eine 12V TRIGGER-Ausgangsbuchse
besitzen, wie beispielsweise den RDC-7.1. Diese
Buchsen arbeiten mit 5 bis 12 Volt Gleichstrom. Bei
eingeschaltetem Netzschalter des RDA-7.1 können Sie
den RDA-7.1 durch Bedienung des AV Controllers
zwischen den Betriebszuständen "On" und "Standby"
umschalten.
Wenn Sie möchten, dass eine andere Systemkomponente
durch das Ein- und Ausschalten des AV Controllers
aktiviert wird, der mit dem 12V TRIGGER IN–Eingang
des RDA-7.1 verbunden ist, dann schließen Sie den 12V–
TRIGGER-Eingang dieses Geräts an den 12V TRIGGER
OUT-Ausgang des RDA-7.1 an. In diesem Zustand
durchläuft das Signal vom AV Controller den RDA-7.1,
auch wenn dieser abgeschaltet ist und wird über die 12V
TRIGGER OUT–Buchse weitergeleitet. Mit diesen
Anschlüssen ist auch eine Prioritätsverkettung möglich.
Verwenden Sie φ3,5 mm (1/8-Zoll) Mono-Minijack-
Stecker oder das mitgelieferte Minijack-Stereokabel. Die
Polung an den Steckerenden ist positiv.
AC INLET (WS-EINGANG)
Stecken Sie das mitgelieferte Netzkabel in diesen
Netzstromeingang (AC INLET) und dann in die
Netzsteckdose an der Wand.
AC INLET
Netzkabel (mitgeliefert)
• Verwenden Sie kein anderes Netzkabel, als jenes, das
mit dem RDA-7.1 geliefert wurde. Das mitgelieferte
Netzkabel ist für den RDA-7.1 ausgelegt und sollte
für kein anderes Gerät verwendet werden.
• Trennen Sie niemals das Netzkabel vom RDA-7.1,
während das andere Ende des Kabels noch in der
Wandsteckdose eingesteckt ist. Wenn sie dies tun,
besteht Stromschlaggefahr. Schließen Sie das Gerät
immer so an, dass Sie den Stecker zuletzt in die
Wandsteckdose stecken und ziehen Sie immer zuerst
den Wandstecker, um das Gerät vom Netz zu trennen.
Erdung
Sollten Sie beim Anschluss dieses Geräts an ein anderes
Gerät Brummgeräusche vernehmen, können Sie die
Klangwiedergabe verbessern, indem Sie diese Klemme
über einen isolierten Leiter mit der Erdungsklemme des
anderen Geräts verbinden.
Zur Wandsteckdose.
