Funciones del panel posterior y conexiones
+ SALIDA – (Salida de los altavoces)
(Tornillo de presión)
El RDA-7.1 está provisto de tornillos de presión para alta
corriente que se usarán en los terminales de salida del
sistema de altavoces. Para que el RDA-7.1 pueda brindar
la mejor calidad de sonido, se recomienda el uso de cables
de alta calidad para los altavoces.
Para cada canal, conectar el tornillo de salida negativa al
terminal de entrada negativa y el tornillo de salida
positiva al terminal de entrada positiva del altavoz.

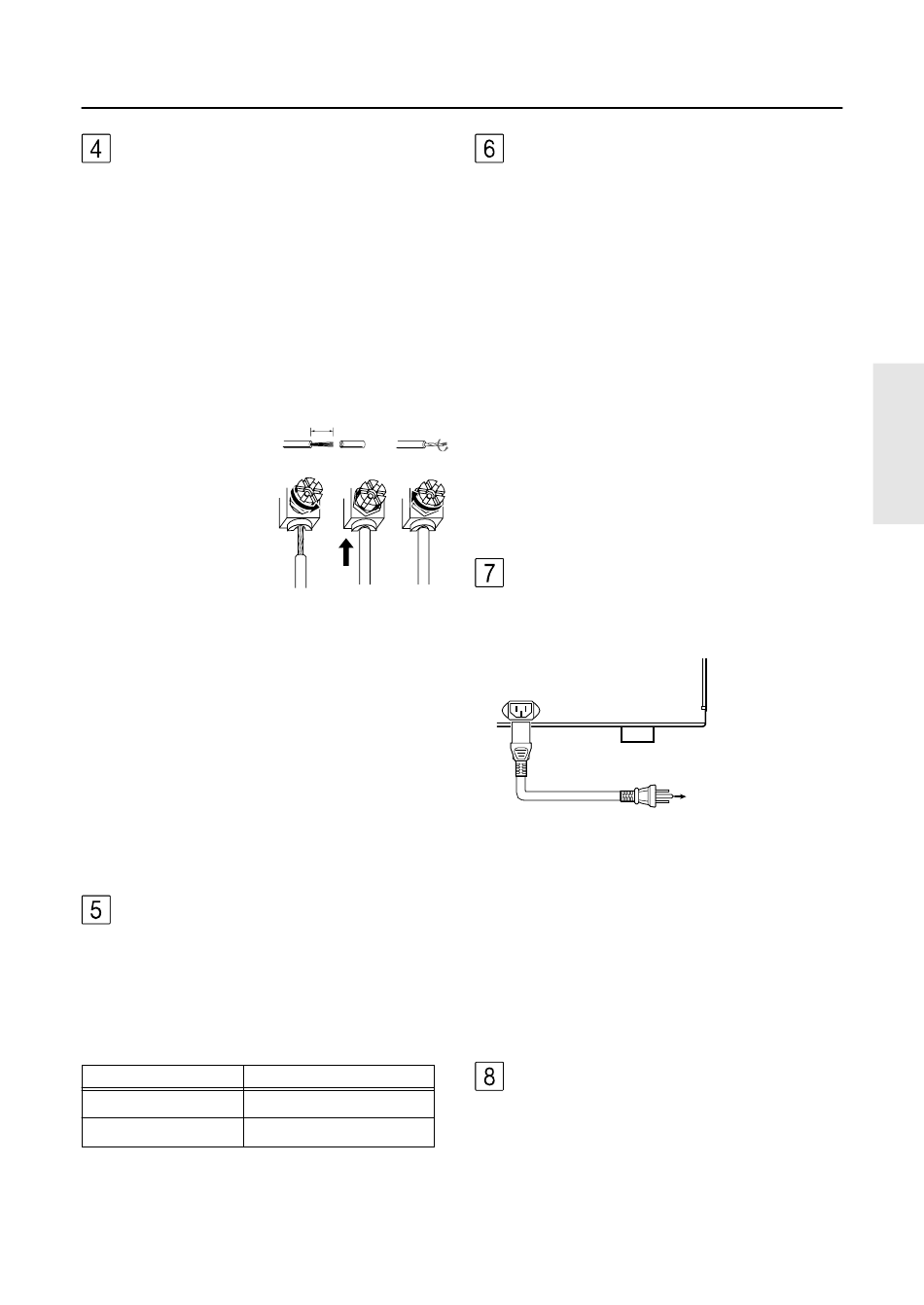

Realizar las conexiones siguiendo el procedimiento
ilustrado a continuación.
1. Desgarrar 15 mm
(5/8'') de aislamiento
del hilo.
2. Retorcer bien fuerte
los extremos del hilo.
3. Desenroscar.
4. Introducir el hilo.
5. Enroscar.
Leer con atención "Puesta en fase del sistema de altavoces"
y "Valores nominales de los altavoces" en la pág. 12.
Atención
• No conectar a estos terminales otros dispositivos
excepto los altavoces. Asimismo, no hay que poner
nunca en cortocircuito la salida de estos terminales.
• Prestar atención para no confundir las salidas positiva
y negativa de los altavoces izquierdo y derecho. Esto
daría lugar a un espacio acústico innatural.
• Conectar exclusivamente altavoces con una
impedancia de 4 ohms o superior. La conexión de un
altavoz con una impedancia inferior a 4 ohms podría
dañar el RDA-7.1.
• No conectar más de un cable de altavoz a cada
terminal de salida. De lo contrario se podría dañar el
RDA-7.1.
Fusible
El RDA-7.1 utiliza un fusible principal de 250V CA, de
fusión lenta (tiempo de retardo). Para sustituir el fusible,
introducir un serpentín u otro objeto parecido en la ranura,
girarlo hacia la izquierda y quitar el fusible. Sustituir sólo
por el mismo tipo de fusible con el mismo valor nominal.
El valor nominal correcto del fusible varía según la
tensión de la configuración, como se ilustra aquí.
Alimentación Potencia nominal del fusible
120V
220V/230V/240V
Advertencia
Antes de sustituir el fusible o efectuar una conexión
eléctrica, apagar la alimentación y desenchufar el cable de
alimentación.
1 15 mm 2
(5/8")
3 4 5
15A/250V
T10A H/250V
12V TRIGGER IN/OUT
Conectar el jack 12V TRIGGER IN al controlador AV
provisto de un jack de salida 12V trigger, como en el caso
del RDC-7.1 Este jack funciona con CC entre 5 y 12
voltios. Con el interruptor general de alimentación del
RDA-7.1 en On, se puede conmutar el RDA-7.1 entre los
estados de On y Standby en el controlador AV.
Si se desea activar otro componente encendiendo y
apagando el controlador AV conectado al jack 12V
TRIGGER IN del RDA-7.1, conectar el jack de entrada
12V TRIGGER de ese componente al jack 12V
TRIGGER OUT del RDA-7.1. En este estado, si bien el
RDA-7.1 esté apagado, la señal del controlador AV pasa
por el RDA-7.1 y sale por el jack 12V TRIGGER OUT.
Utilizando estos jacks
encadenamientos en forma de margarita.
Usar conectores mini-jack del tipo monoaural con ø 3,5-
mm (1/8 pulgadas) o el cable con enchufe miniaturizado
estéreo en dotación. La polaridad de los conectores es
positiva.
ENTRADA CA
Enchufar el cable de alimentación suministrado en esta
ENTRADA CA y luego a la toma de corriente en la pared.
AC INLET
Cable de alimentación
(suministrado)
• No usar cables de alimentación distintos a los
suministrados con el RDA-7.1. El cable de
alimentación suministrado está diseñado para ser
utilizado con el RDA-7.1 y no debe utilizarse con
ningún otro dispositivo.
• Nunca desenchufar del RDA-7.1 el cable de
alimentación si el otro extremo sigue enchufado en la
toma en la pared. Esto puede causar un choque
eléctrico. Al efectuar la conexión, siempre hay que
enchufar por último el cable en la toma en la pared
mientras al desconectar, desenchufarlo primero de
esta toma.
Puesta a tierra
Si la conexión con otro equipo causa un zumbido, se
puede mejorar la calidad de la reproducción del sonido
conectando este terminal al de puesta a tierra del otro
equipo mediante un hilo conductor.
se pueden realizar
a la toma de CA en la
pared
