Fonctions du panneau arrière et branchements
+ OUTPUT – (Sortie enceinte)
(Borne de câble)
Le RDA-7.1 est doté de bornes de câble haute intensité
qui constituent des bornes de sortie vers le système
d'enceintes. Pour que le RDA-7.1 restitue une qualité
sonore optimale, il est recommandé d'utiliser des câbles
d'enceinte haute qualité.
Pour chaque canal, reliez la borne de sortie négative à la
borne d'entrée négative de l'enceinte et la borne de sortie
positive à la borne d'entrée positive de l'enceinte.

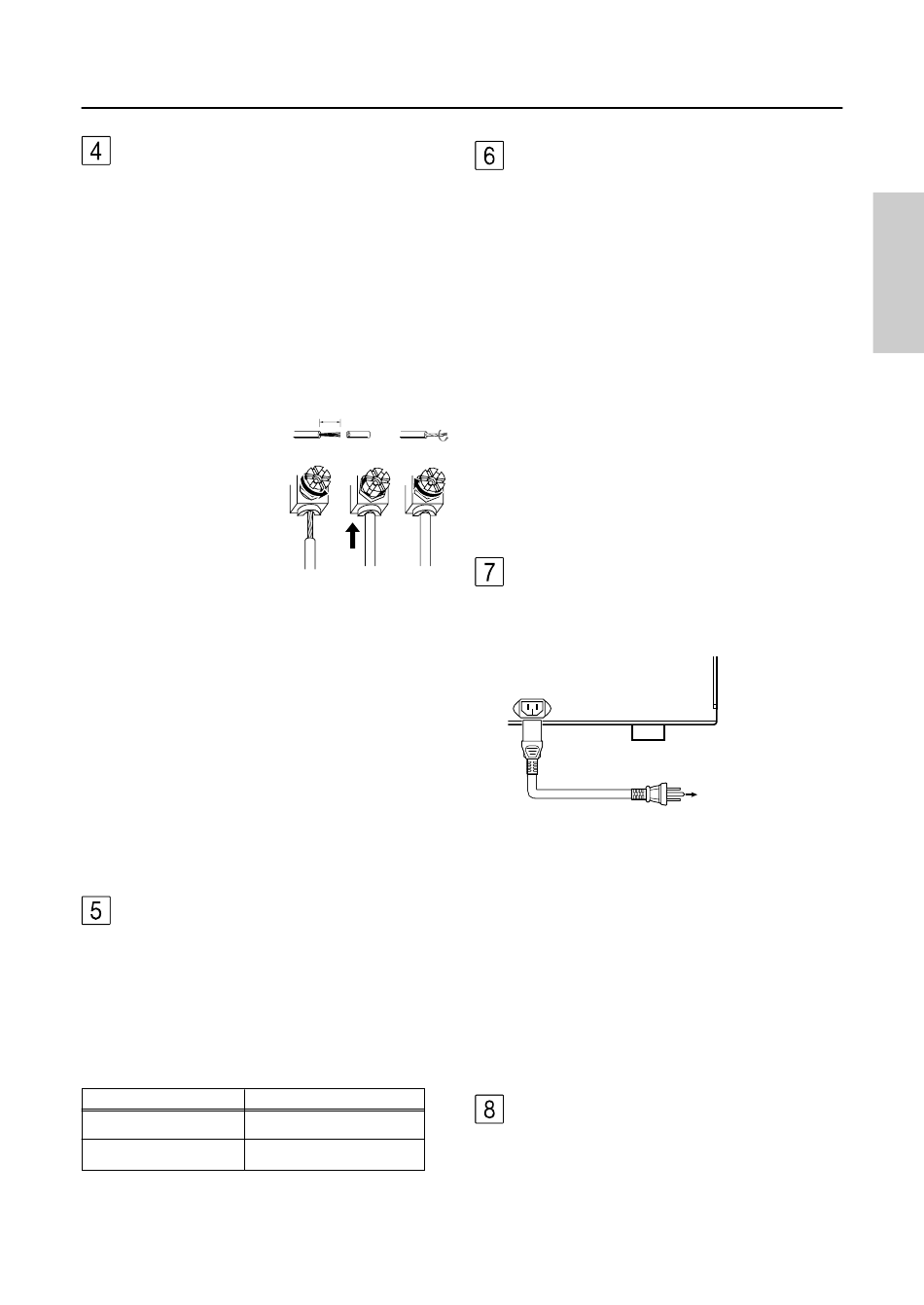

Pour effectuer les branchements, procédez comme suit.
1. Enlever la gaine de
câble isolante sur 15
mm (5/8 pouce).
2. B i e n t o r d r e l e s
extrémités du câble.
3. Dévisser
4. Introduire le câble
5. Visser
Veuillez lire les sections "Synchronisation du système
d'enceintes" et "Valeurs nominales des enceintes" de la
page 12.
Attention
• Ne pas brancher d'autres appareils que des enceintes
sur ces bornes. De plus, ne jamais court-circuiter la
sortie de ces bornes.
• S'assurer de ne pas inverser les sorties positive et
négative ou les enceintes gauche et droite. L'espace
sonore obtenu serait sinon anormal.
• Ne brancher que des enceintes ayant une impédance
de 4 ohms ou plus. Une enceinte d'impédance
inférieure à 4 ohms peut endommager le RDA-7.1.
• Ne pas brancher plus d'un câble d'enceinte sur une
borne de sortie. Ceci pourrait endommager le RDA-7.1.
Fusible
Le RDA-7.1 comprend un fusible principal 250V AC à
action retardée. Pour remplacer le fusible, introduisez une
pièce de monnaie ou un objet similaire dans la rainure,
tournez-la vers la gauche et enlevez le fusible. Remplacez
le fusible par un fusible de même type et de même courant
nominal. Le courant nominal du fusible dépendra de la
tension de votre installation comme indiqué ci-dessous.
Alimentation Capacité nominale fusible
120V
220V/230V/240V
Avertissement
Avant de remplacer le fusible ou d'effectuer tous
branchements électriques, toujours mettre le bouton
Power sur Off et débrancher le cordon d'alimentation.
1 15 mm 2
(5/8")
3 4 5
15A/250V
T10A H/250V
12V TRIGGER IN/OUT
Reliez la prise jack 12V TRIGGER IN à un contrôleur AV
doté d'une prise jack de sortie 12V TRIGGER, comme le
RDC-7.1. Cette prise jack supporte un courant compris
entre 5 et 12 volts DC. Avec le bouton Power du RDA-7.1
sur On, vous pouvez faire passer le RDA-7.1 de l'état On à
l'état Standby, et vice-versa, en agissant sur le contrôleur
AV.
Si vous voulez activer un autre composant en activant/
désactivant le contrôleur AV relié à la prise jack 12V
TRIGGER IN du RDA-7.1, reliez la prise jack d'entrée
12V TRIGGER du composant concerné à la prise jack
12V TRIGGER OUT du RDA-7.1. Dans ce cas, même si
le RDA-7.1 est sur Off, le signal du contrôleur AV passe à
travers le RDA-7.1 et sort sur la prise jack 12V
TRIGGER OUT. Ces prises jack permettent également de
réaliser une connexion en chaîne.
Utilisez des connecteurs mini-jack ø 3,5 mm (1/8 pouce)
de type mono ou le câble stéréo mini-jack livré avec
l'appareil. La polarité des connecteurs est positive.
AC INLET
Branchez le cordon d'alimentation fourni avec l'appareil
sur la prise AC INLET puis sur la prise murale de secteur.
AC INLET
Cordon d'alimentation (fourni)
• Ne pas utiliser un cordon d'alimentation autre que
celui qui est fourni avec le RDA-7.1. Le cordon
d'alimentation fourni est destiné à être utilisé avec le
RDA-7.1 et ne doit pas être utilisé avec un autre
appareil.
• Le cordon d'alimentation ne doit jamais être
débranché du RDA-7.1 lorsque son autre extrémité
est branchée sur la prise murale : risque
d'électrocution. Lors du branchement, toujours
brancher la prise murale en dernier ; lors du
débranchement, toujours débrancher la prise murale
en premier.
Mise à la terre
Si un ronflement se fait entendre lorsque l'appareil est
relié à un autre composant, vous pouvez relier cette prise à
la borne de terre du composant relié avec un fil
conducteur, pour améliorer la qualité sonore restituée.
Vers une prise
murale AC
