Bedieningen en aansluitingen op het achterpaneel
• Verzeker u ervan dat er alleen aansluitingen zijn
verricht op de inputs die geselecteerd zijn met de
schakelaars INPUT SELECT en dat er niets is
aangesloten op de andere inputs.
+ OUTPUT – (Speaker output)
(Verbindingspunt)
De RDA-7.1 is voorzien van stroomsterke
verbindingspunten voor gebruik op output-klemmen naar
het speakersysteem. Om de beste geluidskwaliteit van de
RDA-7.1 te bewerkstelligen, adviseren wij het gebruik
van speakerkabels van hoge kwaliteit.
Sluit voor elk kanaal het negatieve outputpunt aan op de
negatieve inputklem van de speaker en het positieve
outputpunt op de positieve input-klem van de speaker.

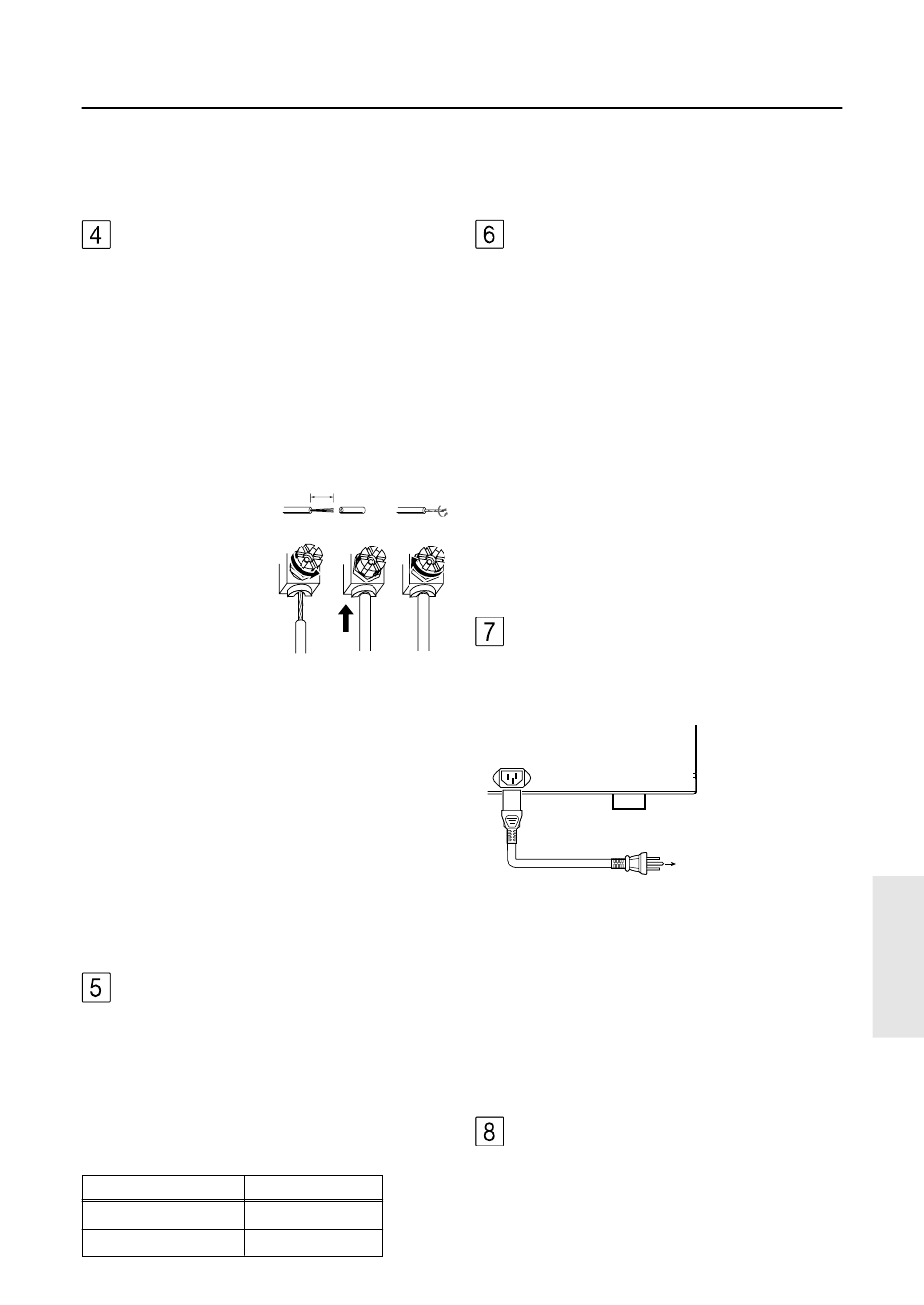

Breng de aansluitingen tot tand volgens de onderstaande
procedure.
1. Verwijder ongeveer
15 mm (5/8 inch) van
de draadisolatie.
2. Draai de uiteinden
van de draden strak
om elkaar.
3. Losschroeven
4. Draad erin steken
5. Aanschroeven
Lees "Fasering van uw speakersysteem" en "Speaker-
kenmerken" op pagina 12.
Let op
• Sluit geen andere apparaten dan speakers aan op deze
klemmen. Kortsluit de output van deze aansluitingen
nooit.
• Zorg ervoor dat de positieve en negatieve outputs of
de linker en rechter speakers niet onderling worden
verwisseld. Gebeurt dat wel, dan zal een onnatuurlijk
ruimtelijk geluid het gevolg zijn.
• Sluit alleen speakers aan met een impedantie van
minstens 4 ohm. Als er een speaker met een
impedantie van minder dan 4 ohm wordt aangesloten,
kan de RDA-7.1 worden beschadigd.
• Sluit niet meer dan één speakerkabel aan op een output-
klem. Anders kan het de RDA-7.1 beschadigen.
Zekering
Voor de RDA-7.1 is een 250V wisselstroom tijdsvertraagde
hoofdzekering gebruikt. Als de zekering moet worden
vervangen, moet een munt of soortgelijk voorwerp in de
groef worden gestoken, naar links worden gedraaid, waarna
de zekering kan worden verwijderd. Alleen vervangen door
een exemplaar van hetzelfde type en met dezelfde
kenmerken. De juiste waarden van de zekering zullen
verschillen naar gelang de voedingsspanning van uw
apparaat, zoals hier wordt vermeld.
Voeding Zekeringswaarde
120V
220V/230V/240V
15 mm
1 2
(5/8")
3 4 5
15A/250V
T10A H/250V
Waarschuwing
Schakel de voeding altijd uit en haal de stekker uit het
stopcontact, voordat u de zekering gaat vervangen of
elektrische aansluitingen tot stand brengt.
12V TRIGGER IN/OUT
Sluit de 12V TRIGGER IN aansluiting aan op AV
regelaar met een 12V TRIGGER output aansluiting, zoals
de RDC-7.1. Deze aansluitingen werken op 5 tot 12 volt
gelijkstroom. Als de Power-schakelaar van de RDA-7.1
op On staat, kunt u de RDA-7.1 omschakelen tussen de
statussen On en Standby met de bedieningen van de AV
regelaar.
Als u een andere component wilt activeren door de AV
regelaar die is aangesloten op de 12V TRIGGER IN
aansluiting van de RDA-7.1 in of uit te schakelen, moet
de 12V TRIGGER input aansluiting van die component
worden aangesloten op de 12V TRIGGER OUT
aansluiting van de RDA-7.1. In deze status passeert het
signaal van de AV regelaar door de RDA-7.1, ook als de
RDA-7.1 is uitgeschakeld, en gaat uit via de 12V
TRIGGER OUT aansluiting. Cascadeschakeling is ook
mogelijk door gebruik te maken van deze aansluitingen.
Gebruik mini-jack connectors van ø3,5 mm (1/8 inch) van
het mono type of de bijgeleverde stereo ministekerkabel.
De polariteit van de tip van de connectors is positief.
WISSELSTROOM AANSLUITING
Steek de stekker van de bijgeleverde voedingskabel in
deze WISSELSTROOM AANSLUITING en vervolgens
in het stopcontact in de muur.
AC INLET
Voedingskabel (bijgeleverd)
• Gebruik geen andere voedingskabel dan die bij de
RDA-7.1 geleverd is. De bijgeleverde voedingkabel
is ontworpen voor gebruik met de RDA-7.1 en mag
niet worden gebruikt voor andere apparaten.
• Koppel de voedingskabel nooit af van de RDA-7.1
terwijl het andere uiteinde in het stopcontact zit.
Hierdoor zou een elektrische schok kunnen worden
veroorzaakt. Sluit de kabel altijd aan door als laatste
de stekker in het stopcontact te steken en koppel hem
af door als eerste de stekker uit het stopcontact te
halen.
Aarden
Als het aansluiten van het apparaat op een ander apparaat
ruis (bijvoorbeeld gebrom) veroorzaakt, kunt u het
weergegeven geluid verbeteren door deze klem met
behulp van een aansluitdraad te verbinden met de
aardklem van het aangesloten apparaat.
Naar een stopcontact
