Dispositivi e collegamenti sul pannello posteriore
+ OUTPUT – (Uscita diffusori)
(Serrafilo)
L'RDA-7.1 è dotato di serrafili per correnti elevate da
usare sui terminali di uscita per i diffusori. Per ottenere la
massima resa sonora dell'RDA-7.1, si consiglia di usare
cavi per diffusori di buona qualità.
Per ogni canale si deve collegare il serrafilo d'uscita
negativo al terminale d'ingresso negativo del diffusore e
il serrafilo d'uscita positivo al terminale d'ingresso
positivo del diffusore.

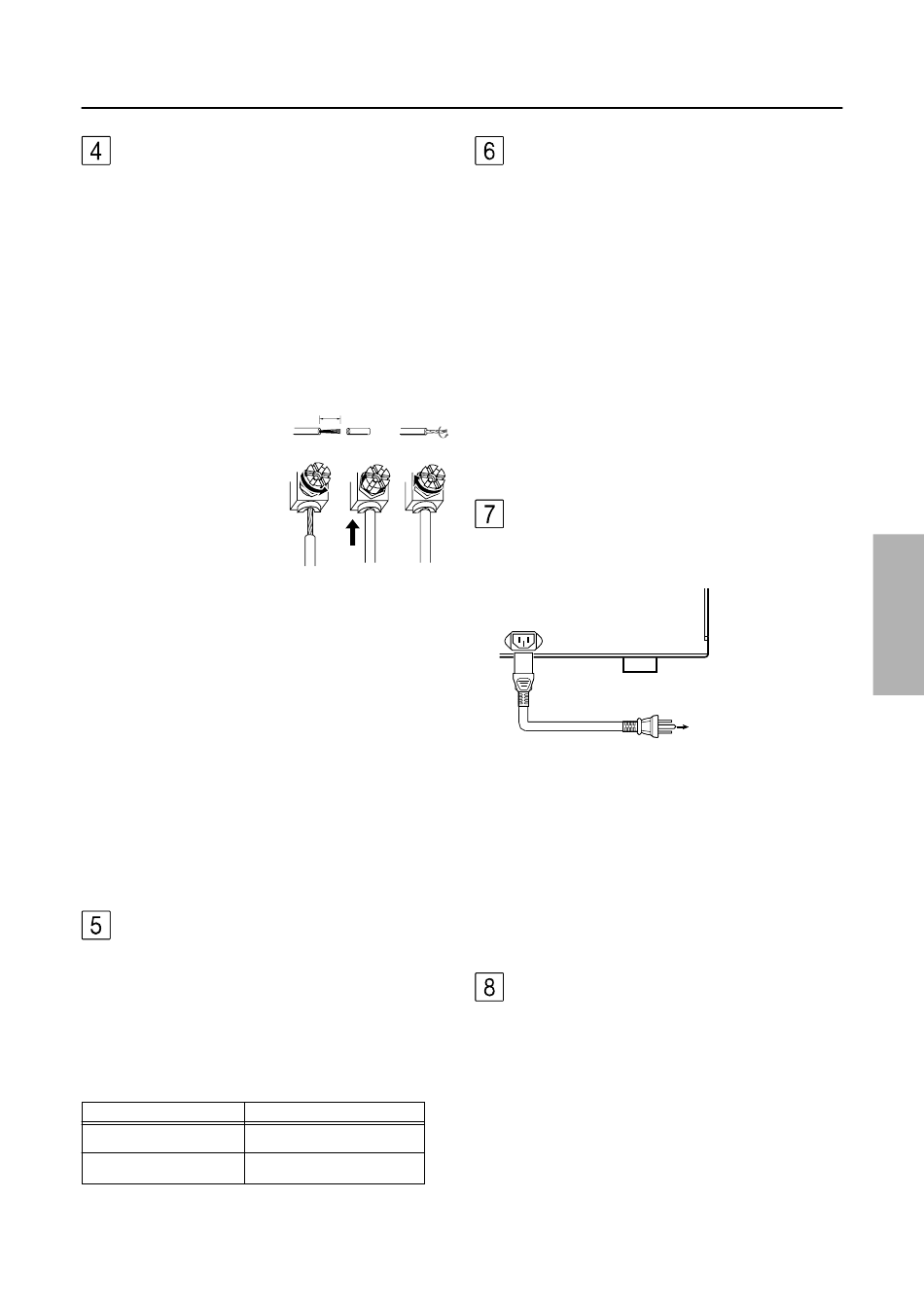

Realizzare i collegamenti attenendosi al procedimento
descritto di seguito.
1. Spelare 15 mm (5/8 di
pollice)
dell'isolamento a
guaina del filo.
2. Attorcigliare le
estremità del filo
molto saldamente.
3. Svitare
4. Inserire il filo
5. Avvitare
Non dimenticare di leggere i paragrafi "Messa in fase dei
diffusori" e "Dati di targa dei diffusori" a pagina 12.
Attenzione
• Non collegare a questi terminali apparecchi diversi
dai diffusori. Inoltre, non cortocircuitare mai l'uscita
di questi terminali.
• Assicurarsi di non confondere le uscite positiva e
negativa, oppure i diffusori destro e sinistro, al fine di
evitare una riproduzione poco realistica dello spazio
sonoro.
• Collegare solo diffusori con un'impedenza di 4 ohm o
superiore. Se si collega un diffusore dotato di
un'impedenza inferiore ai 4 ohm, si rischia di
danneggiare l'RDA-7.1.
• Non collegare più di un cavo per diffusore a ogni
terminale d'uscita; in caso contrario si potrebbe
danneggiare l'apparecchio.
Fusibile
L'RDA-7.1 utilizza un fusibile principale da 250V AC ad
azione lenta (ritardata). Per sostituire il fusibile inserire
nella scanalatura una moneta o un oggetto simile, ruotarla
verso sinistra e rimuovere il fusibile. Sostituirlo solo con
un altro fusibile dello stesso tipo e con le stesse
caratteristiche. Le caratteristiche corrette del fusibile
variano a seconda del voltaggio dell'apparecchio, come
riportato di seguito:
Alimentazione Potenza nominale fusibile
120V
220V/230V/240V
Attenzione
Prima di sostituire il fusibile o effettuare qualsiasi
collegamento elettrico, spegnere sempre l'apparecchio e
staccare il cavo di alimentazione dalla presa.
1 15 mm 2
(5/8")
3 4 5
15A/250V
T10A H/250V
12V TRIGGER IN/OUT
Collegare la presa 12V TRIGGER IN a controller AV
dotati di una presa di uscita 12V TRIGGER, come
l'RDC-7.1. Queste prese funzionano fra i 5 e i 12 volt DC.
Con il pulsante Power dell'RDA-7.1 in posizione On, è
possibile mettere l'apparecchio in condizione On e
Standby azionando il controller AV.
Se si desidera che un altro componente venga attivato
accendendo o spegnendo il controller AV collegato alla
presa 12V TRIGGER IN dell'RDA-7.1, collegare la presa
d'ingresso 12V TRIGGER di quel componente alla presa
12V TRIGGER OUT dell'RDA-7.1. In questo modo,
anche se l'RDA-7.1 è spento, il segnale proveniente dal
controller AV attraverserà l'RDA-7.1 e raggiungerà la
presa 12V TRIGGER OUT. Utilizzando queste prese si
possono anche realizzare collegamenti a margherita.
Utilizzare dei connettori mini-jack φ3,5 mm (1/8 pollice)
di tipo monofonico o il cavo stereo a prese miniaturizzate
fornito in dotazione. La polarità dei connettori è positiva.
INGRESSO AC
Inserire il cavo di alimentazione fornito a corredo in
questo ingresso AC INLET e poi nella presa di corrente a
muro.
AC INLET
Cavo di alimentazione (a corredo)
• Non usare cavi di alimentazione diversi da quello
fornito a corredo dell'RDA-7.1. Questo cavo di
alimentazione è stato appositamente realizzato per
l'RDA-7.1 e non dovrebbe essere impiegato con
nessun altro apparecchio.
• Non scollegare mai il cavo di alimentazione
dall'RDA-7.1 mentre l'altra estremità è inserita nella
presa a muro, per evitare il rischio di scossa elettrica.
Per collegare l'apparecchio si deve sempre inserire il
cavo nella presa a muro per ultimo, mentre per
scollegarlo si deve staccarlo dalla presa a muro per
primo.
Terminale di terra
Se si collega l'apparecchio a un altro sistema e si avverte
un ronzio, è possibile migliorare la qualità del suono
riprodotto collegando questo terminale al terminale di
terra del sistema collegato mediante un cavo conduttore
isolato.
A una presa a muro AC
