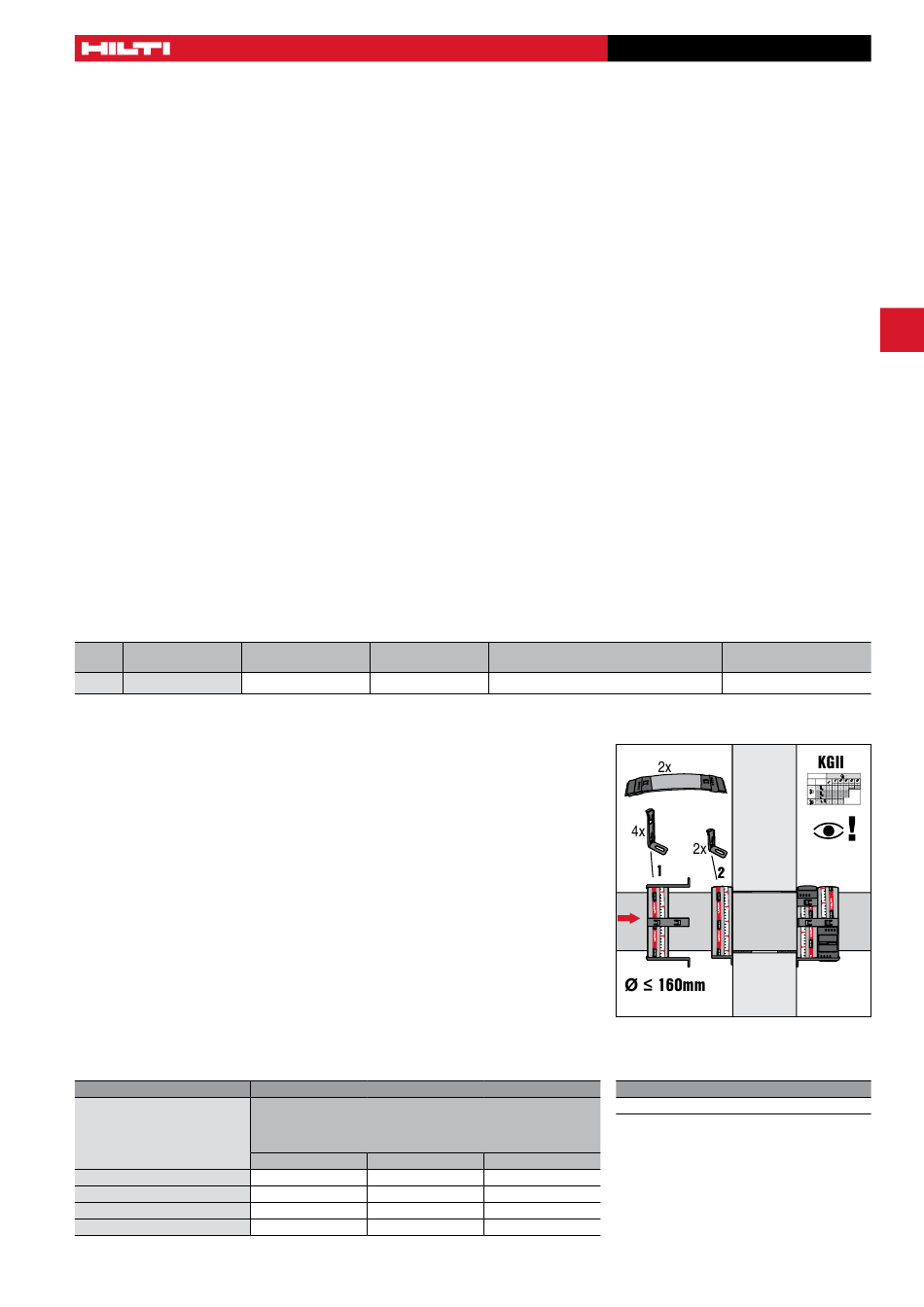

3.10 Rohrpostsysteme (PVC-Rohrpost)
Beschreibung:
Hilti Brandschutzmanschette Endlos CFS-C EL kann zur Abschot-
tung von Rohrpostsystemen verwendet werden, die durch Trocken-
bauwände, Massivwände und Massivdecken geführt sind. Das
Rohr ist ein PVC-Rohr gemäß DIN 6660 und es darf eine gemischte
Durchführung (Kombiabschottung) mit maximal drei Kabeln mit
folgenden maximalen Größen sein:
• NYM-J 3x2,5 mm²
• J-Y (St) Y 6x2x0,6 mm²
• 2x2,5 mm²
Konstruktionsgruppe 1
Rohrneigung:
(45° ≤ Rohrneigung ≤ 90°)
• Leichtbauwand/Massivwand 100
• Massivdecke 150 mm
Installation
im Überblick:
Die Hilti Brandschutzmanschette CFS-C EL muss direkt um den
Rohrumfang gemessen und ohne Abstand zwischen Rohr und
Manschette installiert werden. Weitere Details siehe Abschnitt 3.3
über schräg durchgeführte Rohre.
Zulassung Z-19.53-2192-
Anlage 1-5 Konstruktionsgruppe 1 (bis DN110)
Rohr-
Anwendung
Rohrmaterial
gruppe
Rohrpost bis DN110
PVC / PVC
Konstruktionsgruppe 2
Rohrneigung:
(Rohrneigung 90° = gerades Rohr)
• Massivwand 150
• Massivdecke 150
Installation
im Überblick:
Es müssen zwei identische Stücke in der empfohlenen Länge
(siehe Tabelle unten) zugeschnitten werden und an jedem Ende
muss jeweils ein Abschlussblech installiert werden.
Manschette 1
– Zwei lange Haken in die Abschlussbleche schieben und zwei
weitere lange Haken in die Manschette. Zwischen allen Haken
müssen ähnliche Abstände eingehalten werden.
Manschette 2
– Nur zwei kurze Haken in die Abschlussbleche schieben und
zunächst am Untergrund befestigen.
Empfohlene Länge und Anzahl der Haken:
Nomineller
Rohraußendurchmesser d
C
(mm)
125
135
140
160
Stand 02/2016
Norm
DIN 6660
Zuschnittlänge (mm)
Dicke der akustischen Rohrisolierung
identisch auf beiden Seiten
der Leichtbau-/Massivwand
(mm)
0
4
445
470
475
500
490
515
555
580
Untergrund
LTW (100mm), MW (100mm), D (150mm)
Anzahl der Haken
2 kurz und 4 lang
9
500
530
545
610
Feuerwiderstandsklassifizierung
Isolierung
Schallschutz 4-9mm PE
29
3
