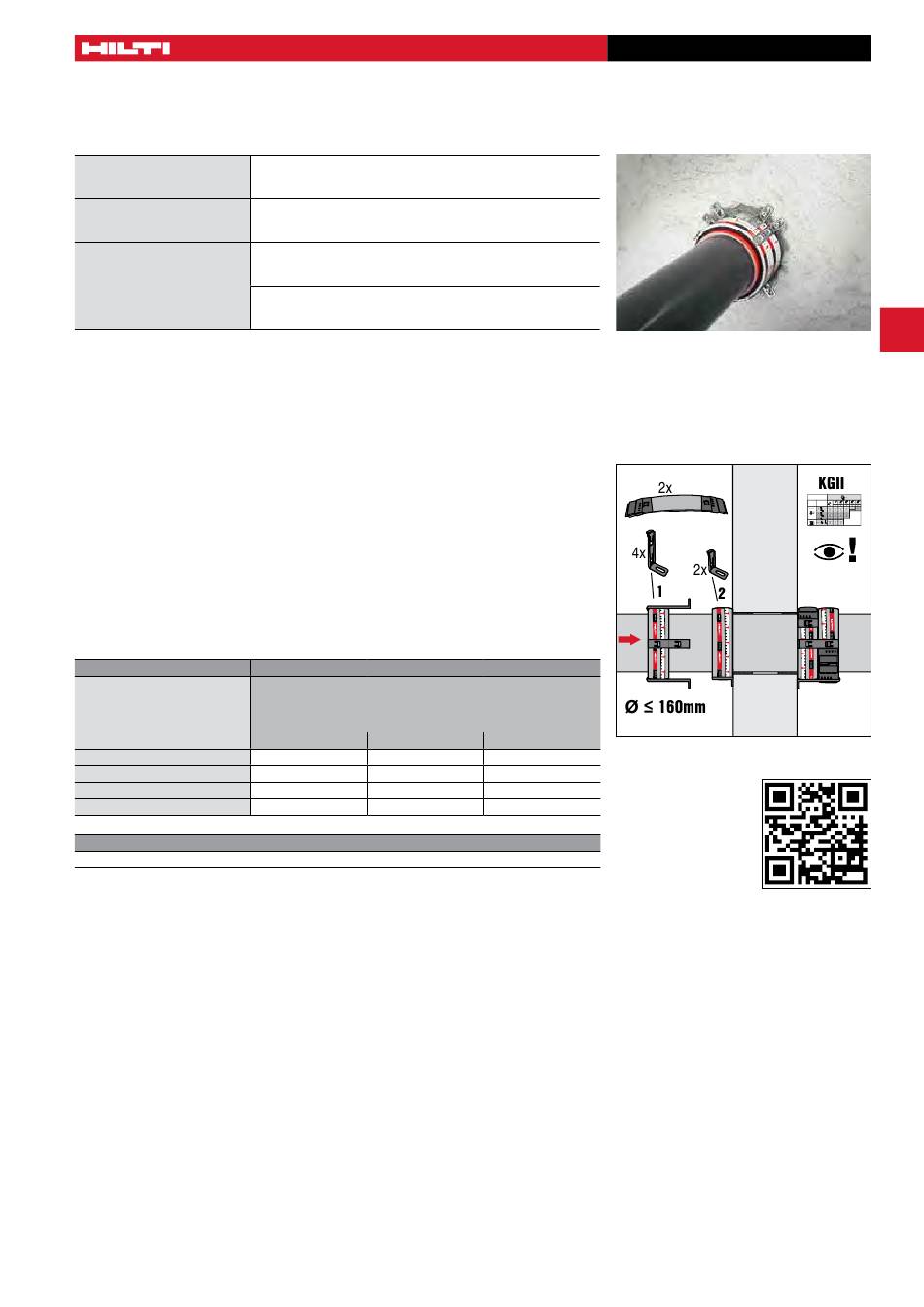

3.2 Gerade Rohre ( K onstruktionsgruppe 2 )
Rohrdurchmesser
Zulässige Dicke
der Schallisolierung
Untergründe
Beschreibung: Rohre mit einem größeren Durchmesser als 110 mm, die durch
Massivwände und -decken geführt sind, müssen mit zwei
Hilti Brandschutzmanschetten Endlos CFS-C EL abgeschottet werden.
Installation
im Überblick:
Es müssen zwei identische Stücke in der empfohlenen Länge
(siehe Tabelle unten) zugeschnitten werden und an jedem Ende
muss jeweils ein Abschlussblech installiert werden.
Manschette 1
– Zwei lange Haken in die Abschlussbleche schieben und zwei
weitere lange Haken in die Manschette. Zwischen allen Haken
müssen ähnliche Abstände eingehalten werden.
Manschette 2
– Nur zwei kurze Haken in die Abschlussbleche schieben und
zunächst am Untergrund befestigen.
Empfohlene Länge und Anzahl der Haken:
Nomineller Rohr-
außendurchmesser d
C
(mm)
125
135
140
160
Anzahl der Haken
2 kurz und 4 lang
Stand 02/2016
110 mm < Ø ≤ 160 mm
4 – 9 mm
feuerbeständige Massivwand
(t
≥ 150 mm)
E
feuerbeständige Decke
(t
≥ 150 mm)
E
Zuschnittlänge (mm)
Dicke der akustischen Rohrisolierung
identisch auf beiden Seiten der
Leichtbau-/Massivwand
(mm)
0
4
445
470
475
500
490
515
555
580
Feuerwiderstandsklassifizierung
9
500
530
545
610
3
