Hilti CFS-C EL Technisches Datenblatt Seite 21

Installation
im Überblick: Die Länge ist direkt an den durchgeführten Rohren zu messen.
Es ist sehr wichtig, dass der Abstand zwischen zwei Haken
niemals größer als 150 mm ist.
Geprüfte Rohre:
Bitte jeweils in der Zulassung Z-19.53-2192 prüfen,
ob die spezifische Anwendung abgedeckt ist.
Zulassung Z-19.53-2192-
Anlage 1-5 Konstruktionsgruppe 1 (bis DN110)
Rohr- Anwendung Rohrmaterial
gruppe
C Abwasser bis DN110 PE
PE-X (z.B. Rehau
Trinkwasser,
Rautitan Flex)
G Heizung-Kälte
PP-R (z.B. aquatherm
bis DN40
green pipe)

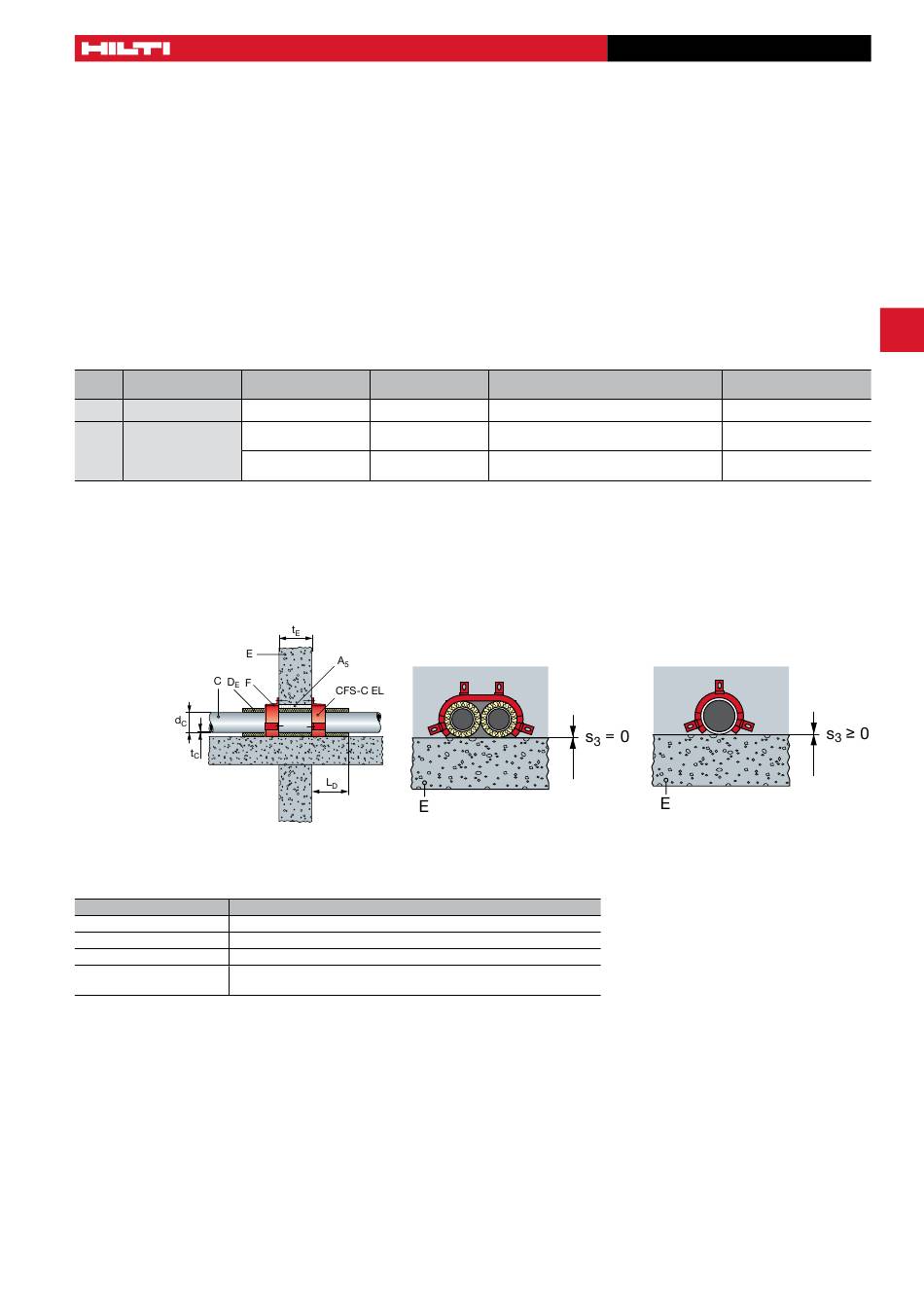

Zwei Rohre in einer Manschette (Rohre auf der Decke verlaufend)
Beschreibung: Mit der Manschette CFS-C EL können bis zu zwei Rohre abgeschottet
werden, auch wenn kein Freiraum vorhanden ist, um die Rohre voll-
ständig zu bedecken. Die Rohre sind direkt auf der Decke befestigt
(s ≥ 0 mm) und befinden sich unmittelbar nebeneinander (s
3
Hersteller Zugelassene Art von Wärmeisolierung aus geschäumtem Elastomer
Armacell GmbH Armaflex AF, Armaflex SH, Armaflex Ultima, Armaflex HT
NMC Gruppe Insul-Tube (nmc), Insul-Tube H-Plus (nmc)
Kaimann GmbH Kaiflex KK plus, Kaiflex KK
L'Isolante K-Flex l'Isolante K-Flex HT, l'Isolante K-Flex ECO, l'Isolante K-Flex ST,
l'Isolante K-Flex H, l'Isolante K-Flex ST Plus
Stand 02/2016
Norm Untergrund
DIN EN 1519-1 LTW (100mm), MW (100mm), D (150mm)
DIN EN ISO 15875-1 LTW (100mm), MW (100mm), D (150mm)
DIN EN ISO 15874-1 LTW (100mm), MW (100mm), D (150mm)
Feuerwiderstandsklassifizierung
Isolierung
Schallschutz 4-9mm PE
Elastomerschaum 9-32mm
(z.B. Armaflex AF)
Elastomerschaum 9-32mm
(z.B. Armaflex AF)
≥ 0 mm)
1
3
