Feuerwiderstandsklassifizierung
3.4 Deckeneinbau im Bereich von Rohrbögen 87° und 2x45°
Rohrdurchmesser
Zulässige Dicke
der Schallisolierung
Beschreibung: Es ist möglich, unmittelbar hinter der Durchdringung auf der Ab -
stützung einen Rohrbogen zu installieren. Dieser Rohrbogen mit
87 Grad und 2 x 45 Grad dient außerdem als Verbindungselement,
welches den Gesamtdurchmesser des Rohres vergrößert. Wenn
3
der Rohrbogen zu dicht am Baumaterial liegt und nur sehr wenig
Freiraum vorhanden ist, kann die CFS-C EL in einer U-Form um
den Rohrbogen installiert werden; dazu wird eine etwas längere
Manschettenlänge in Verbindung mit den Abschlussblechen und
den kleinen Haken verwendet.

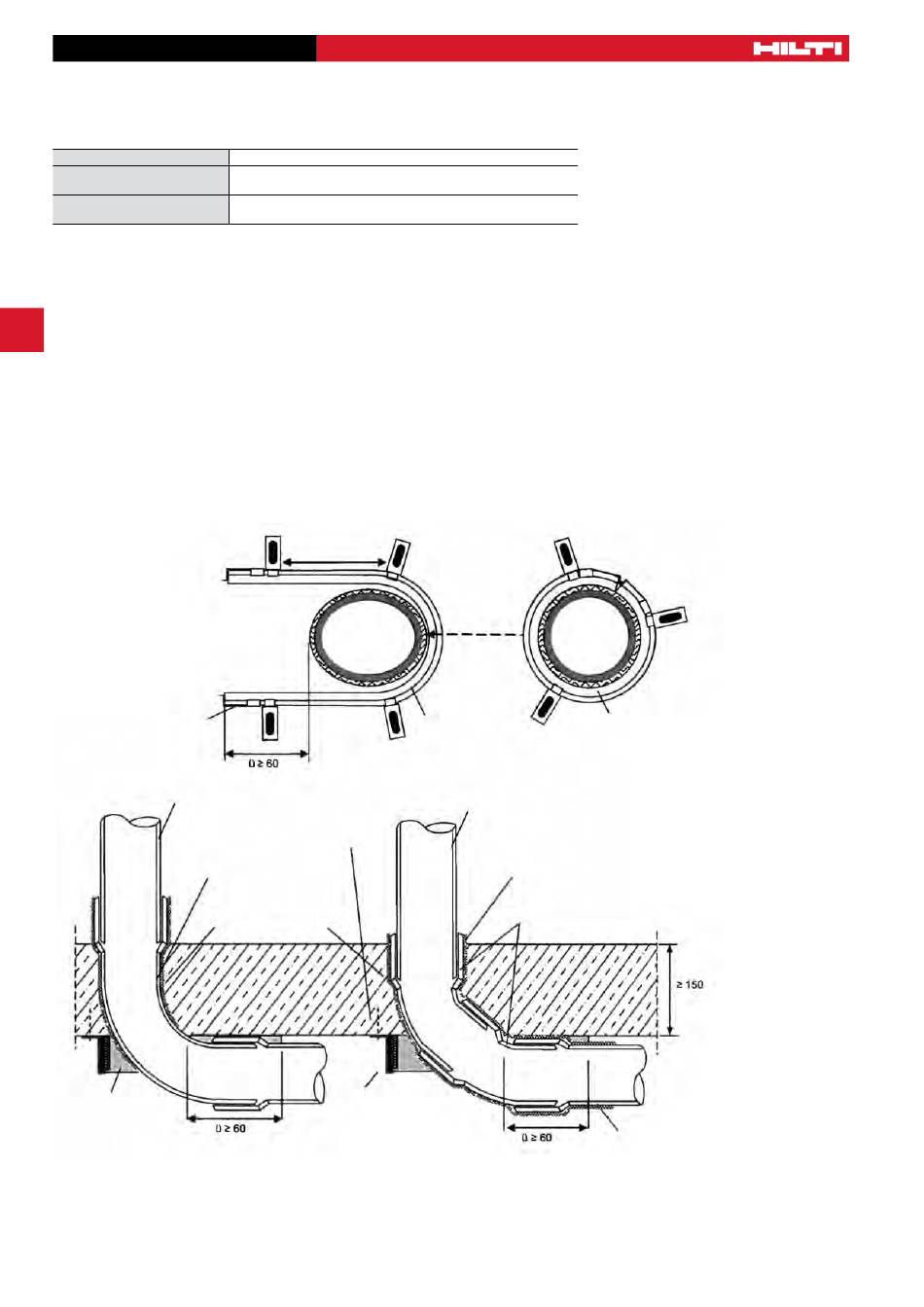

Ansicht
Verschlussplatte
Schnitt
Rohr ( R ohrgruppe F ) ⦰ ≤ 110 mm
Rohrbogen 87°
Manschettenband; Länge
ergibt sich aus Überstand
ü ≥ 60 mm
14
Ø ≤ 110 mm
4 – 9 mm
feuerbeständige Massivdecke
(t
≥ 150 mm)
E
Einbau im Bereich von 45° und 87° Bögen
Abstand ≤ 150
Befestigungsmittel
Fugenverschluss
( z .B. mit Zementmörtel )
Kurzer Haken
( Anzahl der Haken s.
Tabelle unten )
Deckeneinbau
s ≥ 100 mm
( g emessen
zwischen
den Öffnungen )
Manschettenband;
Länge ergibt sich aus
überstand ü ≥ 60 mm
Rohr ( R ohrgruppe F ) ⦰ ≤ 110 mm
wahlweise Isolierstreifen
Rohrbogen 45°
Benachbarte
Abschottung nach
dieser Zulassung
an Deckenunterseite
anliegendes Rohr
Stand 02/2016
