AUFSTELLEN UND ANSCHLIESSEN
Wandbefestigung
Zur Wandbefestigung wird das IP DECT 10 einfach auf zwei geeignete Schrauben oder
Haken gehängt.
Hinweis: Schrauben/Haken und Dübel sind nicht im Lieferumfang enthalten. Verwenden Sie
Schrauben oder Haken und Dübel, die für Ihre Wände geeignet sind.

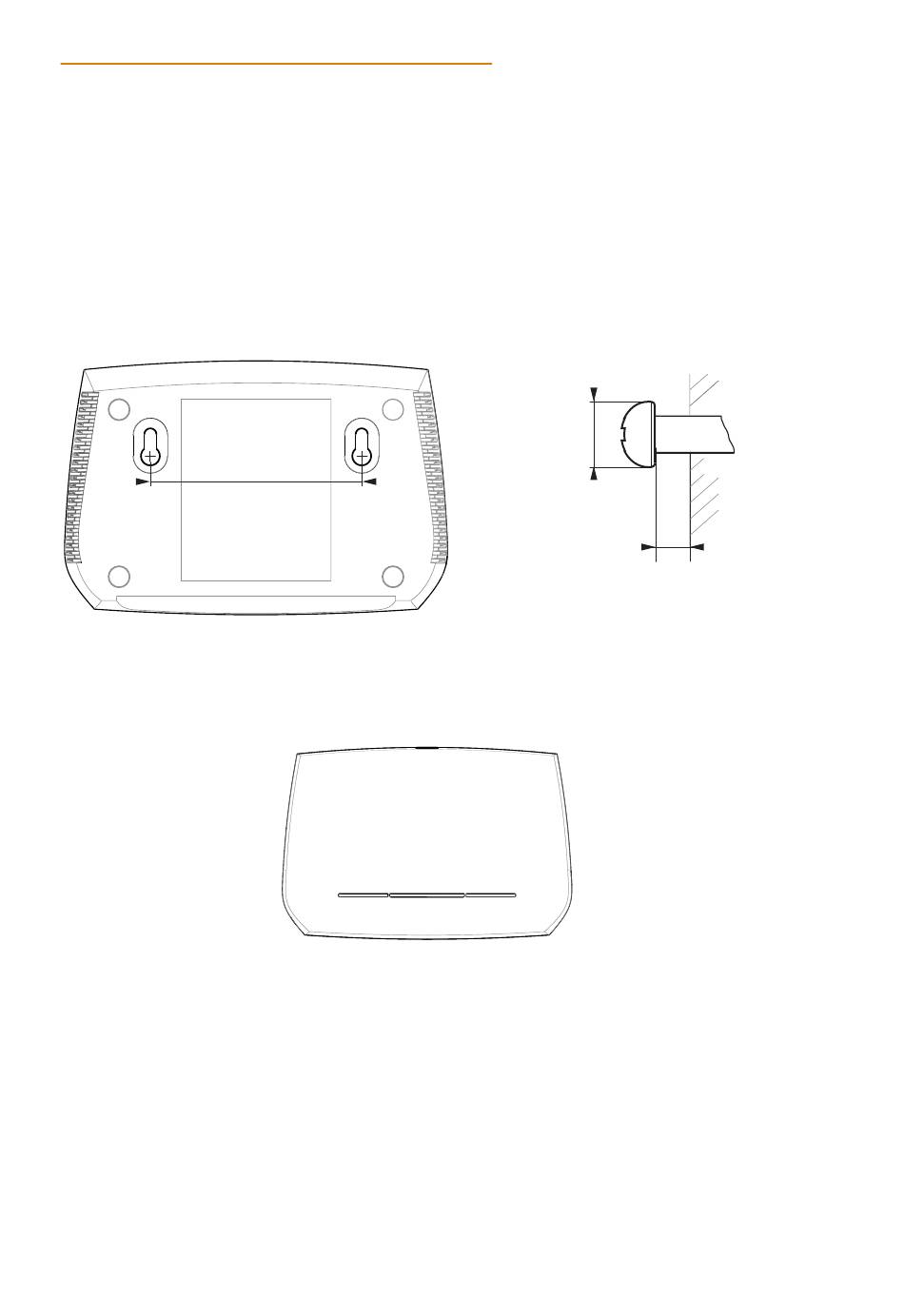

Löcher für die
Wandbefestigung
1.
Markieren Sie die Mittelpunkte der beiden Löcher auf der Wand. Die Mittelpunkte
sollten waagerecht 98 mm voneinander entfernt sein (Abb. 2, oben).
2. Bohren Sie die Löcher und setzen Sie die Dübel ein.
3. Schrauben Sie die Schrauben ein (Schraubengröße und Befestigung siehe Abb. 3,
oben).
4. Hängen Sie die beiden Löcher (siehe Abb. 2, oben) an der Rückseite des Gerätes so
auf die Schrauben, dass die LED des Gerätes nach oben zeigt und die Anschlüsse
unten sind.
5. Ziehen Sie das Gerät vorsichtig nach unten, bis die Schrauben einrasten.
6. Verbinden Sie das Ethernet-Kabel mit der RJ45-Buchse unten am Gerät.
7. Verbinden Sie den Hohlstecker des Netzteils mit der 5V DC-Buchse unten am Gerät.
98 mm
ø max: 8.8 mm
ø min: 6.8 mm
Abstand zur Wand
Abb. 2
Abb. 4
5
~ 4 mm
Abb. 3
