Agena BIOSCIENCE MassARRAY Dx Analyzer 4 Bedienungsanleitung Seite 54

Anhang B Manuelle Spektrumerfassung
50
Manuelle Speicherung
von Spektren
Um Spektren im Puffer
zu speichern

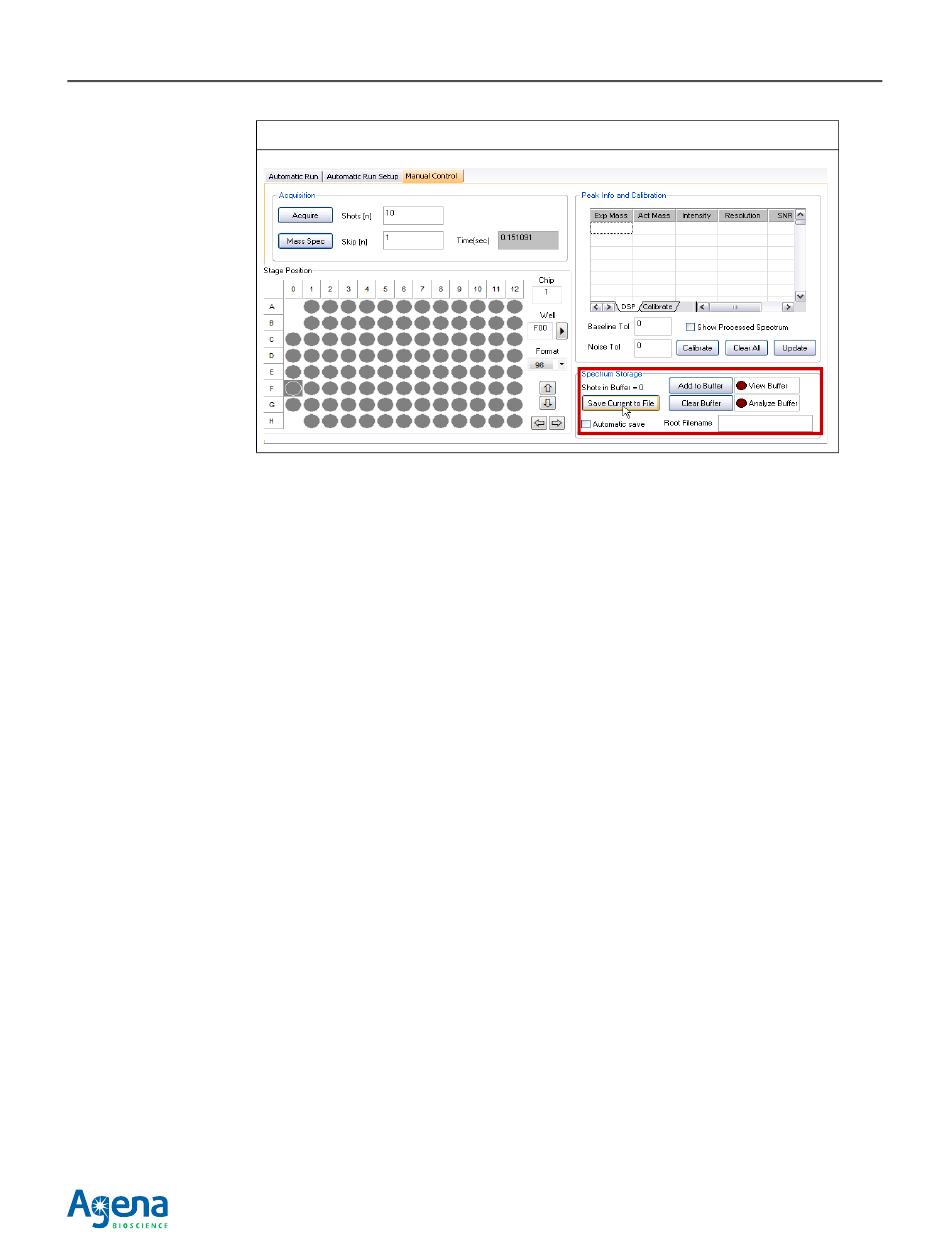

Abbildung B.4 Registerkarte Manual Control (Manuelle Steuerung)
1. Klicken Sie auf Current (Aktuell), um nur das aktuelle Spektrum zu speichern oder
klicken Sie auf Buffer (Puffer), um alle Spektren im Puffer zu speichern.
B.4).
2. In der Dialogbox Save As (Speichern unter), die erscheint, wählen Sie einen
Zielordner aus, geben einen Dateinamen (.prn) ein und klicken auf Save (Speichern).
1. Nach einer Erfassung, klicken Sie auf Add to Buffer (dem Puffer hinzufügen).
Das Spektrum erscheint im SpectroACQUIRE Fenster.
2. Erfassen Sie manuell ein weiteres Spektrum und klicken Sie auf Add to Buffer (dem
Puffer hinzufügen).
Das zuvor erfasste Spektrum wird in Orange angezeigt und das zuletzt erfasste
Spektrum wird in Schwarz angezeigt
• View Buffer (Puffer betrachten) – Zeigt die Spektren an, die im Puffer
gespeichert sind (in Orange).
• Analyze Buffer (Puffer analysieren) – Verwendet die Spektren im Puffer für
die Signalanalyse. Dies ist der Nutzung durch den Agena Bioscience
Kundendienst vorbehalten.
• Clear Buffer (Puffer löschen) – Entfernt alle Spektren aus dem Puffer.
Bedienungsanleitung MassARRAY® Dx Analyzer 4
(Abbildung B.5).
MADX-USG-CUS-501-DE R03
(Abbildung
