- Seite 1 BEDIENUNGSANLEITUNG Artikel-Nr: 161034 Radsatz ENDRESS Elektrogerätebau GmbH Neckartenzlinger Str. 39 D-72658 Bempflingen Telefon: + 49 (0) 71 23 / 9737-0 Telefax: + 49 (0) 71 23 / 9737-50 E-Mail: info@endress-stromerzeuger.de www: http://www.endress-stromerzeuger.de...
- Seite 2 Inhaltsverzeichnis ÜBERSICHT..................... 3 MONTAGE ....................... 4 ERSATZTEILE ....................7 SERVICE ......................7...
-

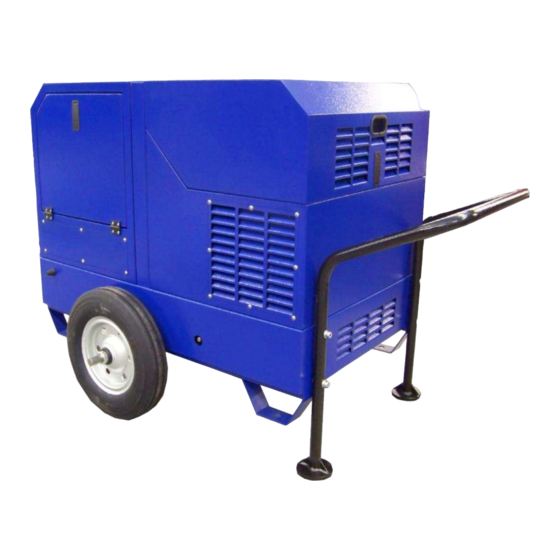

Seite 3: Übersicht
Übersicht... -
Seite 4: Montage
Montage Abb. 1 1. Gerät mit einem geeigneten Kran anheben (ca. 50 cm vom Boden) (Abb. 1). 2. Halterung für Achse auf die Achse schieben (Abb. 2) Abb. 2 3. Achse an Unterseite des Stromerzeugers montieren und Schrauben festziehen (Abb. 3). Abb. - Seite 5 4. Achse Einstellen das von beiden Seiten der Achsenhalterung nach aussen ca. 170 mm eingestellt sind (Abb. 4). Abb. 4 5. Achse an Achsenhalterung festziehen (Abb. 3). 6. Gummipuffer bei Verwendung des Radsatzes entfernen (Abb. 4). 7. Innerer Stellring auf die Achse aufschieben und festziehen (Abb. 5) Abb.
- Seite 6 8. Räder auf die Achse schieben und mit äusserem Stellring befestigen (Abb. 6). Abb. 6 9. Deichsel an Vorderseite des Stromerzeugers mit vier Schrauben befestigen (Abb. 7). Abb. 7...
-
Seite 7: Ersatzteile
Position Teilenummer Menge Artikelbezeichnung / Hersteller E130793 Stellring verz. f. Radsatz / Endress E134143 Zylinderschraube M 10 x 60 / Endress E134140 Achsböckchen H/950/25 / Endress E131339 Zylinderschraube M 10 x 60 / Endress E134142 RAD für Radsatz / Endress...
