1. Sicherheitshinweise
2. Lieferumfang
3. Bauteile
4. Kontrolle vor Inbetriebnahme
5. Motor starten
6. Ausschalten des Motors
7. Anschluss der Verbraucher
8. Sicherheitsvorrichtung
9. Wartungshinweise
10. Lagerung
11. Mängelbehebung
12. Technische Daten
13. Gewährleistungsbedingungen
14. Service - Hotline
Bitte lesen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung
aufmerksam durch, um eine falsche Handhabung zu vermeiden.
Bewahren Sie diese Anleitung gut auf, damit Ihnen die Informationen
jederzeit zur Verfügung stehen.

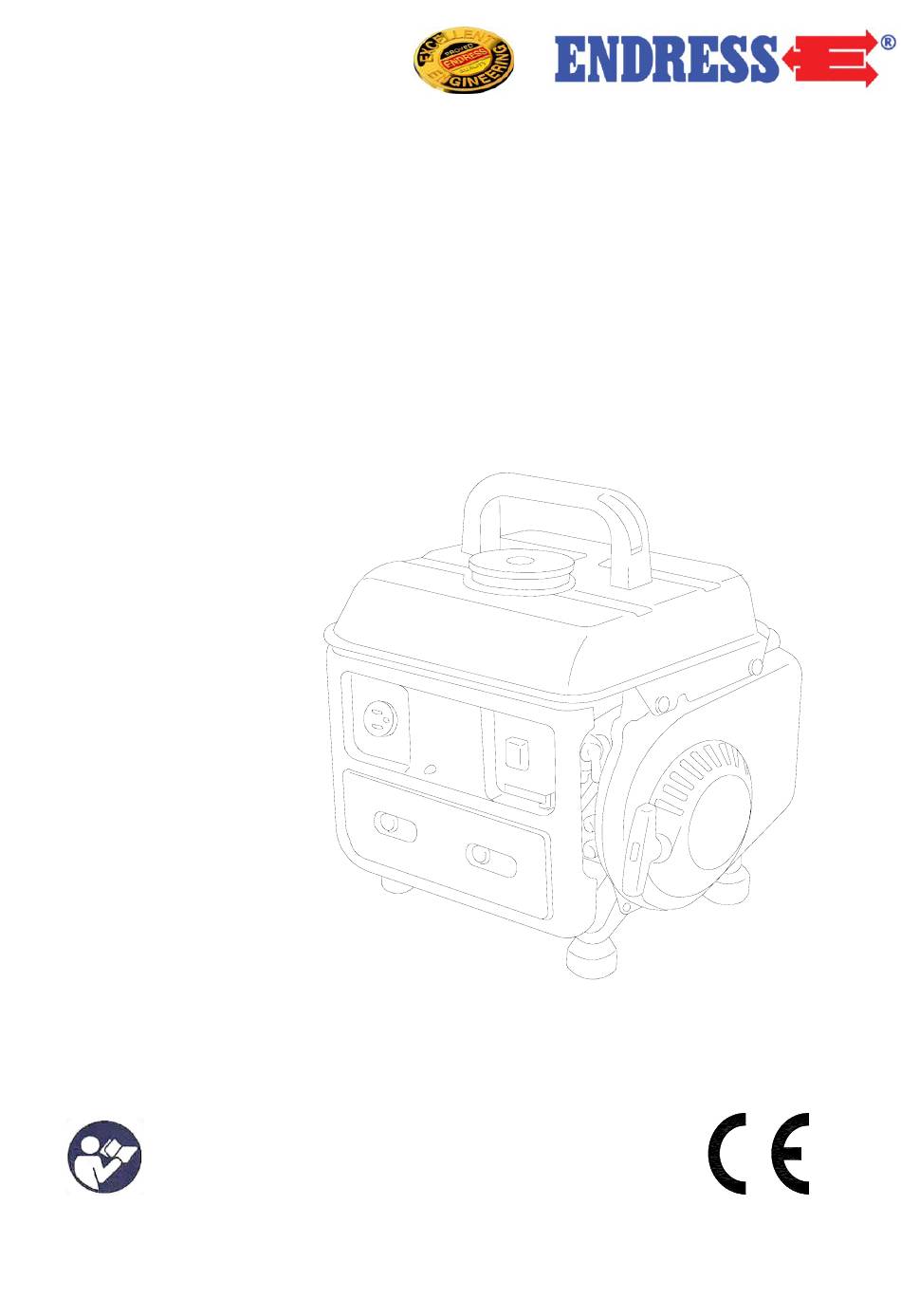

Bedienungsanleitung
ESE 850 / ESE 900
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress ESE 850
Inhaltszusammenfassung für Endress ESE 850
- Seite 1 Bedienungsanleitung ESE 850 / ESE 900 1. Sicherheitshinweise 2. Lieferumfang 3. Bauteile 4. Kontrolle vor Inbetriebnahme 5. Motor starten 6. Ausschalten des Motors 7. Anschluss der Verbraucher 8. Sicherheitsvorrichtung 9. Wartungshinweise 10. Lagerung 11. Mängelbehebung 12. Technische Daten 13. Gewährleistungsbedingungen 14.
-
Seite 2: Sicherheitshinweise
Vor dem erstmaligen Betrieb lesen Sie sorgfältig diese Bedienungsanleitung durch. 1. Sicherheitshinweise. Sorgen Sie für eine ausreichende Belüftung in geschlossenen Räumen. Beim Aufstellen in geschlossenen Räumen sind weiterführende Vorschriften für Brand und Explosionsschutz zu beachten. Der Stromerzeuger mindestens 1 m entfernt von Gebäuden oder angeschlossenen Geräten aufstellen. -
Seite 3: Motor Starten
4. Kontrolle vor Inbetriebnahme 1. Bitte verbinden Sie den Generator mit einem Erdungskabel um einen Stromschlag zu vermeiden. 2. Benzin- Ölgemisch 50:1 verwenden. Andernfalls kann es zu Motorschaden führen. 3. Kraftstoff nur bis zum oberen Rand des Kraftstoff- filters einfüllen, so dass der Filtereinsatz nicht überläuft. 4. -
Seite 4: Ausschalten Des Motors
6. Ausschalten des Motors 1. Vor dem Ausschalten angeschlossene Verbraucher ausstecken. 2. Motorschalter auf ‘OFF’. 3. Benzinhahn auf "OFF" stellen. 7. Anschluss der Verbraucher Vor dem Anschluss überprüfen, ob alle Elektro- vorrichtungen einschließlich Kabel- und Stecker- anschlüsse in einwandfreiem Zustand sind Beachten Sie, dass die Gesamtbelastung innerhalb der Nennlast liegt, da ansonsten Schäden am Generatorteil auftreten können. - Seite 5 9. Wartungshinweise 1. Reinigen Sie die Zündkerze alle 50 Stunden oder 1 x im Monat. 1.1 Entfernen Sie das Zündkerzenkabel und nehmen Sie die Zündkerze heraus. 1.2 Ölkohle – Ablagerung entfernen. 1.3 Auf Verfärbung prüfen. Standardfarbe: hellbraun 1.4 Elektrodenabstand prüfen. 0,7 mm –...
- Seite 6 Beschädigung erneuern. 3.2.3. Filter trocknen, einsetzen und Tankdeckel schließen. * Wir empfehlen, diese Arbeiten von einer autorisierten ENDRESS – Servicestation ausführen zu lassen Verwenden Sie nur Original - Ersatzteile 10. Lagerung Wenn der Stromerzeuger länger als einen Monat nicht genutzt wird, sollte folgendes beachtet werden.
- Seite 7 11. Mängelbehebung Motor Fehler Grund Behebung Zündkerze lose Zündkerze fest andrehen unerfolgte Zylinderkopf- Schraube fest anziehen Kompression schraube lose Beschädigte Dichtung Dichtung ersetzen ungenügende Seilstart ziehen Zugkraft Motor startet nicht kein Kraftstoff im Tank reinigen Fremdkörper im Tank niedrige Brennraum Ausgangsleistung Kraftstoffleitung reinigen Krafstoffleitung...
- Seite 8 Leerlaufdrehzahl hohe oder niedrige bei 50 Hz 3150 rpm Motordrehzahl Drehzahl des Motores positionieren und Bauteile lose befestigen Auskunft über Probleme mit Generator Servicecenter Wir empfehlen, Servicearbeiten von einer autorisierten ENDRESS – Service Station ausführen zu lassen. - 7 -...
-
Seite 9: Technische Daten
12. Technische Daten: Generator: Synchron Schutzklasse: IP 23 Dauerleistung [COP]: 0,72 kVA / 650 W Maximalleistung [LTP]: 0,89 kVA / 800 W Nennspannung: 230 V 1~ Nennstrom: 2,8 A 1~ Nennleistungsfaktor cos φ Frequenz: 50 Hz Bauart Antriebsmotor: 1 - Zylinder, 2 - Takt, Luftgekühlt Hubraum: 63 cm³... -
Seite 10: Gewährleistungsbedingungen
13. Gewährleistungsbedingungen Sehr geehrte Kunde Alle ENDRESS Produkte werden sorgfältig geprüft und unterliegen den Kontrollen der ENDRESS Qualitätssicherung. Die Gewährleistungsfrist beträgt 24 Monate (in allen EU – Länder). Außerhalb der EU – Länder gelten die gesetzlichen Gewährleistungs- / Garantiebedingungen des jeweiligen Landes, gerechnet vom Tage des Kaufes.
