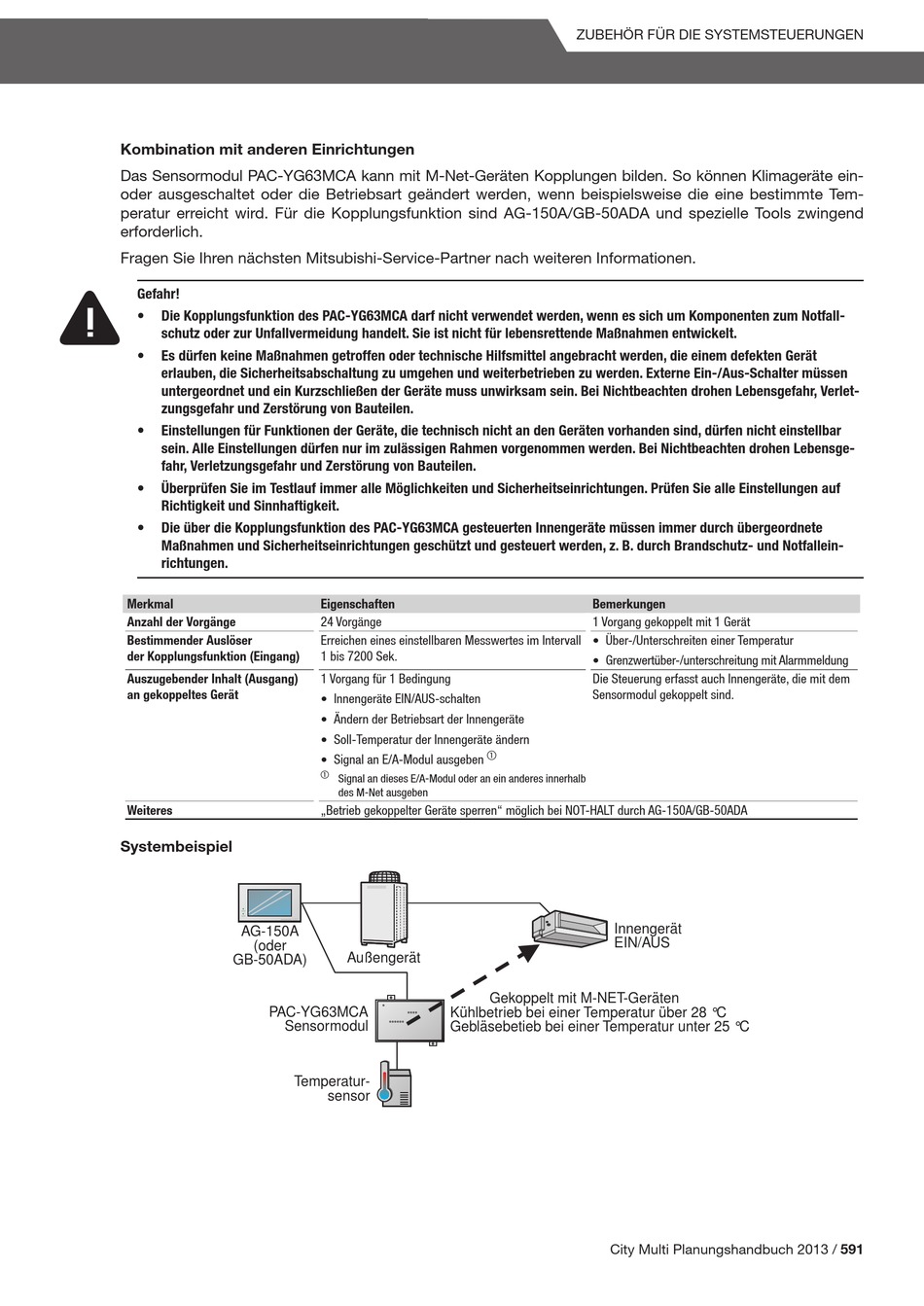

Kombination mit anderen Einrichtungen
das sensormodul PAc-Yg63McA kann mit M-net-geräten kopplungen bilden. so können klimageräte ein-
oder ausgeschaltet oder die betriebsart geändert werden, wenn beispielsweise die eine bestimmte tem-
peratur erreicht wird. Für die kopplungsfunktion sind Ag-150A/gb-50AdA und spezielle tools zwingend
erforderlich.
Fragen sie ihren nächsten Mitsubishi-service-Partner nach weiteren informationen.
Gefahr!

• Die Kopplungsfunktion des PAC-YG63MCA darf nicht verwendet werden, wenn es sich um Komponenten zum Notfall-
schutz oder zur Unfallvermeidung handelt. Sie ist nicht für lebensrettende Maßnahmen entwickelt.
• Es dürfen keine Maßnahmen getroffen oder technische Hilfsmittel angebracht werden, die einem defekten Gerät
erlauben, die Sicherheitsabschaltung zu umgehen und weiterbetrieben zu werden. Externe Ein-/Aus-Schalter müssen
untergeordnet und ein Kurzschließen der Geräte muss unwirksam sein. Bei Nichtbeachten drohen Lebensgefahr, Verlet-
zungsgefahr und Zerstörung von Bauteilen.
• Einstellungen für Funktionen der Geräte, die technisch nicht an den Geräten vorhanden sind, dürfen nicht einstellbar
sein. Alle Einstellungen dürfen nur im zulässigen Rahmen vorgenommen werden. Bei Nichtbeachten drohen Lebensge-
fahr, Verletzungsgefahr und Zerstörung von Bauteilen.
• Überprüfen Sie im Testlauf immer alle Möglichkeiten und Sicherheitseinrichtungen. Prüfen Sie alle Einstellungen auf
Richtigkeit und Sinnhaftigkeit.
• Die über die Kopplungsfunktion des PAC-YG63MCA gesteuerten Innengeräte müssen immer durch übergeordnete
Maßnahmen und Sicherheitseinrichtungen geschützt und gesteuert werden, z. B. durch Brandschutz- und Notfallein-
richtungen.
Merkmal
Anzahl der Vorgänge
Bestimmender Auslöser
der Kopplungsfunktion (Eingang)
Auszugebender Inhalt (Ausgang)
an gekoppeltes Gerät
Weiteres
Systembeispiel
GB-50ADA)
Eigenschaften
24 Vorgänge
Erreichen eines einstellbaren Messwertes im Intervall
1 bis 7200 Sek.
1 Vorgang für 1 Bedingung
• Innengeräte EIN/AUS-schalten
• Ändern der Betriebsart der Innengeräte
• Soll-Temperatur der Innengeräte ändern
• Signal an E/A-Modul ausgeben
a
Signal an dieses E/A-Modul oder an ein anderes innerhalb
des M-Net ausgeben
„Betrieb gekoppelter Geräte sperren" möglich bei NOT-HALT durch AG-150A/GB-50ADA
AG-150A
(oder
Außengerät
PAC-YG63MCA
Sensormodul
Temperatur-
sensor
Zubehör FÜr die sYsteMsteuerungen
Bemerkungen
1 Vorgang gekoppelt mit 1 Gerät
• Über-/Unterschreiten einer Temperatur
• Grenzwertüber-/unterschreitung mit Alarmmeldung
Die Steuerung erfasst auch Innengeräte, die mit dem
Sensormodul gekoppelt sind.
a
Innengerät
EIN/AUS
Gekoppelt mit M-NET-Geräten
Kühlbetrieb bei einer Temperatur über 28 °C
Gebläsebetieb bei einer Temperatur unter 25 °C
