Austauschen des Treibriemens
des Hydrostats
1. Parken Sie die Maschine auf einer ebenen Fläche,
senken die Schneideinheiten ab, aktivieren die
Feststellbremse, stellen den Motor ab und ziehen Sie
den Schlüssel aus Zündschloss.
2. Stecken Sie einen Nussschlüssel oder ein kleines Rohr
auf das Ende der Riemenspannfeder.
WARNUNG:
Die Feder ist stark gespannt und kann
Verletzungen verursachen
Passen Sie auf, wenn Sie die Spannung der
Feder ablassen.
3. Drücken Sie das Ende der Feder
vorwärts, um die Feder aus dem Bügel auszuhaken und
die Feder zu entspannen.

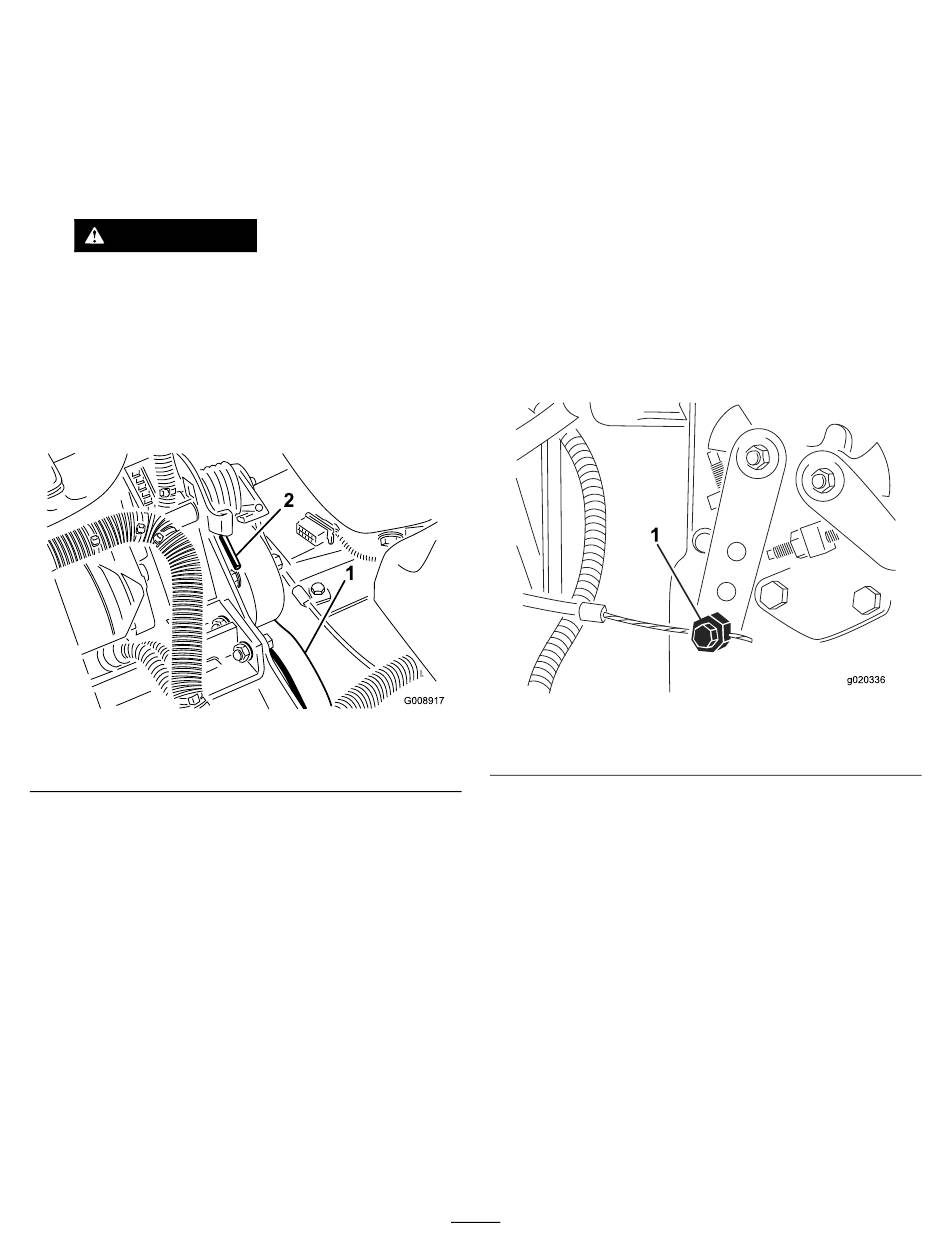

1. Hydrostat-Treibriemen
4. Tauschen Sie den Treibriemen aus.
5. Gehen Sie zum Spannen der Feder in umgekehrter
Reihenfolge vor.
(Bild 63) ab- und
Bild 63
2. Federende
Warten der
Bedienelementanlage
Einstellen der
Gasbedienung
1. Parken Sie die Maschine auf einer ebenen Fläche,
senken die Schneideinheiten ab, aktivieren die
Feststellbremse, stellen den Motor ab und ziehen Sie
den Schlüssel aus Zündschloss.
2. Stellen Sie den Gasbedienungshebel nach hinten,
sodass er gegen den Schlitz im Armaturenbrett
anschlägt.
3. Lockern Sie den Anschluss des Bowdenzugs am Arm
der Einspritzpumpe
g008917
1. Hebel der Einspritzpumpe
4. Halten Sie den Hebel der Einspritzpumpe gegen den
Leerlaufanschlag und ziehen den Zuganschluss fest.
5. Lockern Sie die Schrauben, mit denen der
Gasbedienungshebel am Armaturenbrett befestigt ist.
6. Schieben Sie den Gasbedienungshebel ganz nach vorne.
7. Schieben Sie die Anschlagplatte so weit, dass sie
mit dem Gasbedienungshebel in Berührung kommt
und ziehen dann die Schrauben fest, mit denen der
Gasbedienungshebel am Armaturenbrett befestigt
wird.
8. Wenn der Gasbedienungshebel beim Betrieb nicht in
dieser Stellung bleibt, ziehen Sie die Sicherungsmutter,
mit der das Reibteil am Gasbedienungshebel gesetzt
wird, mit 5-6 N·m an.
Hinweis: Die maximale Kraft, die zum Betätigen
des Gasbedienungshebels erforderlich ist, sollte 89 N
betragen.
48
(Bild 64).
Bild 64
g020336
