boso medicus control Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für medicus control:
- Gebrauchsanweisung (244 Seiten) ,
- Kurzanleitung (6 Seiten) ,
- Gebrauchsanweisung (93 Seiten)
Verwandte Anleitungen für boso medicus control
Inhaltszusammenfassung für boso medicus control

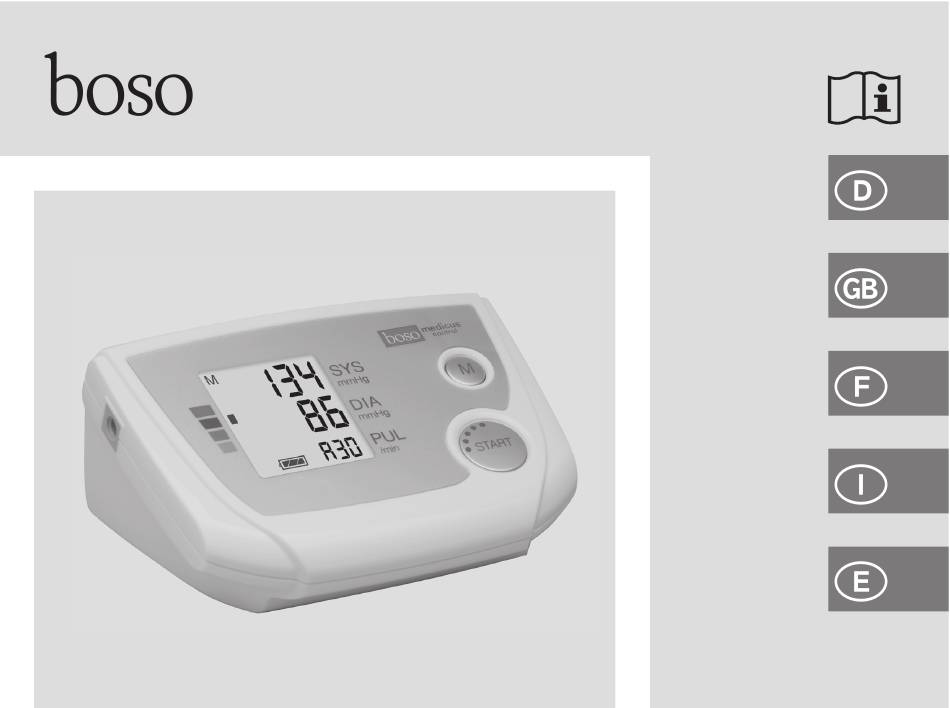

- Seite 1 Gebrauchs- anweisung User Instructions Mode d’emploi Manuale di istruzioni Manual del Usuario...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis Geräteübersicht ............................................Kurzanleitung ..............................................Lieferumfang ..............................................Einführung ................................................Blutdruckwerte ............................................. Systolischer und diastolischer Blutdruckwert ......................Grenzwerte der WHO für die Beurteilung der Blutdruckwerte ............Inbetriebnahme des Gerätes ....................................Batterien einsetzen ...................................... Batterie-Statusanzeige .................................... Batteriewechsel ......................................... Allgemeine Hinweise zur Selbstmessung des Blutdrucks .................. - Seite 3 Inhaltverzeichnis Blutdruckmessung ..........................................Abbruch der Messung ..................................... Messwertanzeige ..........................................Hinweis zum Gastmodus ..................................Ausfüllen des Blutdruckpasses / Abruf des Mittelwertes mit Bewertungsskala ...... Anzeige der gespeicherten Einzelwerte ............................... Netzbetrieb ..............................................Fehleranzeige .............................................. Reinigung ................................................. Garantie und Kundendienst ....................................Entsorgung ..............................................Technische Daten ..........................................
-
Seite 4: Geräteübersicht

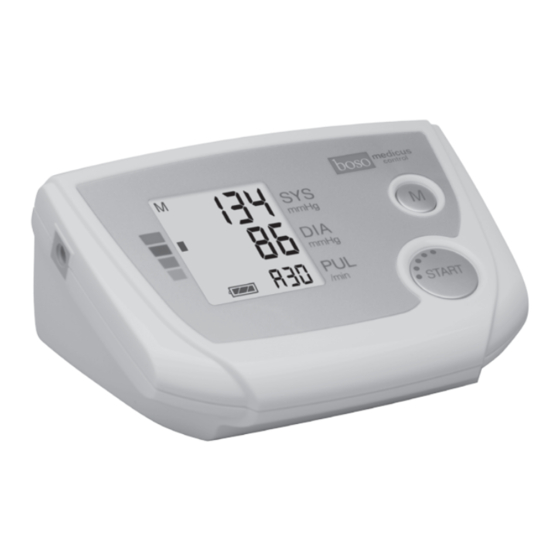

Geräteübersicht Netzgerätanschluss M-Taste Manschetten- anschluss START-Taste WHO-Bewertungsskala LCD-Anzeige Statusanzeige für Batterien siehe Seite 11 Messung läuft siehe Seite 19 Herzrhythmus-Störung während der Messung siehe Seite 20, 27 Speicherwert siehe Seite 24... -
Seite 5: Kurzanleitung
Kurzanleitung Batterien einlegen, auf richtige Polung aller gespeicherten Messungen mit achten (S. 10) WHO-Bewertung. Gleichzeitig wird die Anzahl aller gespeicherten Messungen Manschette mit Messgerät verbinden angezeigt, z.B. „A30“. Anschließend (S. 14) werden der Reihe nach die jeweiligen Einzel-Messwerte angezeigt. Manschette anlegen (S. 15) Diese Kurzanleitung ersetzt nicht die Start (und Abbruch) einer Messung in der Gebrauchsanweisung enthaltenen... -
Seite 6: Lieferumfang
Date d’achat Fecha de compra data di vendita Händler · Dealer · Négociant Comerciante · Rivenditore boso-medicus control BOSCH + SOHN GMBH U. CO. KG FABRIK MEDIZINISCHER APPARATE BAHNHOFSTR. 64 · D-72417 JUNGINGEN CERTIFICAT DE GARANTIE 4 Batterien LR 6 (AA) -
Seite 7: Einführung
Einführung Sehr geehrter Kunde, wir freuen uns sehr, In dieser Gebrauchsanweisung wird dass Sie sich zum Kauf eines boso- „ “ für eine Aktion des Anwenders ver- Blutdruckmessgerätes entschieden ha- wendet. ben. Die Marke boso steht für höchste Qualität und Präzision und ist auch bei Bei Veräusserung des Gerätes ist diese... -
Seite 8: Blutdruckwerte
Blutdruckwerte Um den Blutdruck zu ermitteln, müssen Diastolischer (unterer) Blutdruck- zwei Werte gemessen werden: wert: Er liegt vor, wenn der Herzmuskel gedehnt ist und sich wieder mit Blut füllt. Systolischer (oberer) Blutdruckwert: Er entsteht, wenn der Herzmuskel sich Die Messwerte des Blutdruckes werden in zusammenzieht und das Blut in die Blut- mmHg (mm Quecksilbersäule) angegeben. - Seite 9 Blutdruckwerte Wann eine medikamentöse Therapie Bei der Blutdruck-Selbstmessung zu erforderlich ist, hängt nicht allein vom Hause werden häufig etwas niedrigere Blutdruck ab, sondern auch Werte als beim Arzt gemessen. Deshalb Risikoprofil des Patienten. Bitte sprechen hat die Deutsche Hochdruckliga für die Sie mit Ihrem Arzt, wenn nur einer der bei- Messung zu Hause tiefere Grenzwerte den Werte (Systole, Diastole) ständig über...
-
Seite 10: Inbetriebnahme Des Gerätes
Inbetriebnahme des Gerätes Mischen Sie nie alte und neue Batte- rien oder verschiedene Fabrikate. Bei falscher Polung funktioniert das Gerät nicht und es kann zu Wärmebildung oder Auslaufen der Batterien und zur Zer- störung des Gerätes kommen. Batterien einsetzen Bild 1 Das Batteriefach befindet sich auf der Unterseite des Gerätes. -
Seite 11: Batterie-Statusanzeige
Inbetriebnahme des Gerätes Das Gerät besitzt eine Statusanzeige für Leisten Sie einen Beitrag zum den Batterieladezustand (siehe S. 4) Umweltschutz Batterie voll geladen. Verbrauchte Batterien und Akkus dürfen Batterie teilweise entladen. nicht in den Hausmüll. Batterie demnächst ersetzen. Sie können diese bei einer Sammelstelle für Altbatterien bzw. -
Seite 12: Allgemeine Hinweise Zur Selbstmessung Des Blutdrucks
Allgemeine Hinweise zur Selbstmessung des Blutdruckes 1. Blutdruckschwankungen sind normal. trächtigen, bzw. zu Fehlmessungen füh- Selbst bei einer Wiederholungsmessung ren (siehe Seite 27). können beachtliche Unterschiede auf- treten. Einmalige oder unregelmäßige 4. Bei Patienten mit schwachem Puls Messungen liefern keine zuverlässige (möglich z.B. - Seite 13 Allgemeine Hinweise zur Selbstmessung des Blutdruckes 7. Der Blutdruck muss (wenn keine Ein- schränkungen (siehe Seite 16) vorlie- gen) immer an dem Arm mit den höhe- ren Druckwerten gemessen werden. Hierzu messen Sie den Blutdruck zuerst an beiden Armen und danach immer an dem Arm dessen Blutdruckwert höher ist.
-
Seite 14: Vorbereitung Zur Blutdruckmessung
Vorbereitung zur Blutdruckmessung Hinweis zur Manschettengröße: Verbinden Sie die Manschette mit dem Ge- rät, indem Sie den Stecker fest (einra- Das Gerät darf nur mit folgenden stend) in die Buchse auf der linken Seite Manschetten verwendet werden. Diese des Gerätes eindrücken. (Siehe Bild 2). müssen entsprechend dem aufgedruckten Oberarm-Umfang gewählt werden. -
Seite 15: Anlegen Der Manschette
Vorbereitung zur Blutdruckmessung Folgendes muss bei der Blutdruckmes- Anlegen der Manschette sung beachtet werden: Die Messung ist am unbekleideten Ober- Meiden Sie eine Stunde vor der arm durchzuführen. Blutdruckmessung Nikotin und Achten Sie darauf, dass der Arm bei Kaffee. eng anliegender Oberbekleidung durch Sitzen Sie zur Blutdruckmessung das Hochkrempeln des Ärmels nicht abge- bequem. - Seite 16 Vorbereitung zur Blutdruckmessung Während der Messung können Fehl- funktionen bei Medizingeräten auftreten, Markierung die zeitgleich am selben Arm verwendet werden. 2-3 cm Die Manschette darf nicht zu fest Bild 3 anliegen, es sollen noch etwa zwei Finger zwischen Arm und Manschette passen. Die Manschette darf nicht über Wun- den angelegt werden, da dies zu weiteren Der Metallbügel darf niemals über...
- Seite 17 Vorbereitung zur Blutdruckmessung Achten Sie darauf, dass der Luft- Legen Sie den Arm mit der angelegten Manschette entspannt und leicht schlauch während der Messung nicht ge- abgewinkelt auf den Tisch, so dass sich knickt ist. Ein daduch resultierender Blut- stau könnte zu Verletzungen führen. die Manschette in Herzhöhe befindet.
-
Seite 18: Blutdruckmessung
Blutdruckmessung Ihr Gerät hat einen Speicher für 30 Mes- Zur Funktionskontrolle erscheinen kurz sungen. sämtliche Anzeigeelemente der LCD- Anzeige (siehe Bild 5). Starten Sie die Messung mit der START- Taste START Jetzt den Arm vollkommen ruhig hal- ten und nicht sprechen. Bild 5... -
Seite 19: Abbruch Der Messung
Blutdruckmessung Die Pumpe beginnt die Manschette aufzu- Während der Messphase wird der fallende pumpen. Manschettendruck und das blinkende Symbol angezeigt (siehe Bild 6). Das Gerät besitzt eine intelligente Auf- pump-Automatik für schonendes Aufpum- pen auf den richtigen Manschettendruck. Der steigende Manschettendruck wird an- gezeigt. -
Seite 20: Messwertanzeige
Messwertanzeige Nach Ende der Messung öffnet sich Die Messung wird automatisch gespei- automatisch das eingebaute Ventil zur chert. (Ausnahme Gast-Modus, vgl. unten). Schnellentlüftung der Manschette. Ist der Messwertspeicher voll (30 Messun- gen), so wird die älteste Messung ge- Die gemessenen Blutdruckwerte (Systole, löscht und die aktuelle gespeichert. - Seite 21 Messwertanzeige Symbols bei ruhig gehaltenem Arm Lassen Sie zwischen zwei Messun- kann ein Hinweis auf Herz-Rhythmus-Stö- gen mindestens zwei Minuten ver- rungen sein. Bitte besprechen Sie dies bei gehen. Ihrem nächsten Arztbesuch. Wird keine weitere Messung ge- wünscht, nehmen Sie die Manschette Der Blutdruck ist eine dynamische Größe vom Arm ab.
-
Seite 22: Ausfüllen Des Blutdruckpasses / Abruf Des Mittelwertes Mit Bewertungsskala
Ausfüllen des Blutdruckpasses Abruf des Mittelwertes mit Bewertungsskala Tragen Sie jeden Einzelwert in Ihren Tragen Sie den Mittelwert in das spe- Blutdruckpass ein. ziell dafür vorgesehene Feld in Ihrem Blutdruckpass ein. Rufen Sie nach jeweils 30 eingetrage- nen Blutdruckmessungen Ihren Mittel- Befindet sich keine Messung im Speicher, wert ab, indem Sie im ausge- so wird bei Systole und Diastole jeweils... - Seite 23 Ausfüllen des Blutdruckpasses Abruf des Mittelwertes mit Bewertungsskala Am linken Displayrand erscheint ein dunk- les Rechteck (siehe Bild 8), entsprechend Mittelwert Systole der Höhe des Blutdruckmittelwertes. Mit mmHg Hilfe der zugehörigen Bewertungsskala (siehe Bild 9) sehen Sie in welchem Bereich Mittelwert Diastole sich Ihr Blutdruck gemäß...
-
Seite 24: Anzeige Der Gespeicherten Einzelwerte
Anzeige der gespeicherten Einzelwerte Um die zuletzt gespeicherte Messung anzuzeigen, Alle gespeicherten Mess- drücken Sie die M-Taste nach Abruf des werte werden in der oben Mittelwerts erneut. Die Nummer der Messung beschriebenen Weise durch erscheint im Display (siehe Bild 10). weiteres wiederholtes Drücken der M-Taste nach-... -
Seite 25: Netzbetrieb
Gerät, wird nach dem Trennen der sich die Anschlussbuchse für das Netzge- rät. Verwenden Sie im Bedarfsfall nur das Netzverbindung der Messwertspeicher nicht gelöscht. boso-Netzgerät (Bestell-Nr. 410-7- 150). Dieses Netzgerät ist in der Span- nung genau abgestimmt, stabilisiert und Netztrennung: Im ausgeschalteten Zustand richtig gepolt. -
Seite 26: Fehleranzeige
Fehleranzeige Treten während der Messung Probleme auf, so wird anstatt des Messergebnisses ein Fehler angezeigt. Bedeutung der Fehleranzeigen: Fehlerursache für Err Anzeige: Fehlerbehebung: Manschettendruck schwankt Arm ruhig halten während der Messung zu stark keine auswertbaren Pulsationen Lage der Manschette überprüfen (siehe Seite 15) und erneut messen. - Seite 27 Fehleranzeige Anzeige: Fehlerbehebung: Wiederholungsmessung empfohlen; dabei Arm vollkommen ruhig halten. Die wiederholte Anzeige des Symbols bei ruhig gehaltenem Arm kann ein Hinweis auf Herz-Rhythmus- Störungen sein. Bitte besprechen Sie dies bei Ihrem nächsten Arztbesuch.
-
Seite 28: Reinigung
Reinigung Garantie und Kundendienst Gerät: Garantie: Zur Reinigung des Gerätes verwenden Sie Die Garantiebedingungen entnehmen Sie ein weiches, trockenes Tuch. bitte der Garantie-Urkunde. Ein Garantieanspruch kann nur anerkannt Manschette: werden, wenn die vom Händler ausgefüllte Kleine Flecken auf der Manschette können und abgestempelte Garantie-Urkunde zu- vorsichtig mit handelsüblichem Geschirr- sammen mit dem Gerät eingeschickt wird. -
Seite 29: Entsorgung
Entsorgung Geräte und Batterien dürfen nicht in den Hausmüll. Am Ende der Nutzungsdauer muss das Ge- rät einer Sammelstelle für Elektronik-Alt- teile zugeführt werden. Bitte beachten Sie, dass Batterien und wie- deraufladbare Batterien hierbei gesondert entsorgt werden müssen. (Sammelstelle Ihrer Gemeinde). -
Seite 30: Technische Daten
Technische Daten Messprinzip: Oszillometrisch Messbereich: 40 bis 240 mmHg, 40 bis 200 Puls/min. Manschettendruck: 0 bis 320 mmHg Anzahl Speicher: 30 Messungen Anzeige: Betriebsbedingungen: Umgebungstemperatur 10 bis 40°C rel. Luftfeuchtigkeit 15 bis 85 % Lagerbedingungen: Umgebungstemperatur - 5°C bis + 50°C rel. - Seite 31 Technische Daten Gewicht: 300 g ohne Batterien Abmessungen (B x H x T): 150 mm x 65 mm x 115 mm Klassifikation: Schutzklasse II ( Typ BF ( Klinischer Test die Messgenauigkeit entspricht den Anforderungen (DIN 58130): der EN 1060 Teil 3 maximale Messabweichung ±...
-
Seite 32: Prüfanweisung Für Die Messtechnische Kontrolle (Nur Für Geschultes Fachpersonal)
Prüfanweisung für die messtechnische Kontrolle (nur für geschultes Fachpersonal) Die messtechnische Kontrolle – späte- Hinweise: stens alle 2 Jahre – ist durchzuführen von folgenden Einrichtungen oder Personen: a) Wenn der Druck im Messmodus über – Hersteller 320 mmHg gesteigert wird, spricht das –... - Seite 33 Prüfanweisung für die messtechnische Kontrolle (nur für geschultes Fachpersonal) Prüfung 5.) Gerät durch erneutes Drücken der START-Taste ausschalten 1.) Batterien entnehmen. ursprüngliche Steckeranordnung wie- der herstellen. 2.) START-Taste gedrückt halten und Batterien einsetzen. C) Sicherung Zur Sicherung kann das Gehäu- 3.) START-Taste loslassen.
- Seite 164 0124 BOSCH + SOHN GmbH u. Co. KG Bahnhofstraße 64 D-72417 Jungingen T + 49 (0) 74 77 92 75-0 F + 49 (0) 74 77 10 21 E zentrale@boso.de Internet: www.boso.de...
