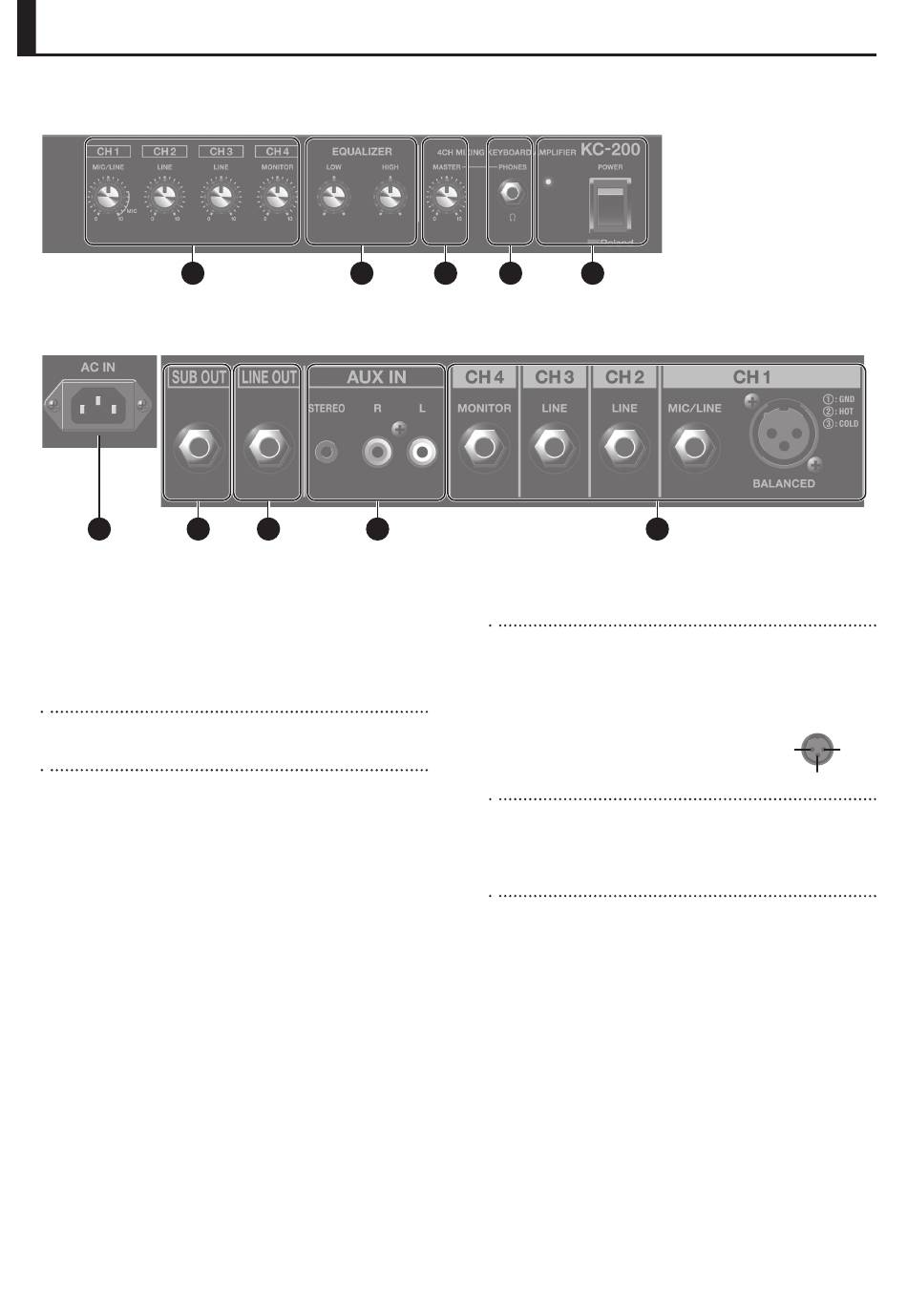

Beschreibung der Bedienoberfläche
* Die Abbildung zeigt das Modell KC-200. Der KC-80 besitzt keinen vierten Kanal (CH4 (MONITOR) und keinen CH4-Regler.
Die Bedienoberfläche
1
Die Rückseite
10
1
[CH1]–[CH4]-Regler ( KC-80 : [CH1]–[CH3])
bestimmen die Lautstärke der an den Buchsen H1 (XLR, MIC/LINE),
CH2/CH3 (LINE) und CH4 (MONITOR) angeschlossenen
Instrumente bzw. Geräte.
2
EQUALIZER
[LOW]-Regler
bestimmt den Pegel der tiefen Frequenzen.
[HIGH]-Regler
bestimmt den Pegel der hohen Frequenzen.
3
[MASTER]-Regler
bestimmt die Gesamtlautstärke.
Dieser Regler steuert auch gleichzeitig den Pegel, der über die
SUB OUT-Buchse ausgegeben wird.
* Der [MASTER]-Regler regelt nicht die Lautstärke des Signals,
das über die LINE OUT-Buchsen ausgegeben wird.
4
PHONES-Buchse
Hier können Sie einen Kopfhörer anschließen.
Stellen Sie die gewünschte Lautstärke mit den [CH1]–[CH4-
Reglern und dem [MASTER]-Regler ein.
* Wenn in dieser Buchse ein Stecker eingesteckt ist, wird über
den internen Lautsprecher kein Sound ausgegeben. Sie können
dann z.B. nachts üben, ohne dass ein lauter Sound erzeugt wird.
5
[POWER]-Schalter
schaltet das Gerät ein bzw. aus. Wenn das Gerät eingeschaltet ist,
leuchtet die Anzeige links dieses Schalters.
4
2
9
8
3
4
7
6
CH1–CH4 Input-Buchsen
CH1: BALANCED-Buchse, MIC/LINE-Buchse
CH1 besitzt einen MIC/LINE-Klinkenanschluss und einen
symmetrische BALANCED-Buchse (XLR) für den Anschluss eines
Mikrofons.
Dieser Kanal unterstützt Signale in einem Pegelbereich von -50
dBu (Mikrofone) bis -20 dBu (für z.B. Soundmodule).
* Pin-Belegung der CH1 BALANCED-Buchse
CH2, CH3 : LINE-Buchsen
zum Anschluss von Keyboards, Soundmodulen und anderen
Geräten.
Dieser Anschluss unterstützt den Line-Pegel (-20 dBu).
CH4: MONITOR-Buchse (nur KC-200 )
CH 4 ist ein dedizierter Monitorkanal. Das in den Eingang
CH4 geführte Signal wird nicht über die Line Out-Buchsen
ausgegeben, sondern ist nur über die internen Lautsprecher und
einen angeschlossenen Kopfhörer hörbar.
Sie können den KC-200 als Talkback-Monitor der PA oder als Live-
Monitor auf Bühnen verwenden. Das Signal (z.B. ein Click oder
Rhythmus) ist dann nur über den Bühnen-Verstärker hörbar.
zum Anschluss von Keyboards, Soundmodulen und anderen
Geräten. Dieser Anschluss unterstützt den Line-Pegel (-20 dBu).
7
AUX IN (STEREO, R/L)-Buchsen
zum Anschluss eines Audio Players, CD-Players, Instruments oder
anderer Audioquelle. Sie können damit zu einem Audio-Playback
spielen.
8
LINE OUT-Buchse
zum Anschluss an einen Mixer oder ein Aufnahmegerät.
Die Regler der Bedienoberfläche beinflussen nicht die Lautstärke
bzw. den Klangcharakter des Signals, das über die LINE OUT-
Buchsen ausgegeben wird.
5
6
2 HOT
1 GND
3 COLD
