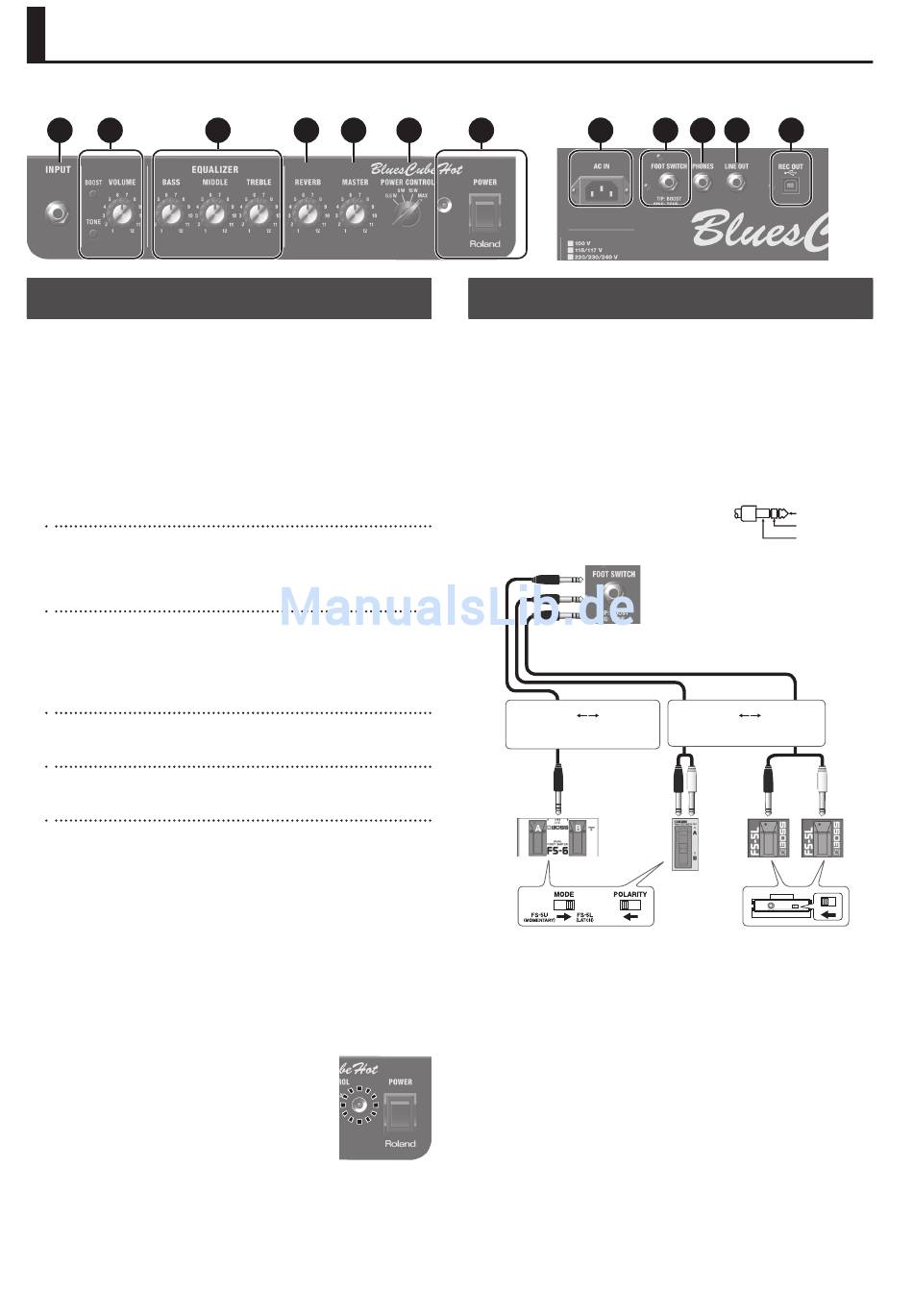

Die Bedienoberfläche und Anschlüsse
Bedienoberfläche
1
2
Die Bedienoberfläche
1
INPUT-Buchse
Zum Anschluss der E-Gitarre.
2
[VOLUME]-Regler
Bestimmt die Lautstärke. Wenn die BOOST-Funktion ausgeschaltet
ist, wird bei 0–6 ein unverzerrter Clean-Sound und bei 6–12 ein
Crunch-Sound mit etwas Verzerrung ausgegeben.
* Diese Angaben sind nur ungefähre Werte. Das tatsächliche
Klangergebnis ist abhängig von der angeschlossenen Gitarre.
[BOOST]-Taster
Schaltet die [BOOST]-Funktion ein bzw. aus (erzeugt in
eingeschaltetem Zustand einen dichten Verzerr-Sound, basierend
auf dem Schaltkreis, der im Vorverstärker die Verzerrung erzeugt).
[TONE]-Taster
Lässt den Sound brillianter erklingen (basierend auf der Änderung
der Kondensatoren der Lautstärke- und Feedback-Schaltkreise).
3
EQUALIZER
[BASS]-Regler
Bestimmt den Pegel der tiefen Frequenzen.
[MIDDLE]-Regler
Bestimmt den Pegel der mittleren Frequenzen.
[TREBLE]-Regler
Bestimmt den Pegel der hohen Frequenzen.
4
[REVERB]-Regler
Bestimmt die Stärke des Reverb-Effekts.
5
[MASTER]-Regler
Bestimmt die Gesamtlautstärke.
6
[POWER CONTROL]-Schalter
Bestimmt den Pegel des Ausgangsverstärkers. Die Einstellung MAX
entspricht 30 Watt.
7
[POWER]-Schalter
Schaltet den Blues Cube ein bzw. aus. Wenn der
Verstärker eingeschaltet ist, leuchtet die Anzeige
links des Schalters.
6
3
4
5
Rückseite
6
7
Die Rückseite
8
AC IN-Buchse
Zum Anschluss des beigefügten Netzkabels.
* Verwenden Sie nur das dem Gerät beigefügte Netzkabel.
9
FOOT SWITCH (TIP: BOOST RING: TONE)-
Buchse
Wenn Sie einen Fußschalter (BOSS FS-6, FS-7, FS-5L; zusätzliches
Zubehör) anschließen, können Sie damit die Funktionen BOOST
und TONE ein- bzw. ausschalten (S. 6).
* Dieses Gerät besitzt eine TRS-
Buchse mit auf der rechten Seite
beschriebenen Pin-Belegung.
Stereoklinke
Stereoklinke
FS-6
TONE
BOOST
* Der Blues Cube ist kompatibel zu Fußschaltern (FS-6, FS-7,
FS-5L). Wenn Sie einen FS-6 bzw. FS-7 verwenden, stellen Sie an
diesem den Mode von A und B auf FS-5L (LATCH). Fußtaster wie
der FS-5U können nicht verwendet werden.
8
9
10 11
Rückseite
Stereoklinke
Monoklinke x 2
oder
oder
FS-7
FS-5L
TONE
TONE
BOOST
12
TIP
2: HOT
RING
SLEEVE (GND)
3
BOOST
