Fehlerstromschutzschalter

Der Fehlerstromschutzschalter (FI-Schutz-
schalter) befindet sich hinter einer verrie-
gelbaren Klappe, die an der linken Seiten-
wand unterhalb des Küchenschranks ange-
bracht ist.
Um an den Schalter zu gelangen, schieben
Sie die Sitz-/Liegebank nach vorn.

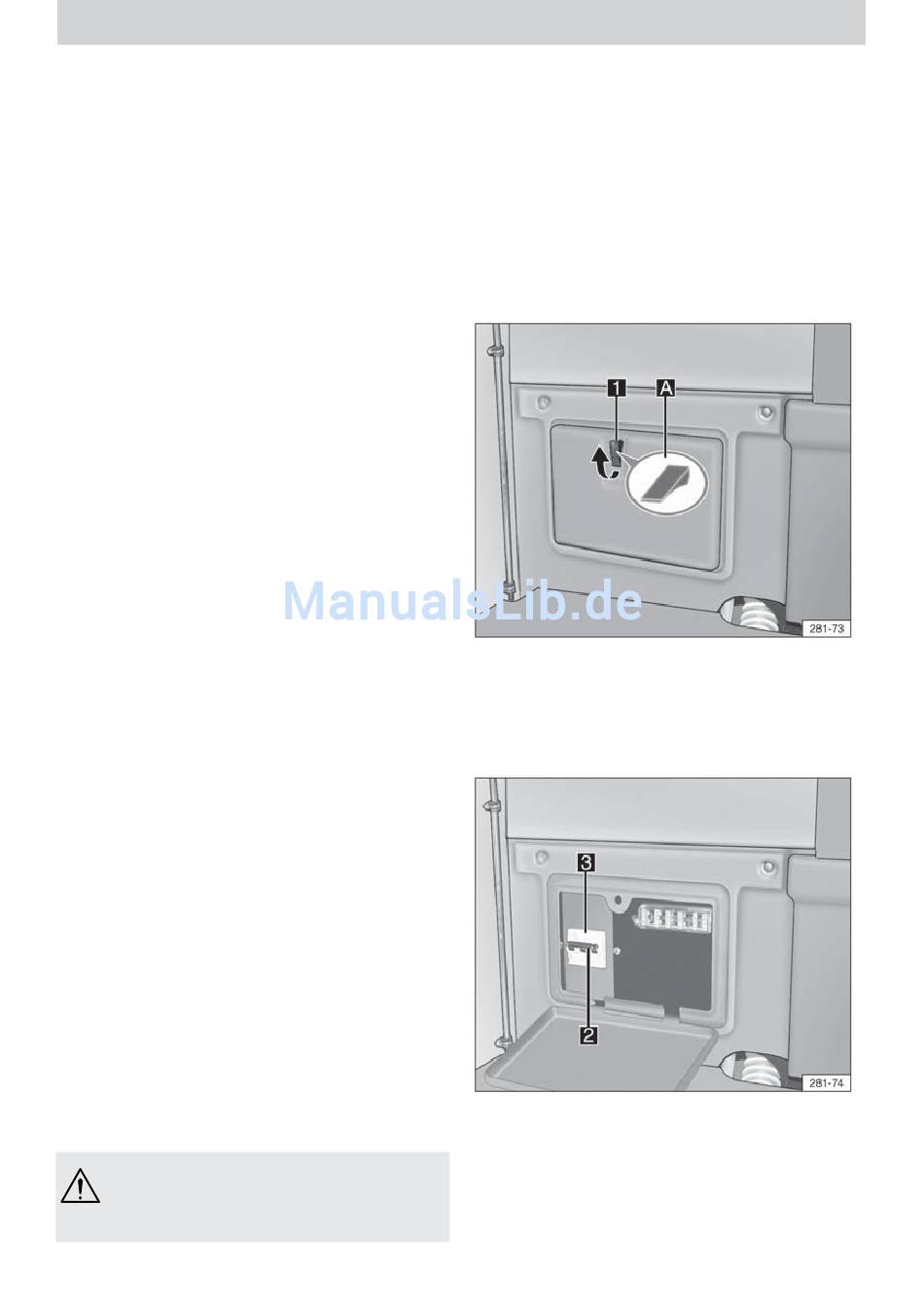

Klappe öffnen
– Verriegelung durch Senkrechtstellen des
Hebels (1) entsichern – Ansicht A.
Klappe schließen
– Klappe hochschwenken, leicht andrücken
und Hebel (1) wieder umlegen.
Dieser Fehlerstromschutzschalter dient
nicht nur dem Personen-, sondern auch dem
Leitungsschutz.
Für den Personenschutz schaltet der
Schutzschalter bei einem Fehlerstrom von
10 mA ab.
Beim Leitungsschutz erfolgt die Abschal-
tung bei einer zu starken Belastung (über
13A) oder bei einem Kurzschluss.
Der Schalter ist eingeschaltet, wenn sich die
Schaltbrücke (2) oben befindet.
Nachdem eine ordnungsgemäße 230-Volt-
Verbindung zum Fahrzeug hergestellt
worden ist, kann die Funktion des Fehler-
stromschutzschalters geprüft werden, indem
die weiße Prüftaste (3) gedrückt wird.
Die Schaltbrücke (2) muss dann nach unten
springen.
Zum Wiedereinschalten Schaltbrücke (2)
nach oben drücken.
Achtung! Nach jedem Anschluss an
das 230-Volt-Stromnetz ist der
Schutzschalter auf diese Art zu prüfen.
