4 Montieren
3-fach-Ventilblock, beid-
seitig anflanschbar
18
A:

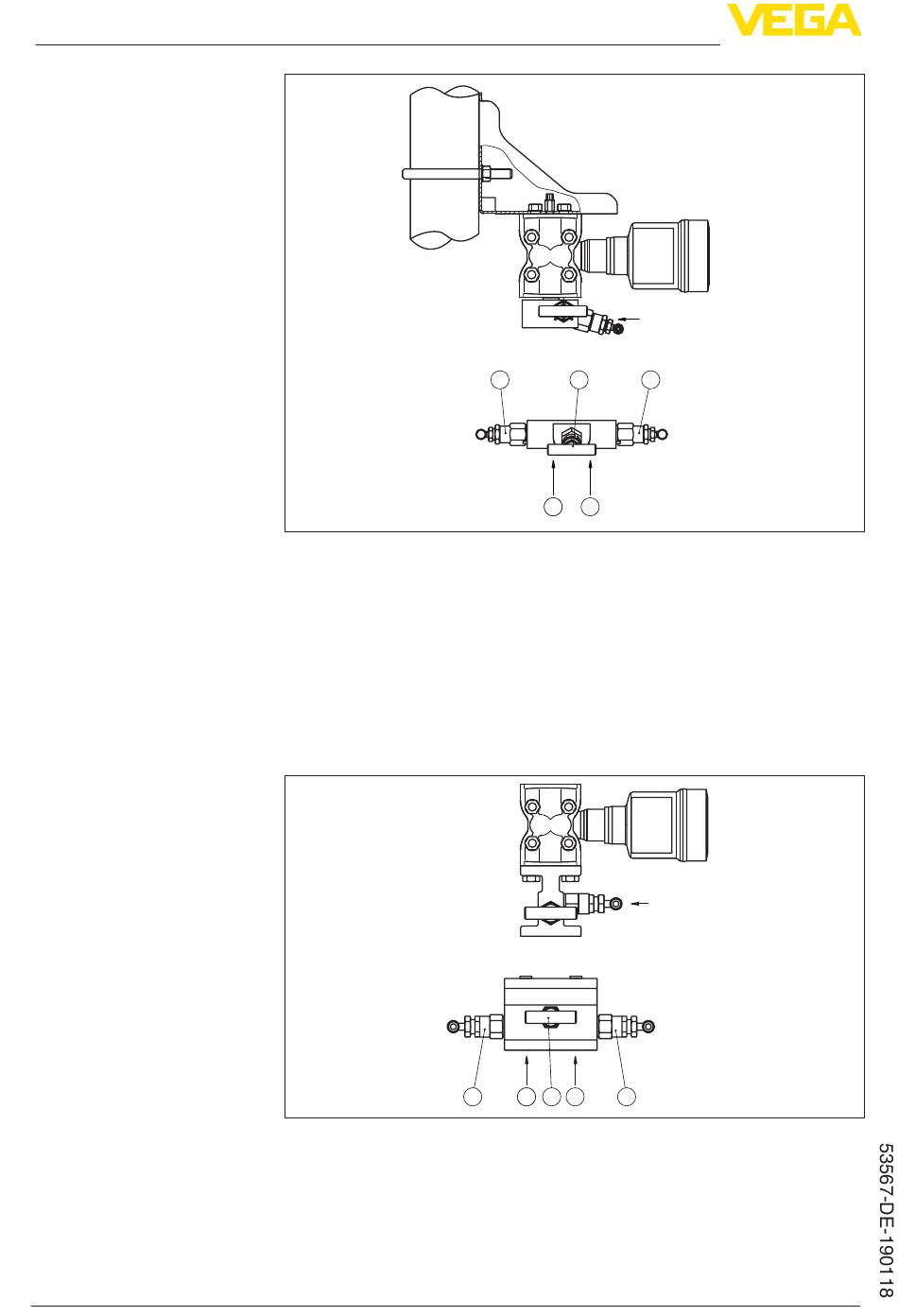

Abb. 9: Anschluss eines 3-fach-Ventilblockes
1 Prozessanschluss
2 Prozessanschluss
3 Einlassventil
4 Einlassventil
5 Ausgleichsventil
Die folgende Abbildung zeigt den Anschluss des 3-fach-Ventilblockes
beidseitig anflanschbar. Bei beidseitig anflanschbaren Ventilblöcken
ist kein Montagewinkel erforderlich.
A:
Abb. 10: Anschluss eines 3-fach-Ventilblockes beidseitig anflanschbar
1 Prozessanschluss
2 Prozessanschluss
3 Einlassventil
4 Einlassventil
5 Ausgleichsventil
3 5
1 2 2
3 1 2 5 2 4
