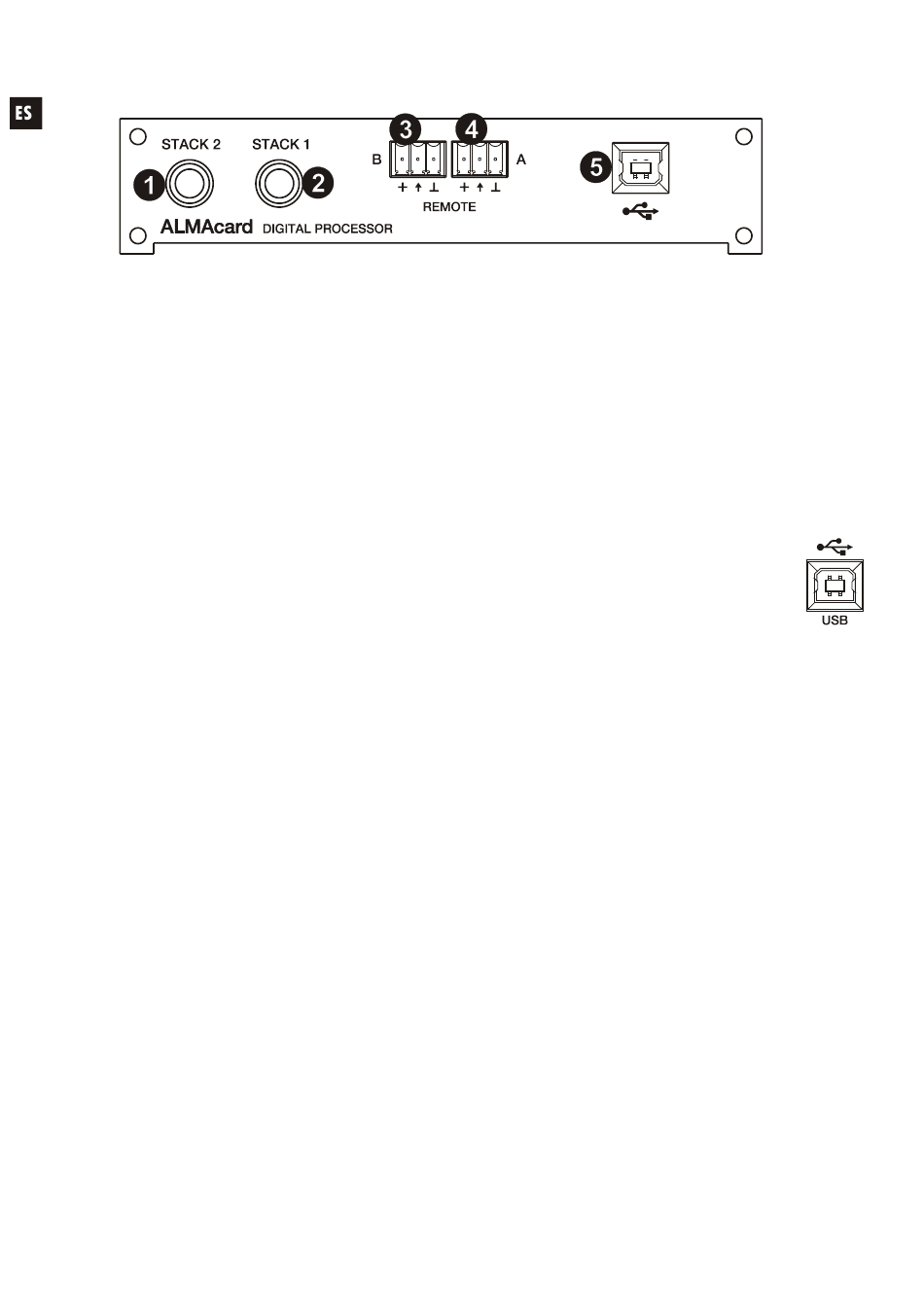

4. CONEXIONES

Conectores STACK (1, 2)
Corresponden a la tercera y cuarta salidas de audio del procesador integrado en la tarjeta
ALMAcard, disponibles para su conexión a otros amplificadores o dispositivos externos.
Conectores REMOTE (3, 4)
Los conectores REMOTE A y B permiten controlar, mediante un panel mural serie WPm o
similar (0-10 VDC), el volumen de una o varias entradas, o bien de una o varias salidas de forma
simultánea. Las entradas o salidas controladas por cada puerto REMOTE se seleccionan mediante la
aplicación software EclerCOMM Manager.
Conector USB (5)
Se dispone de un conector USB tipo B (5), que se utiliza para conectar el ALMAcard
con un PC y realizar así la gestión y control del equipo mediante la aplicación software
EclerCOMM Manager.
