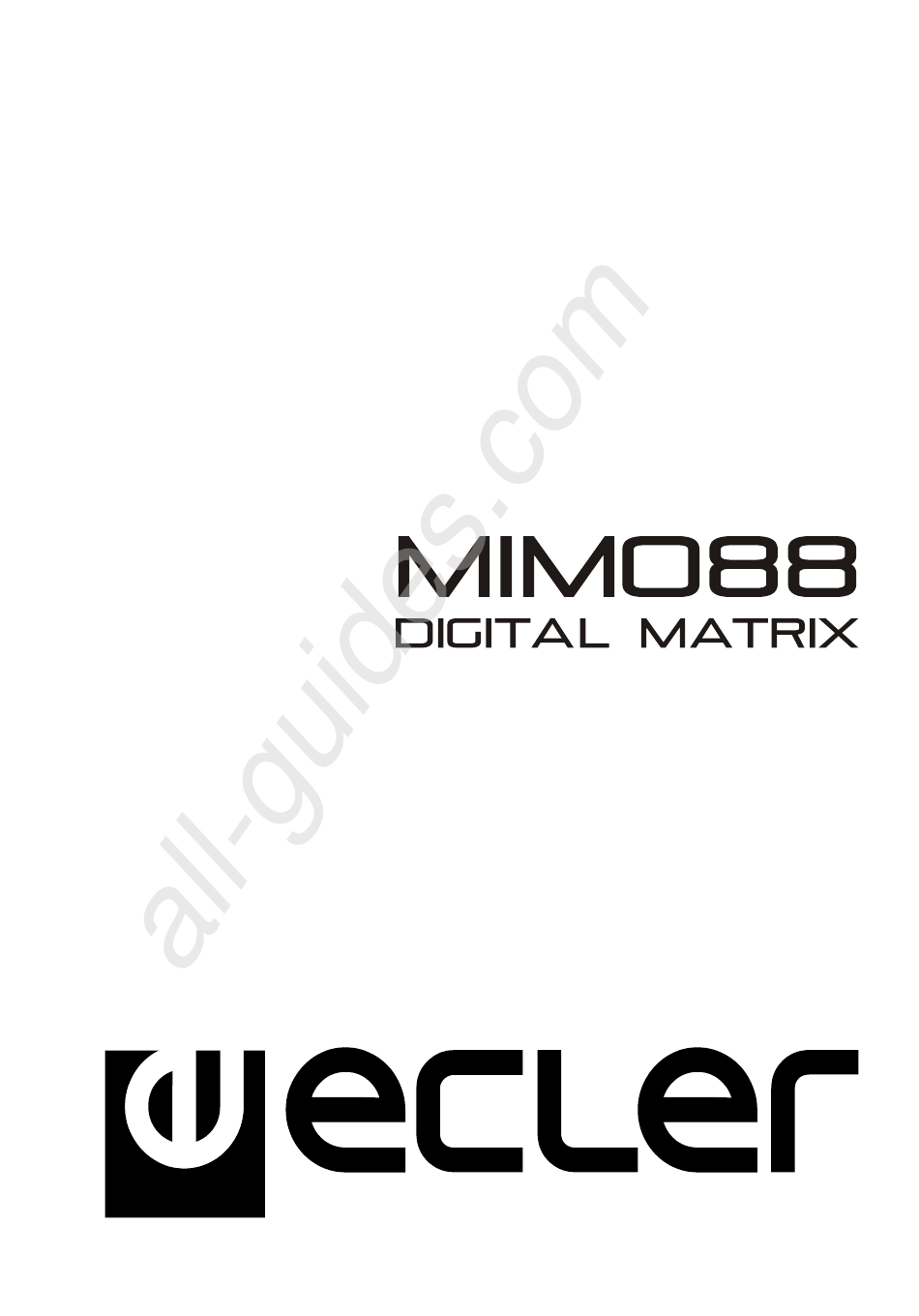

- Seite 1 All manuals and user guides at all-guides.com USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D'UTILISATION BEDIENUNGSANLEITUNG...
- Seite 2 All manuals and user guides at all-guides.com...
-
Seite 3: Inhaltsverzeichnis
4. CLEANING 5. FUNCTION LIST 6. FUNCTION DIAGRAM 7. TECHNICAL CHARACTERISTICS 8. BLOCK DIAGRAM All numbers subject to variation due to production tolerances. ECLER S.A. reserves the right to make changes or improvements in manufacturing or design which may affect specifications. -
Seite 4: Important Remark
Input channel priority assignment (ducking). Virtual and physical messaging consoles (paging). Automatic mixer. The MIMO88 programming is done with EclerNet Manager*. Please refer to the EclerNet Manager software manual for more information. * EclerNet Manager software is available on www.ecler.com. -
Seite 5: Installation
All manuals and user guides at all-guides.com 3. INSTALLATION 3.1. Location, assembly, ventilation The MIMO88 has been especially designed to be installed in a standard 19" rack, taking up 1U. It is very important not to enclose the MIMO88 or expose it to extreme temperatures as it generates heat. It’s also necessary to promote the passage of fresh air through the ventilation holes of the chassis, leaving at least one rack unit off between each device and installed above and below it in the rack frame. -
Seite 6: Ethernet Port For Programming And Control
All manuals and user guides at all-guides.com 3.5. ETHERNET port for programming and control A RJ45 type connector (11) allows connecting the equipment to an Ethernet network: • Management from EclerNet Manager application. Please refer to the EclerNet Manager software manual for more information. -
Seite 7: Gpi Remote Control Ports
Examples of connection Connecting cables can be up to 500 meters with a minimum section of 0.5 mm Consult your ECLER dealer or www.ecler.com about the WP series remote control wall panels and other accessories available for connection to the REMOTE/VCA port. -
Seite 8: Front Panel Controls And Led Indicators
All manuals and user guides at all-guides.com 3.10. Front panel controls and LED indicators The following elements are available on the MIMO88 front panel: • MONITOR output (1) (marked with a headphones symbol): it produces the same monitoring signal already available via the rear panel screw terminal block, but here on a ¼"... -
Seite 9: Function List
All manuals and user guides at all-guides.com 5. FUNCTION LIST 1. Headphones connection stereo jack 2. Volume control for the headphones output, VOL 3. Input signal indicators, INPUTS 4. Output signal indicators, OUTPUTS 5. Data traffic indicator, DATA 6. Link (with another unit) indicator, LINK 7. - Seite 10 7. CARACTERÍSTICAS TÉCNICAS 8. DIAGRAMA DE BLOQUES Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.
-
Seite 11: Nota Importante
Consolas de mensajes (paging) virtuales y físicas. Mezclador automático. La programación del MIMO88 se realiza mediante la aplicación EclerNet Manager*. Consulte el manual de la Aplicación EclerNet Manager para obtener más información. * La aplicación EclerNet Manager se encuentra disponible para su descarga en www.ecler.com. -
Seite 12: Instalación
All manuals and user guides at all-guides.com 3. INSTALACIÓN 3.1. Ubicación, montaje, ventilación MIMO88 ha sido especialmente diseñado para su ubicación en muebles rack de 19", ocupando una unidad de altura. Es muy importante que, como elemento generador de calor que es, el MIMO88 no esté completamente encerrado ni expuesto a temperaturas extremas. -
Seite 13: Puerto Ethernet De Programación Y Control
All manuals and user guides at all-guides.com 3.5. Puerto ETHERNET de programación y control Un conector tipo RJ45 (11) permite la conexión del equipo a una red Ethernet: • Gestión desde la aplicación EclerNet Manager. Consulte el manual de la Aplicación EclerNet Manager para obtener más información. -
Seite 14: Puertos Gpi De Control Remoto
Los cables de conexión pueden ser de hasta 500 metros aproximadamente, utilizando una sección mínima de 0,5 mm Consulte a su distribuidor ECLER o bien en www.ecler.com acerca de los paneles murales de control remoto serie WP y otros accesorios disponibles para la conexión a puertos REMOTE / VCA. -
Seite 15: Controles E Indicadores Led Del Panel Frontal
All manuals and user guides at all-guides.com 3.10. Controles e indicadores LED del panel frontal MIMO88 dispone en su panel frontal de los siguientes elementos: • Salida MONITOR (1) (marcada con símbolo de auriculares): se trata de la misma señal de monitoraje disponible en el panel posterior mediante regleta de tornillos, en este caso en formato jack TRS de ¼”... -
Seite 16: Lista De Funciones
All manuals and user guides at all-guides.com 5. LISTA DE FUNCIONES 1. Jack estéreo conexión auriculares 2. Control de volumen auriculares, VOL 3. Indicadores luminosos de señal de entrada, INPUTS 4. Indicadores luminosos de señal de salida, OUTPUTS 5. Indicador luminoso de tráfico de datos, DATA 6. - Seite 17 3.10. Commandes et voyants à LED de la face avant 4. ENTRETIEN 5. LISTE DE FONCTIONS 6. SCHEMA DE FONCTIONNEMENT 7. CARACTERISTIQUES TECHNIQUES 8. DIAGRAMME DE BLOCS ECLER se réserve le droit d’apporter des modifications de toute sorte sur ses produits qui peuvent altérer leurs spécifications.
-
Seite 18: Note Importante
Consoles de messages (paging) virtuelles et physiques. Mélangeur automatique. La programmation du MIMO88 se fait au moyen de l'application EclerNet Manager*. Consultez le mode d’emploi de l’application EclerNet Manager pour obtenir davantage d’informations. * L'application EclerNet Manager est disponible sur www.ecler.com. -
Seite 19: Installation
All manuals and user guides at all-guides.com 3. INSTALLATION 3.1. Localisation, montage, ventilation La MIMO88 a été spécialement conçue pour un montage en rack 19", occupant une unité de hauteur. Il est très important que, produisant de la chaleur, MIMO88 ne soit pas complètement enfermé ni exposé à des températures extrêmes. -
Seite 20: Port Ethernet Pour La Programmation Et La Commande
All manuals and user guides at all-guides.com 3.5. Port Ethernet pour la programmation et la commande Un connecteur de type RJ45 (11) permet la connexion de l’équipement à un réseau Ethernet : • Gestion depuis l'application EclerNet Manager. Consultez le mode d’emploi de l’application EclerNet Manager pour obtenir davantage d’informations. -
Seite 21: Ports Gpi De Télécommande
Les câbles de connexion peuvent mesurer jusqu'à environ 500 mètres, s’ils ont une section minimale de 0,5 mm Consultez votre distributeur ECLER ou le site www.ecler.com pour en savoir plus sur les panneaux muraux de télécommande de la gamme WP et autres accessoires disponibles pour la connexion au port REMOTE/VCA. -
Seite 22: Commandes Et Voyants À Led De La Face Avant
All manuals and user guides at all-guides.com 3.10. Commandes et voyants à LED de la face avant Les éléments suivants sont disponibles en face avant du MIMO88 : • Sortie MONITOR (1) (portant un symbole de casque) : produit le même signal d’écoute de contrôle que celui disponible par le bornier vissable de la face arrière, mais au format jack 6,35 mm 3 points (TRS) et avec un bouton de volume (2) pour l’écoute au casque. -
Seite 23: Liste De Fonctions
All manuals and user guides at all-guides.com 5. LISTE DE FONCTIONS 1. Jack de connexion du casque 2. Contrôle de volume pour la sortie casque, VOL 3. Voyants de signal d’entrée, INPUTS 4. Voyants de signal de sortie, OUTPUTS 5. Voyant de trafic de données, DATA 6. - Seite 24 3.10. Bedienelemente und LED-Anzeigen an der Vorderseite 4. REINIGUNG 5. FUNKTIONSLISTE 6. FUNKTIONSDIAGRAMM 7. TECHNISCHE DATEN 8. BLOCKSCHATBILD Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Seite 25: Wichtige Vorbemerkung
Prioritäten (ducking) unter den Eingangskanälen Virtuelle und physische Nachrichtenkonsolen (paging). Automatischer Mischer Die Programmierung der MIMO88 geschieht über die Anwendung EclerNet Manager*. Nähere Information hierzu finden Sie im Handbuch der Applikation EclerNet Manager. * Die Applikation EclerNet Manager steht Ihnen unter www.ecler.com zur Verfügung. -
Seite 26: Installation
All manuals and user guides at all-guides.com 3. INSTALLATION 3.1. Plazierung, Montage und Lüftung Die MIMO88 wurde speziell für die Unterbringung in 19“-Racks konstruiert, wo sie eine HE ausfüllt. Da der MIMO88 Hitze erzeugt, ist es sehr wichtig, dass er freistehend aufgestellt und keinen extremen Temperaturen ausgesetzt wird. -
Seite 27: Ethernet-Port Für Programmierung Und Steuerung
All manuals and user guides at all-guides.com 3.5. ETHERNET-Port für Programmierung und Steuerung Ein RJ45-Stecker (11) ermöglicht den Anschluss des Geräts an ein Ethernet-Netzwerk: • Steuerung über die Anwendung EclerNet Manager. Nähere Information hierzu finden Sie im Handbuch der Applikation EclerNet Manager. •... -
Seite 28: Gpi-Ports Für Fernsteuerung
Die Anschlusskabel können bis zu ca. 500 Meter lang sein, wenn man einen Querschnitt von 0,5 mm verwendet. Erkundigen Sie sich bei Ihrem ECLER-Händler oder auf www.ecler.com über die Wandgeräte zur Fernbedienung aus der WP-Reihe und über alles weitere Zubehör für den Anschluss an REMOTE- / VCA-Ports. -
Seite 29: Bedienelemente Und Led-Anzeigen An Der Vorderseite
All manuals and user guides at all-guides.com 3.10. Bedienelemente und LED-Anzeigen an der Vorderseite Die MIMO88 verfügt an ihrer Vorderseite über die folgenden Elemente: • MONITOR-Ausgang (1) (mit Kopfhörer-Symbol gekennzeichnet): es handelt sich hierbei um das gleiche Monitoring-Signal, das an der Rückseite des Geräts über die schraubbare Klemmleiste zur Verfügung steht, in diesem Fall im Format ¼”... -
Seite 30: Funktionsliste
All manuals and user guides at all-guides.com 5. FUNKTIONSLISTE 1. Stereo Kopfhörerbuchse 2. Lautstärke-Regler für Kopfhörer-Ausgang, VOL 3. Leuchtanzeigen Eingangssignal, INPUTS 4. Leuchtanzeigen Ausgangssignal, OUTPUTS 5. Leuchtanzeige für Datenverkehr, DATA 6. Leuchtanzeige für Verbindung mit anderem Gerät, LINK 7. Leuchtanzeige für Inbetriebsetzung, POWER 8. -
Seite 31: Technical Characteristics
All manuals and user guides at all-guides.com 7. TECHNICAL CHARACTERISTICS 7. CARACTERÍSTICAS TÉCNICAS 7. CARACTERISTIQUES TECHNIQUES 7. TECHNISCHE DATEN 2x 32/64bit Sampling Rate 48kHz Latency IN to OUT <2.9ms (+1ms for 16x16) Converters Resolution 24bit AKM Dynamic Range AD:110dB, DA: 115dB Analog 8+8 Input/Output Terminal block (Symmetrical) - Seite 32 All manuals and user guides at all-guides.com Processing Input Level (x8) Range: from Off to 0 dB Mute: Yes Signal Polarity reverse: Yes Metering: VU+clip pre & post fader Output Level (x8) Range: from Off to 0 dB Mute: Yes Solo: Yes Signal Polarity reverse: Yes Metering: VU+clip pre &...
