s
CE1N2720de
2016-01-19
Synco™ living
Starter Kit

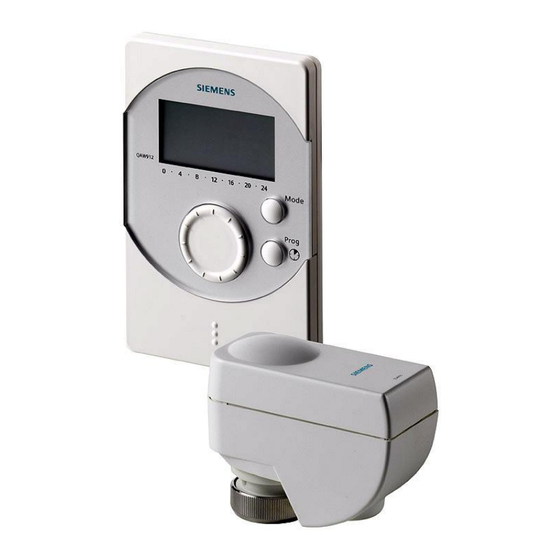

Raumgerät mit einem Heizkörper-Regelantrieb
Raumgerät mit 4 Heizkörper-Regelantrieben
Drahtloses Raumtemperatur-Regelsystem für die Heizungsanwendung,
bestehend aus:
Einem QAW912 Raumgerät
Einem oder vier SSA955 Heizkörper-Regelantrieben
Das Kit kann mit weiteren SSA955 auf maximal 6 Heizkörper-Regelantriebe
erweitert werden
Funk-Kommunikation basierend auf KNX Standard (868 MHz bidirektional)
Raumtemperaturregelung von bis zu 2 Heizzonen
Bedienung und Anzeige der Heizungsfunktionen
Erfassung der Raumtemperaturen über QAW912 und einen SSA955
Batteriebetrieb mit handelsüblichen 1.5 V Batterien
2
KIT911
KIT914
Building Technologies
720

Werbung

loading

Inhaltszusammenfassung für Siemens Synco living KIT911

  • Seite 1 Synco™ living Starter Kit KIT911 Raumgerät mit einem Heizkörper-Regelantrieb KIT914 Raumgerät mit 4 Heizkörper-Regelantrieben Drahtloses Raumtemperatur-Regelsystem für die Heizungsanwendung, bestehend aus: Einem QAW912 Raumgerät Einem oder vier SSA955 Heizkörper-Regelantrieben Das Kit kann mit weiteren SSA955 auf maximal 6 Heizkörper-Regelantriebe erweitert werden Funk-Kommunikation basierend auf KNX Standard (868 MHz bidirektional) Raumtemperaturregelung von bis zu 2 Heizzonen Bedienung und Anzeige der Heizungsfunktionen...
  • Seite 2 Bei einer Anlagenerweiterung mit einer Synco living Wohnungszentrale können - mit Ausnahme des QAW912 - alle Geräte des Starter Kit weiterverwendet werden. Gerätekombinationen Das Starter Kit kann zusammen mit den folgenden Produkten aus dem Siemens Sys- tem Synco living eingesetzt werden: Gerätebezeichnung Dokumentation Einbindung weiterer Heizkörper:...
  • Seite 3: Ein-/- Ausschaltoptimierung

    Vorverlegungszeit für die Einschaltoptimierung (Sprung auf Komfortbetrieb) ist im Be- reich von 0 (keine Einschaltoptimierung) bis 48 Stunden einstellbar. Für die Ausschaltoptimierung (Sprung auf Eco-Betrieb) ist eine maximale Vorverle- gungszeit von 0 (keine Ausschaltoptimierung) bis 6 Stunden möglich. 3 / 10 Siemens Starter Kit QAW910 CE1N2720de Building Technologies 2016-01-19...
  • Seite 4 Auslieferungszustand werden. Danach muss das komplette Starter Kit System neu verbunden werden. Fehlermeldungen / Die internen, wie auch die Fehler- bzw. Wartungsmeldungen der Partnergeräte werden Wartungsmeldungen am QAW912 angezeigt: 4 / 10 Siemens Starter Kit QAW910 CE1N2720de Building Technologies 2016-01-19...
  • Seite 5 Kalibrierungsfehler SSA955 (Calibration Kein Führungsregler verbunden (no Lead Controller), Konfigu- rationsfehler Raumtemperaturfühler defekt QAW912 oder SSA955 (Sensor) Bedien- u. Anzeigeelemente QAW912 SIEMENS Bedienelemente Funktion - Wahl der Betriebsart (Automatik, Manuell Komfort, Mode-Taste Manuell Economy, Manuell Schutzbetrieb) - Wahl der Timerbetriebsart (Komfort, Economy)
  • Seite 6 Die zulässigen Umgebungsbedingungen sind zu beachten. Das Gerät darf keinem Tropfwasser ausgesetzt sein. Hinweise zur Projektierung und Montage von Funkgeräten des Siemens Systems Synco living können dem Kommunikations Datenblatt CE1N2708de entnommen werden. Dabei ist zu beachten, dass mit dem QAW912 keine Funk-Repeater verwendet werden können.
  • Seite 7 Die genauen Hinweise zu Projektierung und Betrieb vom SSA955 sind aus dem Daten- blatt CE1N2700de zu entnehmen. Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschliesslich mit den hier be- schriebenen Gerätekombinationen gewährleistet. Für andere Gerätekombinationen erbringt Siemens keine Service- oder Gewähr- leistung. Technische Daten QAW912 Batterie Typ 2 x Alkalibatterien LR6 (AA) à...
  • Seite 8 EN 60529 Verschmutzungsgrad 2 nach EN 60730 Umweltverträglichkeit Produkt-Umweltdeklaration (enthält Daten CE1E2720de *) zu RoHS-Konformität, stofflicher Zusam- mensetzung, Verpackung, Umweltnutzen, Entsorgung) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Abmessungen siehe Massbilder Gerät verpackt mit Beilagen QAW912 KIT911 KIT914 Gewicht 0.630 kg 0.940 kg...
  • Seite 9 Masse in mm SSA955 Die Massbilder des SSA955 sind aus dem Datenblatt N2700de zu entnehmen. 9 / 10 Siemens Starter Kit QAW910 CE1N2720de Building Technologies 2016-01-19...
  • Seite 10 Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Gubelstrasse 22 6301 Zug Schweiz Tel. +41 41-724 24 24 © Siemens Schweiz AG, 2006 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 10 / 10 Siemens Starter Kit QAW910 CE1N2720de Building Technologies...
