166 | Bahasa Indonesia
2 0
m

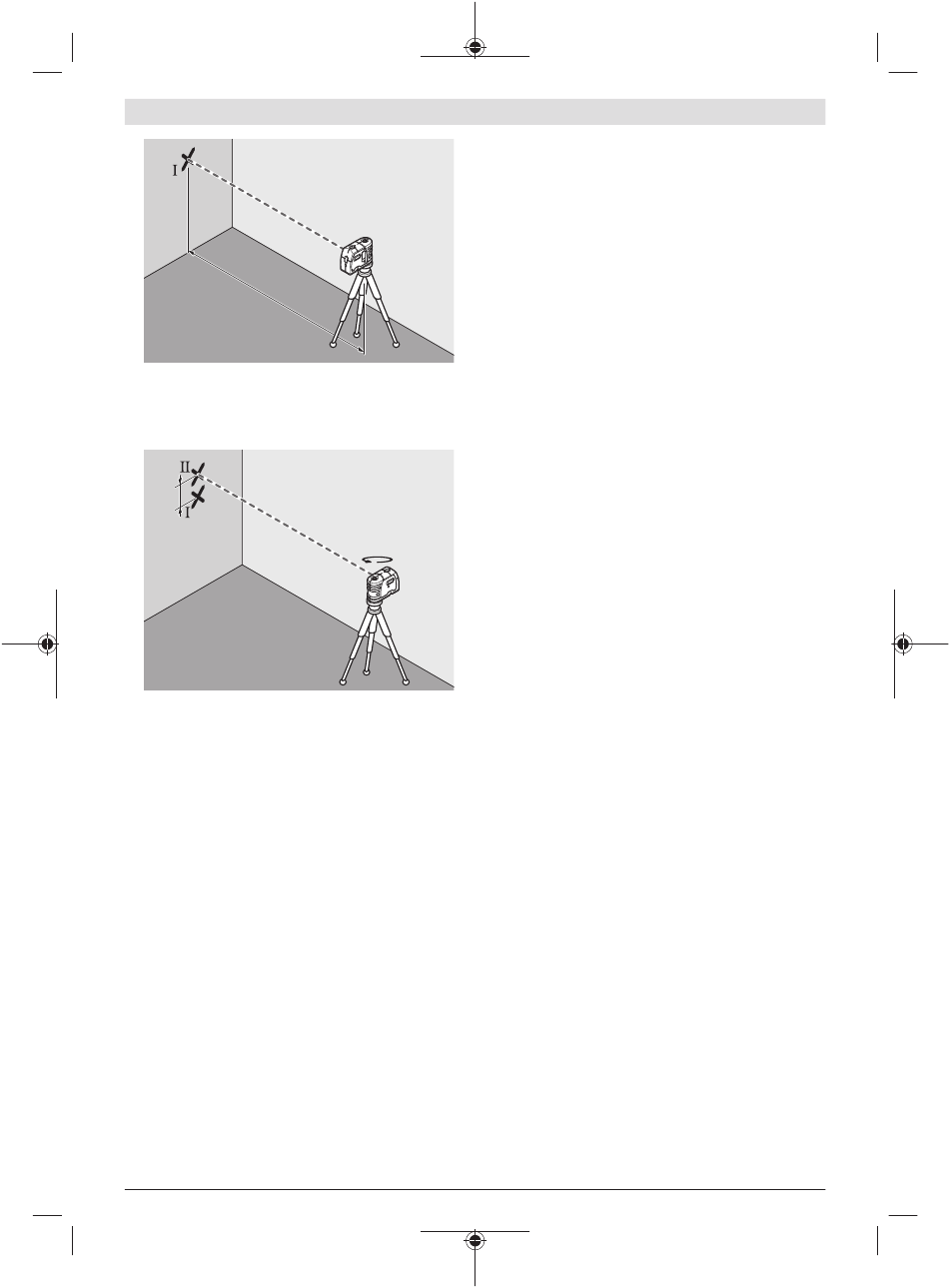

– Bidikkan salah satu dari kedua sinar laser sisi samping
yang arahnya sejajar dengan sumbu melintang dari alat
pengukur ke dinding. Biarkan alat pengukur melakukan
levelling. Tandai titik tengah laser pada dinding (titik Ⅰ).
d
– Putar alat pengukur sebesar 180° tanpa mengubah
ketinggian. Biarkan alat pengukur melakukan levelling dan
tandai pusat titik laser sisi samping lainnya pada dinding
(titik Ⅱ). Pastikan titik Ⅱ terletak vertikal di atas atau di
bawah titik Ⅰ.
– Selisih d dari kedua titik Ⅰ dan Ⅱ yang ditandai pada
dinding memberikan selisih ketinggian alat pengukur yang
sebenarnya sepanjang sumbu melintang.
Pada jarak ukur 2 × 20 m = 40 m selisih maksimal yang
diperbolehkan adalah sebesar:
40 m × ±0,3 mm/m = ±12 mm. Selisih d antara titik Ⅰ dan Ⅱ
hanya diperbolehkan maksimum 12 mm.
Petunjuk pemakaian
Hanya selalu gunakan pusat titik laser untuk
u
menandai. Besarnya titik laser berubah sesuai dengan
jarak.
Melakukan pengerjaan dengan pelat ukur (aksesori)
Dengan pelat ukur (15) tanda laser dapat dipindahkan ke
lantai atau ketinggian laser ke dinding.
Dengan medan nol dan skala Anda bisa mengukurkan selisih
terhadap ketinggian yang dikehendaki dan memindahkannya
ke tempat lain. Dengan demikian Anda tidak harus
menyetelkan ketinggian yang dipindahkan secara saksama
pada alat pengukur.
1 609 92A 4HT | (29.01.2019)
Pelat ukur (15) memiliki lapisan reflektif yang dapat
meningkatkan visibilitas sinar laser pada jarak yang lebih
besar atau pada sinar matahari yang kuat. Kecerahan ini
hanya terlihat jika Anda melihat pada pelat ukur sejajar
dengan sinar laser.
Bekerja dengan tripod (aksesori)
Tripod memberi posisi pengukuran yang stabil dan dapat
diatur tingginya. Letakkan alat ukur dengan dudukan tripod
1/4" (6) pada ulir tripod (16) atau tripod foto pada
umumnya. Kencangkan alat ukur dengan baut pengencang
tripod.
Atur tripod sebelum menghidupkan alat ukur.
Mengencangkan dengan penopang
Untuk mengencangkan alat pengukur ke penopang (8),
kencangkan baut pengunci (9) penopang di dudukan tripod
1/4" (6) pada alat pengukur. Sejajarkan penopang sebelum
alat pengukur dihidupkan.
Untuk memutar alat pengukur pada penopangnya (8),
kendurkan sedikit baut pengencang (9).
– Putar alat pengukur pada penopang (8) ke samping atau
ke belakang agar sinar tegak lurus bawah dapat terlihat.
180°
– Putar alat pengukur pada penopangnya (8) untuk
memproyeksikan ketinggian menggunakan sinar laser
horizontal.
Dengan penopang (8), alat pengukur dapat dipasang dengan
cara berikut:
– Pasang penopang (8) dengan dudukan tripod 1/4" (14)
ke tripod (16) atau tripod kamera standar. Untuk
pemasangan pada tripod konstruksi standar, gunakan
dudukan tripod 5/8" (13).
– Penopang (8) dapat dipasang pada komponen baja
menggunakan magnet (11).
– Penopang (8) dapat dipasang dan dikencangkan pada
dinding kering (drywall) atau dinding kayu menggunakan
baut. Untuk melakukannya, pasang baut dengan panjang
minimal 60 mm ke lubang baut (10) penopang.
– Penopang (8) dapat dipasang ke pipa atau semacamnya
menggunakan sabuk standar yang ditarik melalui
pemandu tali pengikat (12).
Kacamata laser (aksesori)
Kacamata laser berfungsi menyaring sinar yang berada di
sekitar. Dengan demikian, sinar laser akan terlihat lebih
terang untuk mata.
Jangan gunakan kacamata pelihat laser sebagai
u
kacamata pelindung. Kacamata pelihat laser disediakan
agar dapat mendeteksi laser dengan lebih baik, namun
tidak melindungi dari sinar laser.
Jangan gunakan kacamata pelihat laser sebagai
u
sunglasses atau di jalan raya. Kacamata pelihat laser
tidak menawarkan perlindungan penuh terhadap sinar UV
dan mengurangi persepsi warna.
