1,5 cm Putz
3 cm Hartschaumplatten
1
2
Bereiche für
Installation
3
freihalten
4
5
Hinweis zum Schallschutz:
e mit
z.B.
Feuchtigkeitsschutz:
177,5 cm
Wannenbefüllung über
einen freien Einlauf
Schaltkasten
Revisions-
öffnung
40 x 40
Whirlpools produzieren Körperschall und Luftschall. Diese Einbauempfehlung
ist nur da ausreichend, wo keine besonderen anforderungen an den
Schallschutz gestellt werden. Im Fall von Schallübertragungen in schutzbedürf-
tigen Räumen sind entsprechende Maßnahmen zu ergreifen.
In Feucht - und naßräumen ist ein Feuchtigkeitsschutz bei Böden und
Wänden durch abdichtungsmaßnahmen im Sinne der DIn 18195 teil 5 vor-
zusehen. Bei Feuchtigkeitsbeanspruchungsgruppe I (Badezimmer und
Duschräume im Wohnungsbau, die mit Duschtasse und/oder Badewanne aus-
gestattet sind) empfehlen sich "alternative abdichtungen ", z.B. Produkte oder
Produktsysteme auf Dispersions-Zement- Kunststoff- und Reaktionsharzbasis.

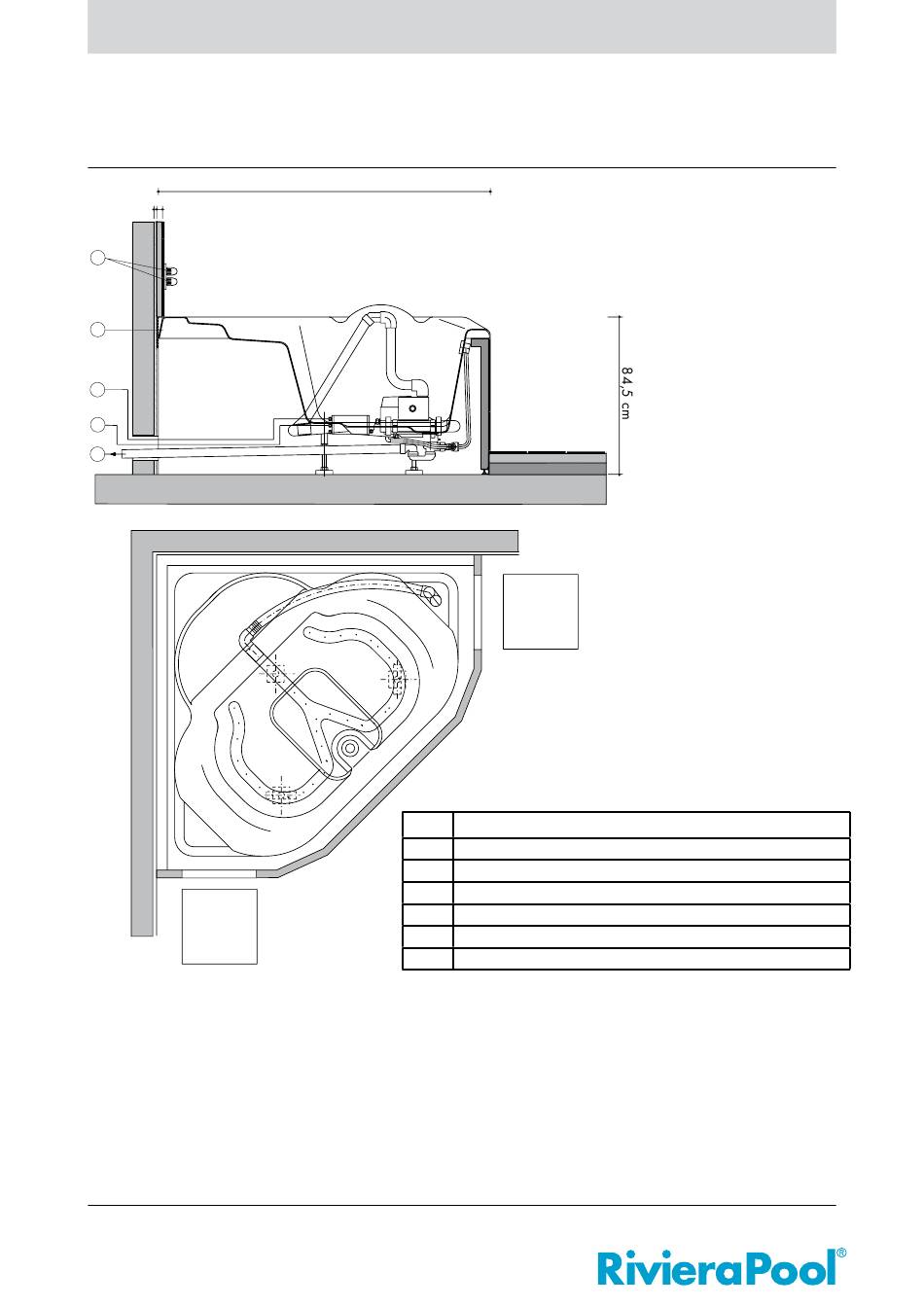

Einbau
Verkleidungsträger
werkseitig lieferbar
Revisions-
öffnung
40 x 40
Verkleidungsträger
werkseitig lieferbar
Pos.
Bezeichnung
1
thermostat-Wandbatterie 3/4", Warmwasser/Kaltwasser
2
Weiche Dämmung, kein Körperschluss
3
netz 3x1,5mm ≤ Gesamtanschluß= 1,7KW-230V
4
zusätzl. 3x2,5mm ≤ für Heizer 3KW-230V
5
Kanalanschluß d50
6
Schaltkasten
Corner Tub
5
