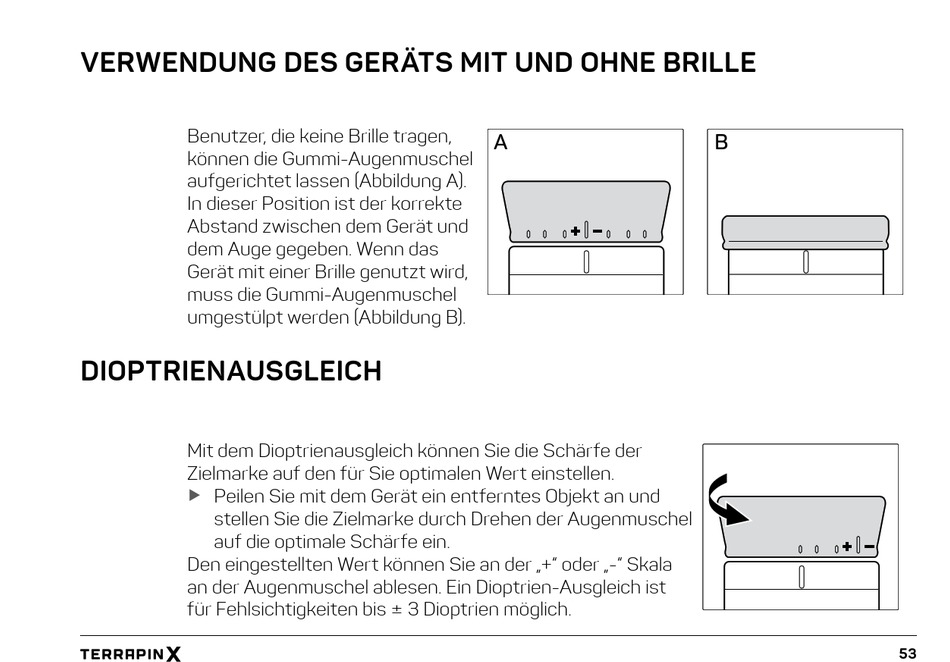

vERwENDUNG DES GERäTS MIT UND oHNE BRILLE
Benutzer, die keine Brille tragen,
können die Gummi-Augenmuschel
aufgerichtet lassen (Abbildung A).
In dieser Position ist der korrekte
Abstand zwischen dem Gerät und
dem Auge gegeben. Wenn das
Gerät mit einer Brille genutzt wird,
muss die Gummi-Augenmuschel
umgestülpt werden (Abbildung B).

DIopTRIENAUSGLEICH

Mit dem Dioptrienausgleich können Sie die Schärfe der
Zielmarke auf den für Sie optimalen Wert einstellen.
Peilen Sie mit dem Gerät ein entferntes Objekt an und
X
stellen Sie die Zielmarke durch Drehen der Augenmuschel
auf die optimale Schärfe ein.
Den eingestellten Wert können Sie an der „+" oder „-" Skala
an der Augenmuschel ablesen. Ein Dioptrien-Ausgleich ist
für Fehlsichtigkeiten bis ± 3 Dioptrien möglich.
A B
